lutek55 pisze:


sp3qfe pisze:

Pytałem się o wymiar, bo chciałem potwierdzić ten schamat, ale w sumie to możesz to zrobić sam i nam napisać. Zgodnie z danymi producenta długości fali i orientacyjne wymiary pasują do X-300 Diamonda. Powodzenia!




Jakbyś miał problemy z językiem to daj proszę znać

Witam wszystkich. Jeśli kolega prezentuje pobrany z Internetu Rosyjski opis anteny X-300
nie widząc jej w naturze, to proszę nie rozpowszechniać błędów zawartych w tym opisie.

Jeżeli Kolega zna błędy, to miło by było, gdyby zamiast udawać guru po prostu je poprawił.... Albo przynajmniej wskazał...
To takie proste - a jakże sympatyczne.
I przydatne....

Miłego dnia
MAc
mrn

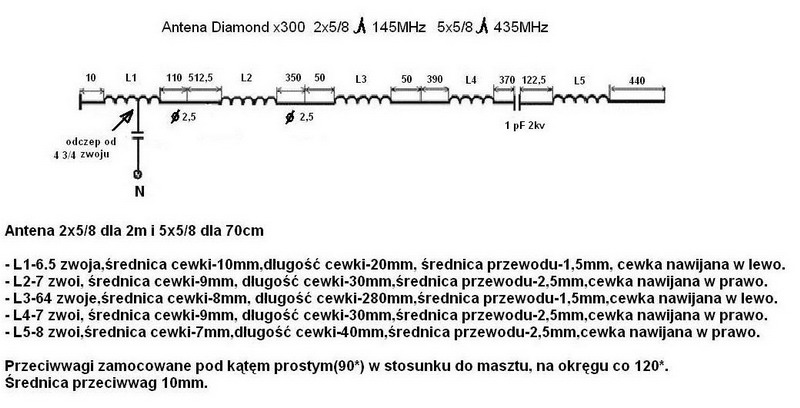

Kardynalny błąd dotyczy danych cewki L3 w krórej ilośc zwojów to nie 6,4 a 64 ,a długość nawinięcia nie 28 mm a 280 mm. Reszta w przybliżeniu pokrywa się z rzeczywistością. Bardzo ważny jest również punkt zasilania cewki L1 gdzie podano czwarty zwój, a powinno być 4 i 3/4 zwoja. Życzę udanego kopiowania anteny Hi!

Pytanie może offtopic: jaki gwint ma śruba kontrująca stopę anteny X-300 (i pewnie innych z tej serii Diamonda)
w rurce którą mocuję się do masztu. Zagubiłem ją i nie wiem czy będzie to coś calowego czy metryczny. Tak na oko M5 lub M6 ?

Lutek55 - dzięki
73
MAc
mrn

SP6RYD.

Możesz spać spokojnie, w antenach Diamond są gwinty metryczne. Na oko to można umrzeć, gwint trzeba zmierzyć.
_____________
Greg SP2LIG

ok, dzięki wezmę na dach komplet metryczny :-)

witajcie odswieze temat czy ktos zbudowal ta antene x300 z wniesionymi poprawkami cewek lutka 55???

bo mam pytanie jescze co do kondłów zastosowanych - ten jeden to jest 1nf (na jakie napiecie) a ten 2 w szeregu z gniazdem??? to jaki,?

gacek1000 pisze:

witajcie odswiere temat czy ktos zbudowal ta antene x300 z wniesionymi poprawkami cewek lutka 55???

bo mam pytanie jescze co do kondłów zastosowanych - ten jeden to jest 1nf (na jakie napiecie) a ten 2 w szeregu z gniazdem??? to jaki,?

Witam. Jeśli mowa o kondziach to napewno nie żadne 1nf a jeśli już to wartości w pojedyńczych pf jak naprzykład w X510, a napięcia minimum 500V lub 1KV. Powodzenia w eksperymantach.

tez mi sie to wydalo dziwne......ale na tym gornym rys jest tak napisane-to ruski szkic.... he,,, ale jak wiadomo tam sa bleby i to tez moze byc mylace...

po poprawach i wskazówkach taraz chyba juz jest ok......zbuduje w niedługim czasie i zobaczymy co wyjdzie...
