Jestem w trakcie budowy anten 7el wg DK7ZB na pasmo 144Mhz.
Mam mały problem odnośnie interpretacji tego co DK7ZB napisał na swojej stronie, a mianowicie sprawa dotycząca
wymiarów poszczególnych elementów(ich wydłużenia).
Do budowy używam boom 20x20mm oraz podstawki wg SP6GWN.
Czy jako że elementy będa zwarte do boomu muszę je wydłużyć o ilośc podaną w tabelce?
Oraz drugie pytanie czy odległość serepacyjna 10mm jest zawarta w długości radiatora czyli 965mm czy tez trzeba ją dodać?

Boom 20x20
Radiator 12mm
Directory 10mm

Dziekuję za pomoc.

sp6u pisze:

Jestem w trakcie budowy anten 7el wg DK7ZB na pasmo 144Mhz.
Mam mały problem odnośnie interpretacji tego co DK7ZB napisał na swojej stronie, a mianowicie sprawa dotycząca
wymiarów poszczególnych elementów(ich wydłużenia).
Do budowy używam boom 20x20mm oraz podstawki wg SP6GWN.
Czy jako że elementy będa zwarte do boomu muszę je wydłużyć o ilośc podaną w tabelce?

W przypadku gdy użyjesz podkładek od Henryka, wartość BC trzeba zmodyfikować. Będzie ona odpowiednio mniejsza niż gdy elementy będą przechodzić przez nośnik.
Wartość tej korekcji wyniesie ok. 40% wartości z tabelki (podaję z pamięci). Ile dokładnie? - popatrz na stronę YU7EF - jest tam tabelka korekcji z uwzględnieniem odległości elementu od boomu. Zwarcie elementu poprzez wkręt mocujący praktycznie nie wpłynie na jego wydłużenie jeżeli tylko wkręt będzie miał dostatecznie małą średnicę. Dla elementu fi 8-10mm śrubka M3 mocująca element fi 8-10mm praktycznie nie spowoduje konieczności uwzględnienia dodatkowej poprawki (będzie w granicach +0,5-0,7mm)

sp6u pisze:


Oraz drugie pytanie czy odległość serepacyjna 10mm jest zawarta w długości radiatora czyli 965mm czy tez trzeba ją dodać?

Długość radiatora podawana jest łącznie z przerwą separacyjną. Dodatkowe brakujące milimetry tworzą końcówki kabla zasilającego.

sp9fys pisze:


sp6u pisze:

Jestem w trakcie budowy anten 7el wg DK7ZB na pasmo 144Mhz.
Mam mały problem odnośnie interpretacji tego co DK7ZB napisał na swojej stronie, a mianowicie sprawa dotycząca
wymiarów poszczególnych elementów(ich wydłużenia).
Do budowy używam boom 20x20mm oraz podstawki wg SP6GWN.
Czy jako że elementy będa zwarte do boomu muszę je wydłużyć o ilośc podaną w tabelce?



W przypadku gdy użyjesz podkładek od Henryka, wartość BC trzeba zmodyfikować. Będzie ona odpowiednio mniejsza niż gdy elementy będą przechodzić przez nośnik.
Wartość tej korekcji wyniesie ok. 40% wartości z tabelki (podaję z pamięci). Ile dokładnie? - popatrz na stronę YU7EF - jest tam tabelka korekcji z uwzględnieniem odległości elementu od boomu. Zwarcie elementu poprzez wkręt mocujący praktycznie nie wpłynie na jego wydłużenie jeżeli tylko wkręt będzie miał dostatecznie małą średnicę. Dla elementu fi 8-10mm śrubka M3 mocująca element fi 8-10mm praktycznie nie spowoduje konieczności uwzględnienia dodatkowej poprawki (będzie w granicach +0,5-0,7mm)


sp6u pisze:


Oraz drugie pytanie czy odległość serepacyjna 10mm jest zawarta w długości radiatora czyli 965mm czy tez trzeba ją dodać?



Długość radiatora podawana jest łącznie z przerwą separacyjną. Dodatkowe brakujące milimetry tworzą końcówki kabla zasilającego.

Dziękuję za wyczerpującą odpowiedź &#128512,

Budując anteny DK7ZB nigdy nie zmieniałem wartości podanych na jego stronie.

Wyliczenia w tabelce nie sa freespace. Tylko są właśnie wykonane dla nośnika 20x20 i podkładek czarnych nad boomem ze śrubą przechodzącą przez element i nośnik.

Zresztą wspomina on o tym na swojej stronie

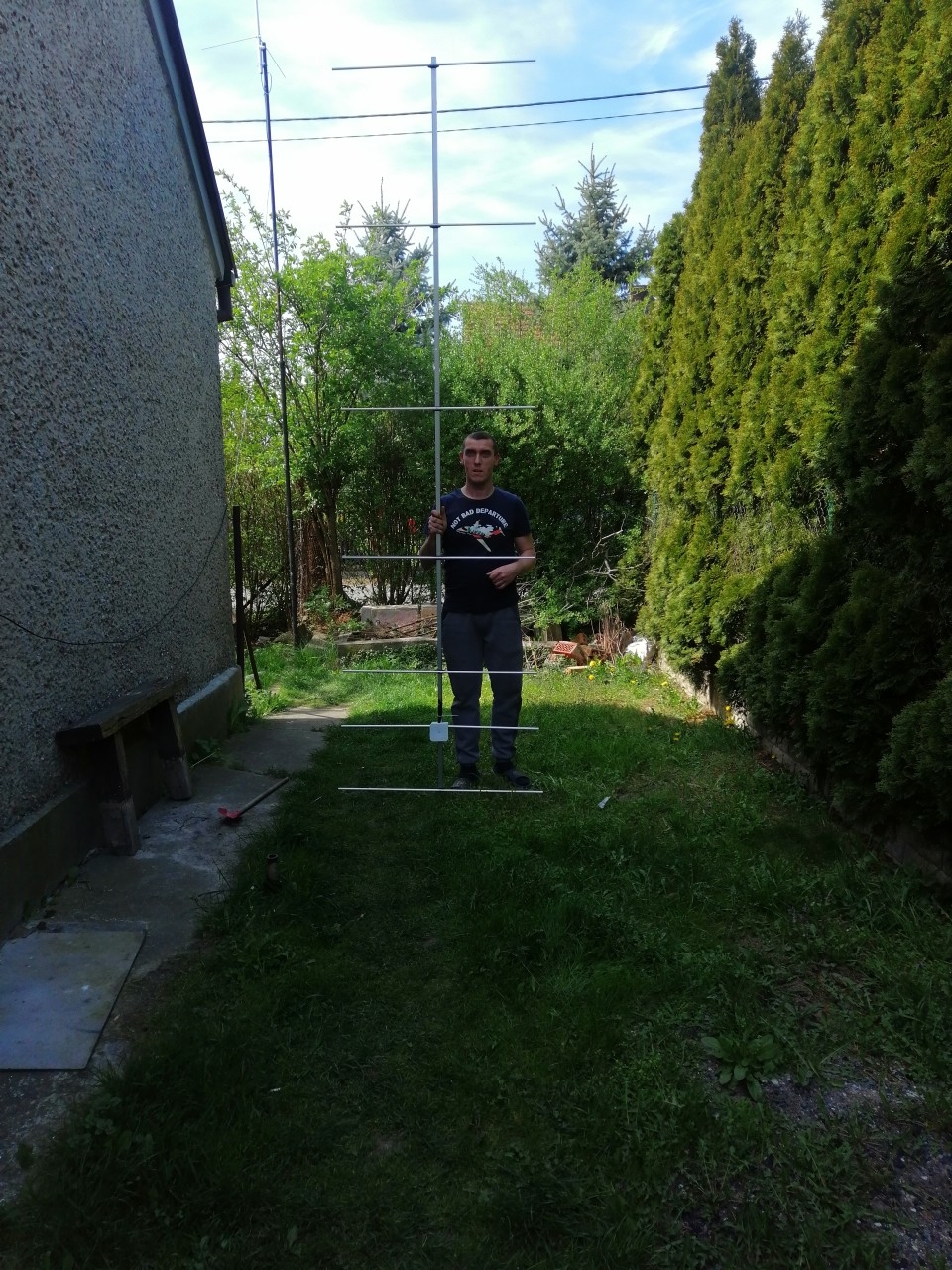

Praca w toku. Mierzenie, cięcie itd.

SO3Z pisze:

Budując anteny DK7ZB nigdy nie zmieniałem wartości podanych na jego stronie.

Wyliczenia w tabelce nie sa freespace. Tylko są właśnie wykonane dla nośnika 20x20 i podkładek czarnych nad boomem ze śrubą przechodzącą przez element i nośnik.

Zresztą wspomina on o tym na swojej stronie

Teraz już jestem trochę wybity z toku pomiarów. Wczoraj pisałem do Martina Dk7zb i odpisał mi że przy tej konfiguracji jaką chcę wykonać należy dodać 2mm do każdego elementu. 🤔,

Co to znaczy, że elementy będą zwarte u Ciebie. Jak Ty to rozumiesz. Na stronie DK7ZB jest
The elements are mounted insulated with Polyamid-clamps (Nuxcom), the screw in the electrical "zero-point" has no influence to the length of the element and is connected to the boom. "Insulated" means, that no part of the element is "short-cut" by the metal of the boom.

Boom 15x15mm for the 4-, 5- and 6-Ele.-Yagi

Boom 20x20mm for the 7- and 8-Ele.-Yagi

To znaczy, że jeżeli używasz podkładek z tworzywa i śruby w środku elementu - stosujesz wymiar podany przez Martina w tabelkach nie dodajesz BC.

sp9fys pisze:

Zwarcie elementu poprzez wkręt mocujący praktycznie nie wpłynie na jego wydłużenie jeżeli tylko wkręt będzie miał dostatecznie małą średnicę. Dla elementu fi 8-10mm śrubka M3 mocująca element fi 8-10mm praktycznie nie spowoduje konieczności uwzględnienia dodatkowej poprawki (będzie w granicach +0,5-0,7mm)

Dokładnie o to chodzi

SO3Z pisze:

Co to znaczy, że elementy będą zwarte u Ciebie. Jak Ty to rozumiesz. Na stronie DK7ZB jest
The elements are mounted insulated with Polyamid-clamps (Nuxcom), the screw in the electrical "zero-point" has no influence to the length of the element and is connected to the boom. "Insulated" means, that no part of the element is "short-cut" by the metal of the boom.

Boom 15x15mm for the 4-, 5- and 6-Ele.-Yagi

Boom 20x20mm for the 7- and 8-Ele.-Yagi

To znaczy, że jeżeli używasz podkładek z tworzywa i śruby w środku elementu - stosujesz wymiar podany przez Martina w tabelkach nie dodajesz BC.


sp9fys pisze:

Zwarcie elementu poprzez wkręt mocujący praktycznie nie wpłynie na jego wydłużenie jeżeli tylko wkręt będzie miał dostatecznie małą średnicę. Dla elementu fi 8-10mm śrubka M3 mocująca element fi 8-10mm praktycznie nie spowoduje konieczności uwzględnienia dodatkowej poprawki (będzie w granicach +0,5-0,7mm)



Dokładnie o to chodzi

OK, czyli nic nie zmieniam robię tak jak podane na stronie. Zrozumiałem, że połączenie elementów z boomem śrubą traktowane jest jako zwarcie do boomu. Nie doczytałem, że to point zero. I nie wpływa na korekcję długości. Teraz już wszystko jest jasne.

sp6u pisze:

Zadałem sobie trud zamodelowania tej anteny dla elementów średnicy 8mm.
Długości elementów w tym przykładzie mogą nie uwzględniać boom correction
Dodanie lub odjęcie poprawki B.C.=2mm sugerowanej przez Martina DK7ZB nie ma praktycznie wpływu na przebieg SWR modelowanej anteny co w pewnym sensie potwierdził Andrzej SO3Z.
Jednocześnie w antenie wg przykładu - wibrator jest za krótki o 10mm dla uzyskania rezonansu w pobliżu 144,3MHz. Nawet po uwzględnieniu tej poprawki wykonana wg tego wzoru antena będzie miała rezonans powyżej projektowanego (ze względu na specyfikę algorytmu 4nec2).
Ten sam problem występuje przy zamianie średnicy elementów z 8mm na 10mm. Wibrator nadal jest za krótki, tym razem o 6mm.

Pozostawiam wyciągnięcie wniosków zainteresowanym

R.

Mam wrażenie że zazwyczaj właśnie anteny ZB wypadały z rezonansem pomiędzy 144,5 a 145MHz

[quote=sp6u] [/quote
Witam.
U mnie obrazek -fotka pojawia się po kliknięciu daty powyżej napisu.
73 Henryk

[quote=sp6u]

SO3Z pisze:

Zrozumiałem, że połączenie elementów z boomem śrubą traktowane jest jako zwarcie do boomu. Nie doczytałem, że to point zero.

Tak, ale nie dla elementów biernych

Robisz tą na 3m boomie ?
