sq8mxs pisze:


SP2LIG pisze:



W jakich przewodach rurowych(instalacjach)istotna jest średnica wewnętrzna rury ?
_______________
Greg SP2LIG


wodociągowych, gazowych etc ??????? właśnie tam najistotniejsza jest średnica wewnętrzna ....... a nie zewnętrzna .......

Nie Tobie zadałem pytanie ale jak wyszedłeś przed orkiestrę to podaj z katalogu przykładowe fi wewnętrzne rur wodociągowych lub gazowych, zebyś nie miał z tym problemu to podeprzyj się normami. Jeżeli wiesz tyle to podaj jeszcze różnicę pomiędzy nimi ??????
We wszystkich hurtowniach metali żelaznych jak i metali kolorowych również w dokumentacjach technicznych widnieją tylko fi zewnętrzne danej rury, może jeszcze być podana grubość ścianki. Jak to ma się do Twojej wypowiedzi ??????
______________
Greg SP2LIG

Greg

tu masz wszystko

http://mtl.com.pl/rury-calowe/

i tu:

https://pl.wikipedia.org/wiki/Cal#Rury_calowe

i ten fragment

Rury calowe
Średnice zewnętrzne wybranych calowych rur stalowych o średniej grubości ścianek[2]:

2&#8243, = 60,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 50
1&#189,&#8243, = 48,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 40
1&#188,&#8243, = 42,4 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 32
1&#8243, = 33,7 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 25
&#190,&#8243, = 26,9 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 20
&#189,&#8243, = 21,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 15
Wyjaśnienie: Inne wartości są wynikiem grubości ścianki rury o danej średnicy, ponieważ:

1 cal = 25,4 mm i w hydraulice rura tzw. 1-calowa też ma 1 cal, tylko że jest to wartość wewnętrznej średnicy (tj otwór przepływu),
natomiast żeby rurę można było gwintować musi być grubsza, stąd rura o wew. średnicy 1 cal ma ściankę grubości 4,15 mm i dlatego zewnętrzna średnica rury ma wymiar 33,7 mm (dla różnych rozmiarów są różne grubości ścianki)

Teraz chyba wszystko jasne ?

SQ9JXB pisze:


SP2LIG pisze:


SQ9JXB pisze:

Technicznie średnice rur konstrukcyjnych mierzy się z zewnątrz, ale dla przewodów rurowych istotna jest średnica wewnętrzna rury......



W jakich przewodach rurowych(instalacjach)istotna jest średnica wewnętrzna rury ?
_______________
Greg SP2LIG


Greg

np w instalacjach CO wykonanych z rur stalowych.

kupujesz wężyk 1/2" do np. spłuczki - i te 1/2" to jest średnica gwintu czy średnica wewnętrzna przyłącza na spłuczce.
.

Kup mufkę czy kolanko 1" i sprawdź jaką ma średnicę wewnętrzną. albo rurkę stalową 3/4" - średnica wewnętrzna 20mm(czyli 3/4", zewnętrzna 27mm

I sam sobie odpowiesz na Twoje pytanie.

Albo inaczej

zerknij tu:

masz tu nypel 1" - i ten 1" to jest średnica wewnętrzna nypla czy zewnętrzna gwintu?

https://padew.pl/pl/nypel-jednostronny/nypel-nierdzewny-kwasoodporny-krociec-18-108.html


A tu podano dokładne wymiary dla rur

http://mtl.com.pl/rury-calowe/

P.S. tego powyższego pytania z Twoje strony się nie spodziewałem.

SQ9JXB.

Janek, tematem są rury a nie armatura do nich. To może z innej beczki, podaj do czego ma służyć informacja dot fi wewnętrznej która byłaby bardziej istotna od fi zewnętrznej danej rury.
Np. przy budowie domu do czego Tobie będzie potrzebna informacja(poza zwykłą ciekawością)dot fi wewnętrznej danej rury np. w instalacji wodociągowej. Kiedy na rysunku technicznym tej instalacji konstruktor podaje tylko fi zewnętrzną danej rury ?
Nie łap mnie na wymiarach armatury bo nie oto chodzi.
______________
Greg SP2LIG

sq8mxs pisze:


SP2LIG pisze:


sq8mxs pisze:



wodociągowych, gazowych etc ??????? właśnie tam najistotniejsza jest średnica wewnętrzna ....... a nie zewnętrzna .......



Nie Tobie zadałem pytanie ale jak wyszedłeś przed orkiestrę to podaj z katalogu przykładowe fi wewnętrzne rur wodociągowych lub gazowych, zebyś nie miał z tym problemu to podeprzyj się normami. Jeżeli wiesz tyle to podaj jeszcze różnicę pomiędzy nimi ??????
We wszystkich hurtowniach metali żelaznych jak i metali kolorowych również w dokumentacjach technicznych widnieją tylko fi zewnętrzne danej rury, może jeszcze być podana grubość ścianki. Jak to ma się do Twojej wypowiedzi ??????
______________
Greg SP2LIG


Sztuką to jest przyznać się do błędu, a Waść tej sztuki niestety nie posiadłeś ......

Ja Ci nic nie muszę udowadniać, dla mnie opowiadasz w większości swoich postów durnoty, i to mi wystarczy ....... mam ubaw przy wieczornym piwie, nic więcej nie oczekuję

Mój ojciec rzekłby w "d.... byłeś g.... widziałeś ......" i jest to jak najbardziej trafna opinia - oczywiście jest to moja i jego subiektywna ocena masz prawo się z nią nie zgodzić, masz prawo wysłać adminowi donos na mnie związany z obrazą Twojej wiedzy na temat średnic wewnętrznych rur, nie zmieni to jednak faktu, że nadal będę twierdził iż g... wiesz na temat istotnych wymiarów rur instalacyjnych ......

Na zdrowie

To są właśnie Twoje argumenty, faktycznie są powalające. Zapijaj mózgownicę piwem dalej, to Ci dobrze wychodzi. Wypowiedz Twojego ojca akurat do Ciebie bardzo pasuje.
Koniec dyskusji z Toba
_____________
Greg SP2LIG

Cyt "(dla różnych rozmiarów są różne grubości ścianki)"koniec cytatu.

Janek, to jest chyba normalne co podałeś. Ale zapomniałeś dodać ze grubość ścianki jest również ściśle zależna od przeznaczenia danej rury np. do hydrauliki siłowej.

Czy teraz jest jasne czy masz jakieś ale......
_______________
Greg SP2LIG

Greg

Nic nie zrozumiałeś z tego co JA i Marek pisaliśmy.

Ale zapytam inaczej.

Kupujesz rurę 1" do instalacji wodociągowej tak?
NO to jaką ona ma średnicę zewnętrzną? 1"?

Przyjmij do wiadomości że wymiary calowe dla rur odnoszą się do średnic WEWNĘTRZNYCH a nie zewnętrznych.

I jeszcze jedno.

Piszesz
"Np. przy budowie domu do czego Tobie będzie potrzebna informacja(poza zwykłą ciekawością)dot fi wewnętrznej danej rury np. w instalacji wodociągowej. Kiedy na rysunku technicznym tej instalacji konstruktor podaje tylko fi zewnętrzną danej rury ?"

Konstruktor na pewno podaje fi zewnętrzną rury? masz napisane 1" czy 33.7mm?

np. jest napisane 1" , to OK, ale jest to średnica WEWNĘTRZNA rury a nie zewnętrzna.

A dla mnie takie informacje są istotne. Na co dzień mam do czynienia z orurowaniem różnego typu.Jak i różnymi typami gwintów. I muszę wiedzieć jakie np. mocowania stosować lub dorabiać nietypowe, albo dobierać średnice przepustów i je wykonać dla różnych rur, nie tylko calowych.

Inny przykład.

Obejma na rurę 1" -

http://www.pp-plumber.com.pl/uchwyt-stalowy-z-guma-do-rur-1-cal-pp-plumber-p-195.html

dlaczego ma takie średnice?
I to są te ważne informacje dla mnie jak i dla tych co się tym zajmują.

SP2LIG pisze:

Cyt "(dla różnych rozmiarów są różne grubości ścianki)"koniec cytatu.

Janek, to jest chyba normalne co podałeś. Ale zapomniałeś dodać ze grubość ścianki jest również ściśle zależna od przeznaczenia danej rury np. do hydrauliki siłowej.

Czy teraz jest jasne czy masz jakieś ale......
_______________
Greg SP2LIG

Greg

Nie zapomniałem, rura 1" to jest 1" i tyle. Zastosowanie rur to już zupełnie inna bajka.

A TY zapewne nie zapoznałeś się dokładnie z tym http://mtl.com.pl/rury-calowe/

małe pytanko

Pewnie wiesz jaką średnicę zewnętrzną ma gwint calowy rurowy 1" ?

Dla mnie temat rur wyczerpany.

Dla mnie też.
_________________
Greg SP2LIG

No i OK.

Marek schowaj czipsy

A jutro do rur

A Autora tematu przepraszam za tę polemikę z Gregiem, ale zapewne się niektórym przyda garść informacji.

SQ9JXB pisze:


Greg tu masz wszystko.

Rury calowe
Średnice zewnętrzne wybranych calowych rur stalowych o średniej grubości ścianek[2]:

2&#8243,, = 60,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 50
1&#189,,&#8243,, = 48,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 40
1&#188,,&#8243,, = 42,4 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 32
1&#8243,, = 33,7 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 25
&#190,,&#8243,, = 26,9 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 20
&#189,,&#8243,, = 21,3 mm (jest to średnica zew. rury z uwzględnieniem grubości ścianki) DN 15
Wyjaśnienie: Inne wartości są wynikiem grubości ścianki rury o danej średnicy, ponieważ:

1 cal = 25,4 mm i w hydraulice rura tzw. 1-calowa też ma 1 cal, tylko że jest to wartość wewnętrznej średnicy (tj otwór przepływu),
natomiast żeby rurę można było gwintować musi być grubsza, stąd rura o wew. średnicy 1 cal ma ściankę grubości 4,15 mm i dlatego zewnętrzna średnica rury ma wymiar 33,7 mm (dla różnych rozmiarów są różne grubości ścianki)

Teraz chyba wszystko jasne ?

Oczywista oczywistość.
Nieco wcześniej, bo już w XIX wieku wprowadzono standaryzację rozmiarów rur i gwintów (patrz Sir Joseph Whitworth w 1841 ruku).
Janek, nadaremny Twój trud. Totalny admirał jest totalnie odporny na wiedzę nomen omen i dla niego zawodową.
Ponadto próbuje nam tu implementować jakąś nową jednostkę miary "Cal rurowy = 33 mm"
Rozwijając ten pomysł to 2 "cale rurowe" odpowiadałyby fi= 66 mm. Porównując do w/w tabeli, gdzie znikło 5,7 mm z jego dwucalowej rury???
A to zakrawa na IV Rewolucję Przemysłową.

sq8mxs pisze:


SP2LIG pisze:

....
...
______________
Greg SP2LIG


Sztuką to jest przyznać się do błędu, a Waść tej sztuki niestety nie posiadłeś ......

Ja Ci nic nie muszę udowadniać, dla mnie opowiadasz w większości swoich postów durnoty, i to mi wystarczy ....... mam ubaw przy wieczornym piwie, nic więcej nie oczekuję

Roger, roger.
Cheers

Bogdan

Ja jestem cierpliwy,nawet jak ktoś chce tworzyć swoje "normy".
46 lat pracy , w tym jako tokarz,frezer,ślusarz p/z , kotły wodne i parowe, silniki gazowe, ciepłownie., I to tylko 3 zakłady pracy.
Od 2 lat serwisant silników gazowych,i coraz bardziej skomplikowane instalacje, a pada pytanie po co mi znać te wymiary.

Aha , dom też wybudowałem. Instalacja miedziana i systemu GENOWA.

No ale myślę że Greg zrozumiał swój błąd.

Pozdrawiam

Z rurami jest tak jak z kołami w samochodzie i w rowerze. W samochodzie 15" to jest średnica felgi (ważna jest jeszcze szerokość) i czy to będzie profil 80 czy 55 to założysz i będzie OK. W rowerze pierwsza część to średnica zewnętrzna koła, a druga to wielkość balonu i nie dasz rady założyć opony 26"/1,75" na obręcz 26"/1,5". Takie kwiatki wymyślili kiedyś Anglicy i tak zostało. Stalowe to rower, aluminiowe to samochód.

Przetoczenie jest chyba najlepszym rozwiązaniem.

SP5WA pisze:


..........Rozwijając ten pomysł to 2 "cale rurowe" odpowiadałyby fi= 66 mm. Porównując do w/w tabeli, gdzie znikło 5,7 mm z jego dwucalowej rury???

Bosman, nie dziwie się że PLO totalnie zbankrutowało mając tak myślących pracowników. Zapewne masz w tym swój udział.
_____________
Greg SP2LIG

OK, zostawmy totalnego admirała w jego totalnej niewiedzy skoro jest totalnie niereformowalny.
Jego "totalne" wyrażenie nawet mi tu pasi,

Ale do meritum. Admirał czy boom? Wybieram boom. - Zgodnie z zaleceniem Janka SQ9JXB: A jutro do rur
Aktualnie jestem w trakcie przeglądu anteny yagi i upgrade'u do 3 el/40 z boomem o długości 10m.
Poniżej przykłady rozwiązań połączenia segmentów booma o średnicy zewnętrznej 60mm i ściance 2mm.


Połączenie przy pomocy tulei montowanej wewnątrz obu segmentów booma:




Połaczenie stopniowane (taperowane) - walcowana końcówka lewego segmentu wchodzi suwliwie do prawego. Ta metoda wymaga dedykowanego oprzyrządowania. Stosowana przez producentów anten.





Modernizacja anteny poprzez zastosowanie podciągów do każdego elementu w płaszczyźnie pionowej i poziomej (żeglarskie wanty)

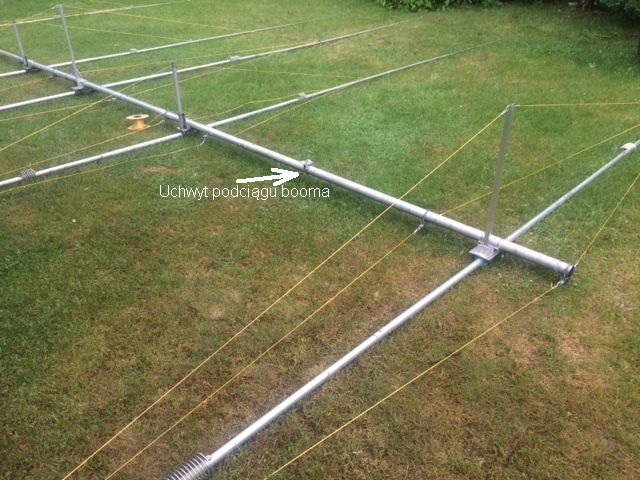

Zbliżenie mocowania podciągów:




Kolejnym punktem modyfikacji jest dodanie odciągów (want) booma w płaszczyźnie poziomej.
Generalnie boom wykonany z rur Alu 60/2 mm jest bardzo wiotki. Po kilku latach obserwacji zachowania na wietrze krótszego booma
- długość L= 5,20m stwierdziłem, że L= 10m wymaga wzmocnienia odciągami.
Odciągi wykonane są z syntetycznej linki polietylenowej, która jest odporna na UV i o niewielkiej rozciągliwości 4%
http://www.linysyntetyczne.pl/lina_dyneema_2,5MM
Uwaga: nie stosować na podciągi linek polipropylenowych, które są rozciągliwe (ok. 18%) jak guma od kaleson.
Główny podciąg booma będzie wykonany z liny Dyneema fi= 5mm.

Autor tego tematu cicho siedzi. Ciekawe jakie rozwiązanie przyjmie do reanimacji swojej anteny?

Bosman, czym Ty chcesz błysnąć ????? Takie połączenie rur alu ja zastosowałem ponad 20 lat temu do mojego masztu z rury alu fi 60/2mm. Zamiast tulei zastosowałem wałek pasując ściśle do fi wewnętrzenej rury, bez możliwości jakiegokolwiek luzu. Wałek został wciśnięty a nie suwliwie włożony(Twoja opcja).
Zastosowałem tylko po jednej przelotowej śrubie które maja za cel zapobiec ewentualnemu rozsunięciu( w pionie raczej nie możliwe). Dając cztery śruby mógłbym połączenie tylko osłabić.

Gdybyś nie był totalnie zaślepiony nienawiścią i gdybyś czytał ze zrozumieniem posty od początku wątku to byś wyłowił to że Amerykę którą Ty odkryłeś już dawno została odkryta.
Innych nazywasz niereformowalnymi kiedy to do Ciebie totalnie pasuje.
Twój ostatni post nie wniósł nic nowego(Twój "wynalazek" jest znany od lat) do tematu wątku o fi rur już nawet nie wspominam.
Jak samopoczucie ?????
_________________
Greg SP2LIG

sq8mxs pisze:

Bogdan a jak będziesz usztywniał boom w poziomie tzn do czego zamocujesz linki ...

Odciągi booma w płaszczyźnie poziomej będą mocowane do rurki stalowej 1/2 cala o długości L= 1m. Rurka będzie zamocowana poziomo do głównej rury masztowej obracanej rotorem tuż powyżej płyty mocującej boom - maszt. Tak na podobieństwo żeglarskiego salingu.

Marku, nie zdecyduję się na użycie żyłki do kosy na odciągi. Nie ma certyfikatu na odporność na UV. Dawniej rozciągałem dipole z żyłką wędkarską (szczupakówką) ale po 2-3 latach "sztywniała na kość" i zaczynała się kruszyć. Gdy yagi pójdzie na wysokość 28m to już nie jest bajka. Linki syntetyczne Dyneema mają certyfikaty, które są dołączane do faktury.
