Forum Krótkofalarskie PKI

Jednopasmowa homodyna.
T#460885
Facebook
SQ1RES
poziom 4

Użytkownik
#2455879 18.08.2017 13:47:33
    sp9uxy pisze:

      SP7Q pisze:


      Telegrafia to nie straszny zwierz, nauczyć się może każdy.


    Ale po co jak są wydajniejsze i przyjemniejsze inne emisje cyfrowe.


Miejmy nadzieję, że teraz i w przyszłości znajdą się tacy, którzy tej opinii nie podzielają. W przeciwnym razie za kilka lub kilkanaście lat łączności CW byłyby egzotyką na pasmach. Oby tak się nie stało.



http://www.qrz.com/db/sq1res
sp9uxy
poziom najwyższy i najjaśniejszy :-)
Użytkownik
QTH: Gliwice
Ilość edycji wpisu: 5
#2455884 18.08.2017 14:03:48
    sp3slu pisze:

      sp9uxy pisze:

        SP7Q pisze:


        Telegrafia to nie straszny zwierz, nauczyć się może każdy.


      Ale po co jak są wydajniejsze i przyjemniejsze inne emisje cyfrowe.






Sok z buraków jest super.


Najgorsze to te pastewne.
wpis edytowany 18.08.2017 14:10:13
sp6ryd
poziom najwyższy i najjaśniejszy :-)
Użytkownik
QTH: Wrocław
Ilość edycji wpisu: 1
#2455939 18.08.2017 17:19:32
    sp3nyr pisze:



    Na koniec chciałem Cię przeprosić, że posłużyłem się Twoim wpisem.
    To nie są słowa złośliwości bezpośrednio do Ciebie ale chciałem Tobie i wszystkim czytającym pokazać że:
    - Burzenin robią zwykli ludzie i w grupie tej jest zawsze wolne miejsce dla każdego komu "chce się chcieć"
    - potrzebujemy (my Samozwańczy Organizatorzy Burzenina) wsparcia zarówno w pracy fizycznej jak i "pomysłowej"
    - potrzebujemy pomysłów na Warsztaty Junior i Senior, na wykłady, pogadanki, konkursy itp.
    - potrzebujemy chętnych do pomocy ... do wszystkiego - do warsztatów, wykładów, do zrealizowania pomysłów itp. - mile widziani chętni do stania w rejestracji i wydawania identyfikatorów (nawet na symboliczna 1 godzinę)
    - potrzebujemy wsparcia - w każdej możliwej formie
    bo jesteśmy zwykłymi ludźmi i tak jak każdy mamy swoje słabości, nerwy, choroby i wiek - co bez pomocy innych chętnych może spowodować ze w 20xx Burzenin się nie odbędzie.
    Jak ktoś jest chętny i "chce mu się chcieć" to zapraszam - kontakt do mnie zarówno e-mailowy jak i telefoniczny jest ogólnie dostępny.
    Pozdrawiam

    Waldemar
    SP3NYR



Wątek poszedł w "buraki" wiec pozwolę sobie i ja nie o homodynie a o Burzeninie...

Po pierwsze żadnych przeprosin nie przyjmuję bo są zupełnie niepotrzebne wesoły
Co do Twoich słów to zgadzam się z nimi całkowicie. Trzeba też trochę zrozumieć tych "cichych konstruktorów" zdolność dokumentowania pracy nie zawsze towarzyszy spontanicznej kreatywności. Do tego też nadają się jedni bardziej inni mniej. W bliskiej mi zawodowo branży informatycznej też mamy problem by zachęcić/zmusić Admina by dokumentował wykonane przez siebie czynności, Programistę by obszernie opisał to co właśnie stworzył. Nie dziwi mnie że jest spora grupa osób, która coś zbudowała co wspaniale działa ale nie mają nawet odręcznego schematu czy choćby opisu na własne potrzeby.
Z drugiej strony potrzeba politechnizacji młodzieży jest ogromna. Nie wszyscy to rozumieją ale widać, że takie inicjatywy jak Burzenin, Radioreaktywacja czy Hackerspace'sy się udają mimo braków o jakich pisałeś.
Dlatego jestem pełen uznania dla Waszej pracy. Śledziłem losy konkursu na radio bo uważam, że to był super pomysł. Może 'luzując' nieco kryteria powstała by właśnie taka homodyna jak w temacie wątku (dla dobra wszystkich i warsztatów w Burzeninie) wesoły Może mogłyby powstawać "radiowe kluby techniczne" ale tu zaczyna się dyskusja o pieniądzach, składkach, organizacjach, sponsoringu itp. a konstruktorzy to ludzie chyba z innej gliny oczko

Spotkałem się ostatnio z opinią w gronie specjalistów technicznych, na kanwie zawodowej, że pracownik który posiada jednocześnie amatorską licencję krótkofalarską jest traktowany jako "spec" - zatem to chyba ciągle coś znaczy i podnoszenie poziomu "utechnicznienia" krótkofalowców, o które tak dbacie ma sens i przydać się może nawet w pracy zawodowej.
wpis edytowany 18.08.2017 17:29:33
35714
poziom 1

Użytkownik
QTH: Europa
#2456124 19.08.2017 10:58:38
Układy SI5351A oraz FST3253 mają w instrukcji opis (pre-soldered at factory). Przy tak niskiej cenie kita to bardzo miłe zaskoczenie. Teoretycznie w/w układy powinno lutować się na finisz ale producent przewiduje pewnie trudności przy ich montażu. To dobre posunięcie Qrp Labs eliminuje jedną trudność montażową już na wstępie.



nick: 35714
name: TOJA
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
Ilość edycji wpisu: 1
#2456993 21.08.2017 20:35:58
Można zamawiać, na wysyłkę pewnie będzie trzeba chwile poczekać. Szkoda trochę że nie ma wersji SMD, ale ta też wejdzie do plecaka wesoły
wpis edytowany 21.08.2017 20:37:13



Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
SP2SWR
poziom 5
Użytkownik
QTH: Toruń
#2460564 01.09.2017 09:35:40
Coś ucichło? Był ten kit do obejrzenia?



Piotr SP2SWR
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2460575 01.09.2017 10:26:11
Na grupie dyskusyjnej https://groups.io/g/QRPLabs ludzie raportują pierwsze zbudowane i działające sztuki. Czekam na swój, jeszcze ~200 sztuk do #391.



Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
sp9uxy
poziom najwyższy i najjaśniejszy :-)
Użytkownik
QTH: Gliwice
#2460579 01.09.2017 10:35:03
Małą wydajność ma ta fabryczka, jak trzeba czekać.
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2460591 01.09.2017 11:07:23
    sp9uxy pisze:

    Małą wydajność ma ta fabryczka, jak trzeba czekać.


To nie fabryczka, to G0UPL.

Jak komuś przeszkadza czekanie to... schematy są, można sobie zrobić QCX'a samemu, pozostaje "tylko" napisać oprogramowanie. wesoły

Zakładam że Hans w obawie przed klonami nie zdecyduje się na udostępnienie oprogramowania - chętnie wymieniłbym LCD 2x16 na małego OLEDa, oferującego podobną rozdzielczość. Dałoby wtedy radę zapakować całość w mniejsze pudełko.



Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
35714
poziom 1

Użytkownik
QTH: Europa
#2460600 01.09.2017 11:43:28
Pudełko plecakowca dobrze jak jest małe ale czy zbyt małe nie stanie się mało wygodne w obsłudze ?
Wersja oled 2x16 też jest ale cena w stosunku do lcd idzie mocno w górę. Może warto jednak wydać więcej na ten typ wyświetlacza ? Olgierd jak masz doświadczenia z oled to prośba o parę słów w temacie gdzie mnie to interesuje http://sp7pki.iq24.pl/default.asp?grupa=3536&temat=461688





nick: 35714
name: TOJA
SP2SWR
poziom 5
Użytkownik
QTH: Toruń
#2461931 04.09.2017 19:27:03
Tu między innymi ma być info jak to chodzi... http://m1kta-qrp.blogspot.com/2017/08/qrp-labscomqcx.html



Piotr SP2SWR
SP2SWR
poziom 5
Użytkownik
QTH: Toruń
#2467812 24.09.2017 16:12:39
Zamówiłem i mam numer 1145... trzeba będzie poczekać.



Piotr SP2SWR
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2476878 16.10.2017 08:05:15

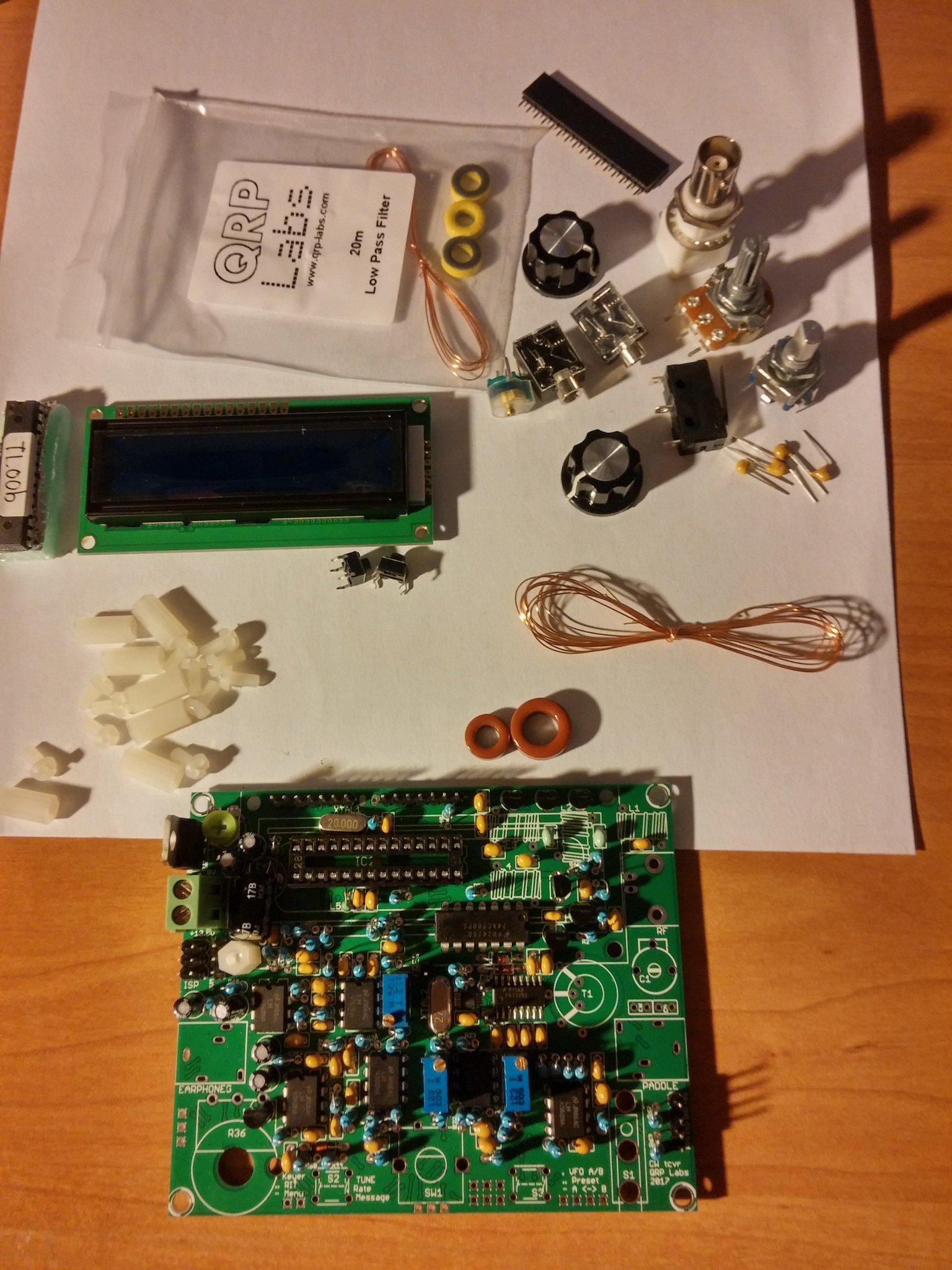

W czwartek przyjechała do mnie paczka (z Japonii!). Po pierwszym wieczorze - postęp jak na zdjęciu.




Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
SP2SWR
poziom 5
Użytkownik
QTH: Toruń
#2477101 16.10.2017 18:54:28
To dziwne! Czemu z Japonii?
Chociaż kiedyś z Chin zamówiłem raspberry pi a przyszło z Estonii-globalizacja?



Piotr SP2SWR
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2478298 17.10.2017 10:27:38
    SP2SWR pisze:

    To dziwne! Czemu z Japonii?
    Chociaż kiedyś z Chin zamówiłem raspberry pi a przyszło z Estonii-globalizacja?


Nie wiem i w sumie nie dociekałem. Zamówiłem 21 sierpnia, wysłane 28 września (kit #391), przyszło 12 października.

Po drugim wieczorze do kondensatorów i scalaków dołączył komplet rezystorów, elektrolitów, kwarce, tranzystory, diody i inna drobnica.

Zostało.. tyle co nic - cewki, gniazdka, gałki. Mogłem skończyć wczoraj, ale kodeks krótkofalowca mówi żeby "nie przeginać pały" z hobby na rzecz innych spraw, więc się powstrzymałem wesoły

Instrukcja jest świetnie napisana i bardzo szczegółowa, jak dotąd żadnych trudności przy montażu. Płytka jest dość ciasna, dobre obcinaczki to podstawa satysfakcji z tej pracy - na spodzie płytki jest bardzo gęsto.




Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
SP2SWR
poziom 5
Użytkownik
QTH: Toruń
#2478315 17.10.2017 11:30:40
Gratuluję postępów Olgierdzie!
Fajnie, że pokazujesz postępy.
Czekam na filmik z uruchomienia i działania odbiornika.



Piotr SP2SWR
sp9uxy
poziom najwyższy i najjaśniejszy :-)
Użytkownik
QTH: Gliwice
#2478321 17.10.2017 12:02:07
    SQ3SWF pisze:

      SP2SWR pisze:

      To dziwne! Czemu z Japonii?
      Chociaż kiedyś z Chin zamówiłem raspberry pi a przyszło z Estonii-globalizacja?


    Nie wiem i w sumie nie dociekałem. Zamówiłem 21 sierpnia, wysłane 28 września (kit #391), przyszło 12 października.

    Po drugim wieczorze do kondensatorów i scalaków dołączył komplet rezystorów, elektrolitów, kwarce, tranzystory, diody i inna drobnica.

    Zostało.. tyle co nic - cewki, gniazdka, gałki. Mogłem skończyć wczoraj, ale kodeks krótkofalowca mówi żeby "nie przeginać pały" z hobby na rzecz innych spraw, więc się powstrzymałem wesoły

    Instrukcja jest świetnie napisana i bardzo szczegółowa, jak dotąd żadnych trudności przy montażu. Płytka jest dość ciasna, dobre obcinaczki to podstawa satysfakcji z tej pracy - na spodzie płytki jest bardzo gęsto.



Samo wlutowanie części to jeszcze mało zobaczymy jak będzie z uruchomieniem.

Życzę powodzenia.
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2478326 17.10.2017 12:16:01
    SP2SWR pisze:

    Gratuluję postępów Olgierdzie!
    Fajnie, że pokazujesz postępy.
    Czekam na filmik z uruchomienia i działania odbiornika.


Dzięki, dziś postaram się uruchomić. Nagrywam jakieś krótkie filmiki ze składania, postaram się zmontować kilkuminutowe video dla zainteresowanych zakupem.


    sp9uxy pisze:

    Samo wlutowanie części to jeszcze mało zobaczymy jak będzie z uruchomieniem.

    Życzę powodzenia.


Mało nie mało - zakładam, że uruchomienie zajmie mi mniej czasu niż gięcie i lutowanie tych wszystkich rezystorów.

Co do uruchomienia, to nie ma zbytnio co stroić - jeden trymer żeby wycentrować bandpass w odpowiednim miejscu, jeden potencjometr do wyrównania balansu IQ i dwa potencjometry do regulacji przesunięcia fazowego na audio. TRX zawiera generator który podaje ton na wejście przed LPF/BPFem oraz dokładną miarkę siły sygnału. W teorii nie potrzeba oscyloskopu, wobuloskopu, sztucznego obciążenia, a nawet woltomierza.

Na ile to prawda? Przekonam się. wesoły



Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
SQ5KVS
poziom najwyższy i najjaśniejszy :-)

Użytkownik
QTH: Warszawa/Gocław
#2478335 17.10.2017 12:48:01
Nie wiem czemu ale Hans z QRP Labs wysyła z Japonii. Jak zamawiałem kity od Si5351A to też przyszło z J wesoły



Karol SQ5KVS
SQ3SWF
poziom 5

Użytkownik
QTH: JO82LK (Poznań)
#2478776 18.10.2017 19:22:07
Radio przeszło chrzest bojowy w postaci łączności ze stacją RA3.

Chwila zeszła mi na nawijaniu cewek, miałem też dwa zimne luty - lutować jednak lepiej jest w dzień, a nie po nocach. Szybko znalazłem winowajców, strojenie jest banalnie proste dzięki wbudowanemu generatorowi testowemu. Osiągnąłem bardzo przyzwoite tłumienie niepożądanej wstęgi, nie zaobserwowałem odbioru LSB na żadnym z sygnałów na paśmie, jak będzie mi się chciało to potestuję na generatorze.

Co wkurza? Enkoder 20 kroków na obrót - trzeba się nakręcić żeby przelecieć przez pasmo z krokiem 100 Hz. Można zwiększyć do 500 Hz, ale tracimy na płynności. Wkurza mnie też trochę klikanie w słuchawkach przy przechodzeniu TX/RX z włączonym QSK - można wyłączyć.

Fajnie działa keyer, prędkości 1-99 WPM. Obsługa jest bardzo prosta i intuicyjna, mamy RIT, SPLIT, pamięci (CW jak i można zapamiętywać QRG), bez problemu odbiera się cyfrówki na 14070 kHz (PSK, FT8, JT65).

Radio zdecydowanie warte ceny którą trzeba za nie zapłacić. Pozostaje rozwiązać problem obudowy (najlepiej takiej, która pomieści baterię).




Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
