| sdd | 06.08.2023 21:40:00 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8104940
Od: 2016-1-18
|
Kabel jaki byś polecał? Skrętka czy musi być ekranowane? |
| | |
| Electra | 29.01.2025 07:13:51 |
 |
|
| | |
| SP4UBW | 06.08.2023 21:43:33 |
Grupa: Użytkownik
Posty: 532 #8104941
Od: 2020-3-20
Ilość edycji wpisu: 2 |
Bez różnicy. Miałem pod ręką od jakieś starej myszki na PS2 to odciąłem bo i wtyczka pasowała od razu (ta do wpięcia w PCB). |
| | |
| sdd | 08.08.2023 11:48:45 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105242
Od: 2016-1-18
Ilość edycji wpisu: 4 | SP4UBW pisze:
Bez różnicy. Miałem pod ręką od jakieś starej myszki na PS2 to odciąłem bo i wtyczka pasowała od razu (ta do wpięcia w PCB).

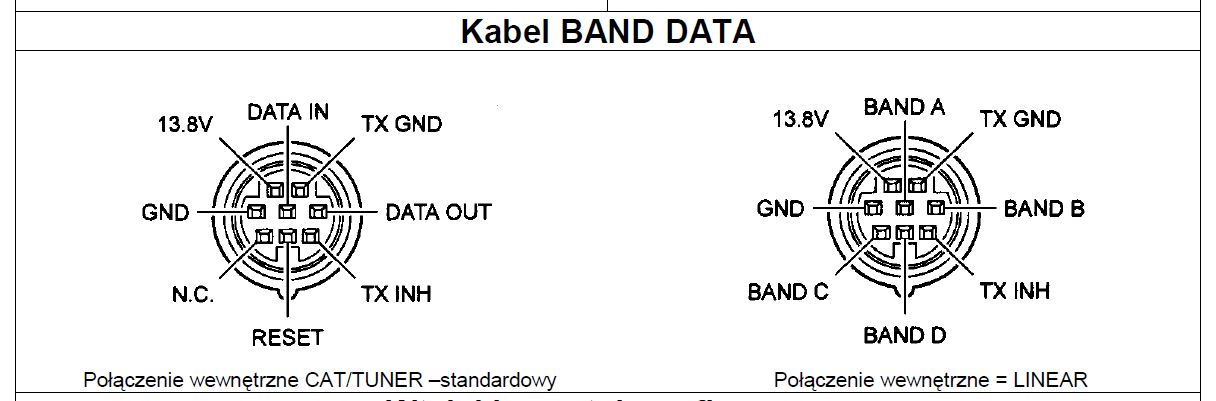

Mam rozumieć, że to z lewej to jest interface CAT? A to pośrodku to interfejs tunera?
Rozumiem, że NC oznacza "not connected" i trzeba pociągnąć masę ze środkowego styku
No i nurtuje mnie taka rzecz - skoro, aby działał CAT musiałem ustawić w menu #61 atas1/atas2/tuner/off na off to jak, po wyprowadzeniu osobnego CAT, skłonić FT-100D do działania obu?
Jakieś ustawienie w service menu? |
| | |
| sq9cwn | 08.08.2023 16:01:10 |
Grupa: Użytkownik
QTH: JO90MD, Tychy
Posty: 325 #8105374
Od: 2017-1-27
| Do NC nic, bo i po co.
_________________
Rafał |
| | |
| sdd | 08.08.2023 16:43:40 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105385
Od: 2016-1-18
Ilość edycji wpisu: 2 | sq9cwn pisze:
Do NC nic, bo i po co.
Np po to, że normalnie istniejące jedno gniazdo CAT/TUNER "pobiera złącza" z obu czteropinowych wtyczek, a chcąc je - wg pomysłu SP4UBW - rozdzielić na osobne CAT i Tuner może się okazać, że masa będzie potrzebna w obu. |
| | |
| SP4UBW | 08.08.2023 18:42:15 |
Grupa: Użytkownik
Posty: 532 #8105409
Od: 2020-3-20
| Interfejs tunera to też ABCD, czyli wskazania wybranego zakresu.

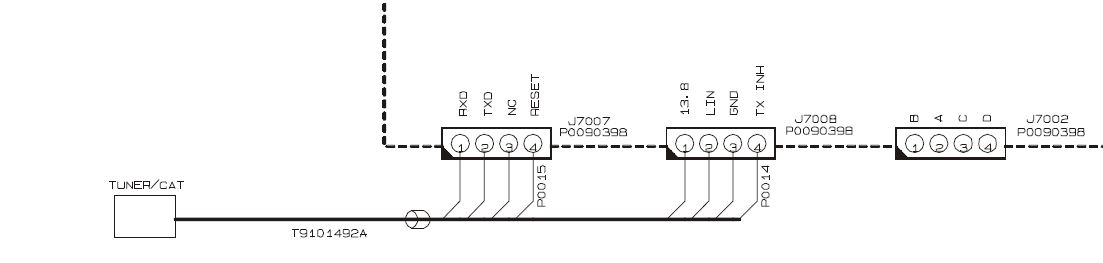

Jak przekładasz z ABCD na TX/RX to tam na J7007 nie ma masy bo jest na drugim złączu, więc druga masa niepotrzebna.
Jak robisz pełne złącza oba to na obu daj to co jest na J7008, a pozostałe piny albo z jednego wtyku, albo z drugiego.
W ten sposób uzyskasz dwa złącza z masą, zasilaniem i włączaniem nadawania.
Chyba, że potrzebujesz tylko Rx i Tx, to wtedy dodaj tam masę i wystarczą Ci trzy przewody. |
| | |
| sdd | 08.08.2023 20:20:06 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105432
Od: 2016-1-18
| SP4UBW pisze:
Chyba, że potrzebujesz tylko Rx i Tx, to wtedy dodaj tam masę i wystarczą Ci trzy przewody.
Mnie wystarczy takie rozwiązanie, by jeden wtyk miał tylko to, co jest potrzebne skrzynce, a drugi tylko to, co jest potrzebne interfejsowi CAT.
Ewentualnie jeden - ten dotychczasowy - miał wszystko (w szczególności, by dało się przełączyć na LINEAR) a drugi tylko to, co jest potrzebne CAT-owi lub tylko to, co potrzebne skrzynce.
Co z ustawieniem w menu #61?
Gdy miałem ustawiony tuner, to CAT nie działał.
Jak ma być ustawione, by jednocześnie działała i skrzynka i CAT?
|
| | |
| sdd | 08.08.2023 20:41:50 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105437
Od: 2016-1-18
Ilość edycji wpisu: 4 | SP4UBW pisze:
Interfejs tunera to też ABCD, czyli wskazania wybranego zakresu.
No ale według instrukcji, to A B C D podłączone są wówczas, gdy korzystamy ze wzmacniacza.
Schemat na serwisówce tez podaje podłączenie standardowe, czyli CAT/TUNER, nie linear.
Na codzień, gdy korzystałem ze skrzynki, jak i teraz, gdy korzystam z CAT - ABCD są w ogóle nie wykorzystywane.
Mnie (przynajmniej na chwile obecną) nie chodzi o to, by mieć i CAT i wzmacniacz, ale by jednocześnie używać FC-20 oraz CAT.
Jest to w ogóle możliwe?
Bo obawiam się, że Ty masz na myśli wyprowadzenie osobnego gniazda LINEAR, by nie trzeba było w razie "W" każdorazowo rozkręcać radia a ja mam na myśli rozdzielenie gniazda CAT/TUNER na CAT i TUNER.
Fizycznie to byłoby jak najbardziej możliwe - najprostsza opcja, to zrównoleglenie wszystkich pinów - ale nie wiem, czy elektrycznie będzie to OK, a także czy logicznie da się jednocześnie odpalić tuner i CAT, bo, jak mówię, przy ustawieniu #61 w menu na tuner, interfejs CAT nie działa! |
| | |
| SP4UBW | 08.08.2023 21:57:33 |
Grupa: Użytkownik
Posty: 532 #8105454
Od: 2020-3-20
| No tak, u mnie ATU-100 i korzystam z ABCD. Dlatego mam i CAT i skrzynkę.
|
| | |
| sdd | 08.08.2023 22:08:16 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105458
Od: 2016-1-18
| SP4UBW pisze:
No tak, u mnie ATU-100 i korzystam z ABCD. Dlatego mam i CAT i skrzynkę.
No widzisz, czyli mnie trochę w błąd wprowadziłeś, bo ja sądziłem, że da się zrobić jednocześnie i CAT i Tuner w sensie dedykowanego FC-20.
A do ATU-100 to w ogóle po co jakieś ABCD?
Ona daje przecież i bez tego radę. |
| | |
| SP4UBW | 08.08.2023 22:12:09 |
Grupa: Użytkownik
Posty: 532 #8105459
Od: 2020-3-20
| Żeby nią sterować. Zmieniając zakres w radiu wskakują gotowe ustawienia w skrzynce.
|
| | |
| Electra | 29.01.2025 07:13:51 |
|
|
| | |
| sdd | 08.08.2023 22:16:10 |
Grupa: Użytkownik
QTH: JO91RC
Posty: 396 #8105460
Od: 2016-1-18
|
Ja mam też ATU-100 ale na codzień współpracuje z "cymbałowatym" Anytone 5555N.
Ja kupiłem gotową ATU-100 i tam nie ma wyciągniętego złącza, ale poczytam gdzie się te dane tam wprowadza... Choć wolałbym FC-20 by z FT-100D pracowała... |
