| sp2hfh | 01.04.2014 22:15:09 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1799593
Od: 2008-10-4
| Nic się nie stało
Na dzisiaj koniec wygrzewania. Jutro ciąg dalszy.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| Electra | 24.11.2024 03:29:46 |
 |
|
| | |
| sp2hfh | 02.04.2014 07:40:39 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1799709
Od: 2008-10-4
| Bazowałem na materiałach z naszego forum:
http://sp7pki.iq24.pl/default.asp?grupa=3536&temat=96939
Martwi mnie ten duży ( poza katalogowy ) prąd żarzenia
( To jest mój pierwszy wzmacniacz lampowy, oczywiście nie licząc nadajnika na EL500 z połowy lat siedemdziesiątych ubiegłego wieku )
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 02.04.2014 15:52:36 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1800956
Od: 2008-10-4
| Napięcie 12,04V
Prąd 4,81A
Oczywiście AC
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 02.04.2014 16:52:01 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1801083
Od: 2008-10-4
| Niestety, ale mierniki wyglądają na dobre.
Zarówno napięcie jak i prąd kontrolowany jest przez dwa mierniki.
Napięcie mierzone przez V560 oraz Micronta 22-183
Prąd mierzony jest na rezystorze 0,1ohm przez drugi V560 i na rezystorze 0,01ohm 3% przez BM859CF
Rezystor 0,1ohm jest bezpośrednio na podstawce lampy, 0,01ohm na wyjściu transformatora
Dla napięcia 11,85V prąd jest 4,77A
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 03.04.2014 21:35:34 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1802811
Od: 2008-10-4
| Nie wiem o co tu chodzi, ale wygląda na to, że prąd nieco się zmniejszył.
Grzeję łącznie około 20 godzin.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 05.04.2014 20:02:05 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1805648
Od: 2008-10-4
| W miarę upływu czasu grzania lampy, prąd żarzenia wyraźnie zmniejsza się.  Jeszcze jest ponad 4A ale znacznie mniej jak było na początku.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 06.04.2014 19:55:34 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1806372
Od: 2008-10-4
| bc211 sprecyzuj pytanie
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| SP8LBK | 07.04.2014 07:30:29 |
Grupa: Użytkownik
QTH: Kraśnik KO10CX
Posty: 5366 #1806627
Od: 2010-8-3
| bc211
Mam prośbę. Zacznij pisać naszym językiem.
_________________
Vy 73
Andrzej SP8LBK |
| | |
| SP8LBK | 07.04.2014 11:09:46 |
Grupa: Użytkownik
QTH: Kraśnik KO10CX
Posty: 5366 #1806849
Od: 2010-8-3
| bc211, co to jest mega moc? stosujesz jakies dziwne określenia i trudno jest zrozumiec o co ci idzie.
Masz pozwolenie a w nim jest określony limit mocy jakiej możesz używać.
Jeśli CBista nadaje mocą większą niż pozwalaja przepisy to od tego jest UKE, ale trzeba to oficjalnie zgłosić a nie pisać anonimy.
Na zakłócenia nie ma reguły. Jeden zakłóca mając 10W inny nadaje 1,5kW i ma spokój w okolicy.
Temat jest tak ogólny, że trudno jest coś konkretnego napisać.
_________________
Vy 73
Andrzej SP8LBK |
| | |
| sp2hfh | 07.04.2014 16:09:10 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1807216
Od: 2008-10-4
Ilość edycji wpisu: 1 | Czy jako autor tematu, mogę mieć prośbę do admina?
Może by tak zmienić tytuł tematu na "Lampowy wzmacniacz mocy - zagadnienia praktyczne" a wszystkie "dodatkowe i poboczne " wątki przenieść gdzieś indziej. Chciałbym, aby w temacie były tylko i wyłącznie rozpatrywane sprawy techniczne, tak aby każdy kto ma coś konkretnego do powiedzenia mógł to zrobić. A Ci co budują aby zdobyli jakąś wiedzę ( łącznie ze mną, amatorem ).
Oczywiście zagadnienia poruszane przez bc211 ( zakłócenia ) też są ważne, ale ich rozważanie w tym miejscu niepotrzebnie "rozprasza" czytających.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 09.04.2014 17:25:24 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1809659
Od: 2008-10-4
Ilość edycji wpisu: 2 | Lampa przepracowała na samym grzaniu ( oczywiście z włączonym wentylatorem ) około 70 godzin. Można powiedzieć, że prąd jest w oczekiwanym zakresie. Około 4,3A dla 12,6V. Teraz czekam na dostawę głównego transformatora. Powinien być na początku przyszłego tygodnia. W oczekiwaniu na niego, zamontowałem wyświetlacz. Zgodnie z założeniami, nie będzie klasycznych mierników. Wyświetlacz graficzny, 320 x 240. Sterowany będzie ARMem z serii STM32. Od razu pisze dlaczego taki wybór -> te elementy leżą w szafce od dłuższego czasu i nie bardzo widzę dla nich innego zastosowania ( szczególnie dla wyświetlacza )
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| Electra | 24.11.2024 03:29:46 |
|
|
| | |
| SP5LQV | 12.04.2014 13:22:55 |
Grupa: Użytkownik
Posty: 344 #1811929
Od: 2010-6-24
| Cześć . Tak ogólnie gratulacje . Dość fajnie to wygląda.Gorsze widziałem wstępne opracowania
Jedynie bym miał drobne pytania ( jak można !) Bez żadnej prosze obrazy - bo nie chce obrażać .

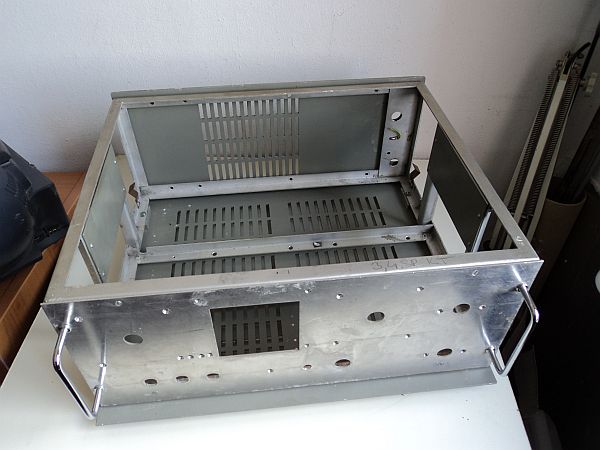

1) Panel masz spawany ( tak mi wygląda ) alum lub stal ??
2) Jesteś leworęczny ? ( moja córka jest - a ja obojnak  )- wszelkie pokrętła pod lewą rączke ( tak mi się wydaje )
3) Jak mógłbyś podaj wymiary panela.
4) co będzie wyświetlał ten wyświetlacz + skąd do niego oprogramowanie ( ja tam lubie fajne podświetlane "kiwaczki "
5) kiedy w końcu próby ????
6) długi ten przełącznik PI-filterka - uważasz że potrzebny ?- jak się nie będzie wzbudzał wzmacniacz starczą 2 płytki ( moge się mylić !)
7) dlaczego założyłeś z lampki 600 W a inne firmy sprzedają z taką samą lampką 1 kilo wacików , ...5 ZZ wyciąga 700 do 750 W .
No i to wszystko- dzięki za zdjątka - można pooglądać bo, nie zawsze budowniczowie prezentują swoje konstrukcje ( w trakcie majsterkowania)
Andrzej ( też "bujający" się z maciaczykim !! |
| | |
| sp2hfh | 12.04.2014 19:22:23 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1812206
Od: 2008-10-4
| 1. Rama całego wzmacniacza jest spawana ze stalowych kątowników 18 x 18 x 2. Jest to przerobiona rama po starym zasilaczu dużej mocy.

2. Ogólnie jestem praworęczny - piszę prawą, manipulator CW obsługuje prawą, ale radiostacje obsługuje wyłącznie lewą, samochód prowadzę w zasadzie lewą
3. Wymiary obudowy (panelu ) szerokość 400, głębokość 330, wysokość 165
4. Co będzie na wyświetlaczu - dokładnie nie wiem Na pewno prądy anodowy i siatek, napięcia, moc, WFS ...
Prady będę na zasadzie linijki. Program sam napiszę. To będzie najmniejszy problem w całej tej zabawie.
5. Kiedy próby ... ? Sam nie wiem. Zaczyna się robić ciepła, a moim drugim hobby jest jacht i żeglarstwo. Na łączności i budowanie urządzeń poświęcam czas jesienią i zima.
6. Przełącznik długi - taki mam i jest nierozbieralny. To jest E4 amerykańskiej firmy Electroswitch
7. Ja nie założyłem z tej lamy 600W.To jest zakładane moc strat, dopuszczana przez producenta.
Bazowałem na konstrukcji DC9DZ oraz opracowaniu ( arkuszu kalkulacyjnym ) F1FRY

_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 13.04.2014 11:42:20 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1812687
Od: 2008-10-4
Ilość edycji wpisu: 1 | Dla tych co nie znają, schemat wzmacniacza w wykonaniu HA8RM. Co prawda na GU78B a nie GU74B, ale chodzi mi o pokazanie stosunkowo prostej koncepcji układu z zabezpieczeniem lampy przed zniszczeniem ( kontrola prądu drugiej siatki )
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 14.04.2014 17:32:17 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1814133
Od: 2008-10-4
| Czekając na transformator zastanawiam się nad układami zasilania "siatki 1" oraz "siatki 2". Poniżej kilka schematów różnych rozwiązań. Może ktoś ma jeszcze coś sprawdzonego ?

_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp9ikf | 15.04.2014 08:03:21 |
Grupa: Użytkownik
QTH: JO90GC, Rybnik
Posty: 1197 #1814780
Od: 2010-3-17
| witam,
pomysł niezły, ale chyba bedzie trzeba wiecej mocy sterującej aby uzyskac właściwe napiecie "ekranu" a zatem i sprawność wzmacniacza w zakladanym zakresie. Chyba ze transformator podnniesie napięcie na tyle wysoko iż siatka dostanie to co potrzebuje.
pozdro.
jacek sp9ikf |
| | |
| sp2hfh | 15.04.2014 10:20:46 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1814951
Od: 2008-10-4
| Włodku, a jak wygląda sprawa mocy wyjściowej względem częstotliwości ? Kiedyś zastanawiałem się nad takim rozwiązaniem ( tzn. układ sterowany w katodzie )ale miałem obawy ( na podstawie zasłyszanych informacji )że nie uzyskam mocy na wyższych pasmach. Jak to zagadnienie ma się do rzeczywistości ?
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 04.05.2014 14:10:55 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1832727
Od: 2008-10-4
|
Transformator dojechał i zajął swoje miejsce.Pierwsze wiązki wykonane. Podłączyłem układ "soft startu" żarzenia - to te dwa rezystory pod transformatorem - 2,2 ohm oraz 3,3 ohm. Załączam w sekwencji jaku suma oraz pojedynczo. Na razie ręcznie.
Jaka powinna być poprawna sekwencja załączania? Ktoś mi mówił, że dopóki lampa nie jest rozgrzana nie podawać anodowego. Ale z tym będzie kłopot. Zarówno anodowe jak i żarzenie są na jednym transformatorze. Na pewno napięcia siatki drugiej nie będzie wcześniej jak napięcia anodowego.
Ogólnie chce zrobić tak: start wentylatora, żarzenia, siatki pierwszej ( minus), anodowe. Po chwili siatka druga.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| sp2hfh | 04.05.2014 17:06:48 |
Grupa: Użytkownik
QTH: Gdańsk JO94HI
Posty: 553 #1832853
Od: 2008-10-4
| Mam kilka sztuk HC-1/S85.
Ale na dobra sprawę, praktycznie na żadnym schemacie nie ma odłączanego anodowego. Ale że tak powinno się robić już słyszałem od kilku osób. Ciekawe, jak zachował by się zwykły przekaźnik o czterech stykach zwiernych, każdy po 440V. Teoretycznie da to 1760V. Oczywiście po stronie AC. Tylko zawsze istnieje nierównomierność załączania i rozłączania. A właśnie. Jak z wyłączaniem. Wentylator pozostanie dłużej włączony, do czasu schłodzenia lampy.
_________________
Mariusz
sp2hfh
FT857
FT1000MP MARK V Field
TM261
TS450SAt - long time ego
ant. H422
ant. WARC- home made multiband dipol
ant. Bazooka 40m - "holiday" antenna
ant. Bazooka 20m - "holiday" antenna |
| | |
| SP8LBK | 04.05.2014 18:38:09 |
Grupa: Użytkownik
QTH: Kraśnik KO10CX
Posty: 5366 #1832893
Od: 2010-8-3
| sp2hfh pisze:
Mam kilka sztuk HC-1/S85.
Ale na dobra sprawę, praktycznie na żadnym schemacie nie ma odłączanego anodowego. Ale że tak powinno się robić już słyszałem od kilku osób. Ciekawe, jak zachował by się zwykły przekaźnik o czterech stykach zwiernych, każdy po 440V. Teoretycznie da to 1760V. Oczywiście po stronie AC. Tylko zawsze istnieje nierównomierność załączania i rozłączania. A właśnie. Jak z wyłączaniem. Wentylator pozostanie dłużej włączony, do czasu schłodzenia lampy.
Zwróć uwagę na wartość izolacji styków. 440V to max napięcie przełączania a nie izolacji. I tu po pewnym czasie może się zrobić buuum.
_________________
Vy 73
Andrzej SP8LBK |
| | |
