| sp9nrb | 03.01.2021 22:09:54 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 3053 #6906875
Od: 2017-7-11
| SP8NTP pisze:
GiroM,
ŻADNYCH TRANZYSTORÓW TO NIE BĘDZIE TOOOO
Zajrzyj też na stronę http://cqham.ru/.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| Electra | 29.11.2024 03:23:14 |
 |
|
| | |
| sp3mep | 03.01.2021 22:32:25 |
Grupa: Użytkownik
Posty: 3893 #6907081
Od: 2009-2-21
|
jak jest naprawdę ?
tak jak pisze,
możesz jutro od 16:30 UTC potitać w co tygodniowych
zawodach OK1WC,(jeśli nie jestem w Qrl-u to tam jestem)
spory ruch ,
coraz więcej stacji SP,
można "poszaleć",
nie tylko ja się nauczyłem telegrafii w dwa tygodnie,
było nas tam ze 20 osób ,niektórzy titają do dziś ,ale mało,
minusem tego "szkolenia" było to
że Ci którzy na "serio"chcieli się nauczyć "titania"
nie mieli czasu na "harcerki" ,
a jak się ma 15 lat i są "harcerki" to
trudno skupić się tylko na "titaniu",
HNY,
(jeszcze)
_________________
Jurek
-------------------
od czasu jak znam alfabet Morsa nie mogę słuchać
padającego deszczu,
wczoraj wołał mnie na drinka,
trzy razy,
i to po imieniu,
(nie moje :-)) |
| | |
| sp3mep | 03.01.2021 23:05:08 |
Grupa: Użytkownik
Posty: 3893 #6907225
Od: 2009-2-21
| SP8NTP pisze:
,,,,,,,,,,,,,,,
Znany mi przypadek dziewczyny po 3-ch tygodniach szkolenia na obozie harcerskim od zera pewnie 7-grup łączność przy instruktorze owszem tak.
zapomniałem dodać,
bywałem na zawodach "szybkiej telegrafii",
(jako młokos nie wiele zwojowałem)
krążyły tam opowieści o "Koreankach"
które przy 200 znakach na minute potrafiły "zaostrzyć ołówek"
(wiadomo że ołówkiem pisze sie szybciej jak długopisem,
ten ołówek przynosi wiele skojarzeń )
osobicśie nie widziałem ale wierzę
że tak mogło być,
HNY,
_________________
Jurek
-------------------
od czasu jak znam alfabet Morsa nie mogę słuchać
padającego deszczu,
wczoraj wołał mnie na drinka,
trzy razy,
i to po imieniu,
(nie moje :-)) |
| | |
| SP8NTP | 03.01.2021 23:33:34 |
Grupa: Użytkownik
Posty: 432 #6907375
Od: 2017-3-19
Ilość edycji wpisu: 1 | HNY,
Baaardzo ciekawe opowieści ...
jest jako jeden z wielu portal do nauki telegrafii i tam rosjanin jako jedyny 60 grup jako rekord jest zarejestrowany.
Twoje doświadczenia o CW są nieocenione a ty tak żartobliwie...
Trochę Twoich doświadczeń by sie dla współczesnej młodzieży krótkofalarskiej przydało przy tej sposobności .
Co Ty na to ? Wszak "piszem tu nie dla siebie"
Ale Ale...
Lampowy TX CW przede wszystkim !!!8)8)
_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest jednak fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja
Pozdrawiam Andrzej. |
| | |
| SP8NTP | 03.01.2021 23:49:41 |
Grupa: Użytkownik
Posty: 432 #6907502
Od: 2017-3-19
| GiroM,
wybieraj.
Co wspólnie konstruujemy??
_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest jednak fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja
Pozdrawiam Andrzej. |
| | |
| sp3mep | 04.01.2021 00:00:25 |
Grupa: Użytkownik
Posty: 3893 #6907614
Od: 2009-2-21
| SP8NTP pisze:
,,,,,,,,
Twoje doświadczenia o CW są nieocenione a ty tak żartobliwie...
Trochę Twoich doświadczeń by sie dla współczesnej młodzieży krótkofalarskiej przydało przy tej sposobności .
Co Ty na to ? Wszak "piszem tu nie dla siebie"
ale ja wcale nie "żartobliwie"
pisują tu inni koledzy którzy w "tamtych" czasach także bywali na takich zawodach,
z niektórymi się tam "starłem"(raczej byli lepsi odemnie ale dlatego
do dziś się staram szlifować swoje umiejętności,)
(były to zawody LOK,nie byłem w klubie LOK-owskim ale z braku laku
"wypożyczano" mnie i mojego kolegę SP3MEQ któremu nie dorastałem do pięt
abyśmy LOK reprezentowali, takie czasy były
jako 15 latkowi ideologia latała mi koło bata),
tak czy owak fajnie jest umieć "titać"
i wcale nie trzeba być "mistrzem",
_________________
Jurek
-------------------
od czasu jak znam alfabet Morsa nie mogę słuchać
padającego deszczu,
wczoraj wołał mnie na drinka,
trzy razy,
i to po imieniu,
(nie moje :-)) |
| | |
| SP8NTP | 04.01.2021 00:18:59 |
Grupa: Użytkownik
Posty: 432 #6907756
Od: 2017-3-19
| Pewnie, że tak. Fajnie to ująłeś "fajnie jest umieć "titać""
Ja myślę , że każdy z nas powinien posiadać tą umiejętność./...
Dlatego napisz nam coś jeszcze .....z etapów poznawania CW.
Jakoś tak odnoszę wrażenie , że jak ktoś CW czyta na słuch to ma to tylko dla siebie .. wiadomo to mózg to czyta hi hi..
Tymczasem CW powinna się uczyć młodzież (znam 65-cio latka który określa siebie młodzieńcem krótkofalarskim hi hi )
_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest jednak fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja
Pozdrawiam Andrzej. |
| | |
| GiroM | 04.01.2021 08:30:26 |
Grupa: Użytkownik
Posty: 158 #6911045
Od: 2020-8-14
Ilość edycji wpisu: 5 | SP8NTP pisze:
GiroM,
wybieraj.
Co wspólnie konstruujemy??
Hmmm... wybierać można dłuuuugooo, a i tak znaleźć coś lepszego zaraz po zbudowaniu układu, który się wybrało.
Tak więc powstanie hybryda dwóch układów.
Z powodów takich, a nie innych:
- mam już za mało miejsca na biurku, aby postawić na nim duże urządzenie na stałe,
- nie muszę przekopywać strychu w poszukiwaniu lamp, 6N2P i 6P15P mam w szufladzie biurka
- kluczowanie będzie odbywać się w siatce drugiej pentody stopnia końcowego, co powinno zminimalizować "chirp" i "miauczenie" przy opuszczeniu klucza.
VFO i bufor będą z "ABC..."
https://obrazki.elektroda.pl/7030490200_1609744345.jpg
Stopień mocy z "Układy nadawcze i odbiorcze dla..." ze zmianą sposobu kluczowania.
https://obrazki.elektroda.pl/8543337800_1609744354.jpg
Ale tak naprawdę, to mogę przerobić ten pierwszy układ, zamieniając pi-filtr na wyjściu na filtr typu L jak w drugim układzie.
Heca polega tylko na tym, że w układzie z "ABC..." jest od groma dławików 2,5mH. A te w wykonaniu "powietrznym" i z sekcjonowanym uzwojeniem koszykowym są... nie do wykonania w moim przypadku.
SP9HAN |
| | |
| RV12P2000 | 04.01.2021 09:39:14 |
Grupa: Użytkownik
Posty: 886 #6911559
Od: 2019-5-24
|
Rozczarowuje mnie kolega, jakie L? |
| | |
| GiroM | 04.01.2021 10:02:59 |
Grupa: Użytkownik
Posty: 158 #6911694
Od: 2020-8-14
Ilość edycji wpisu: 4 | RV12P2000 pisze:
Rozczarowuje mnie kolega, jakie L?
Bardzo się cieszę, że nie zawiodłem.
No to T-pół może?!

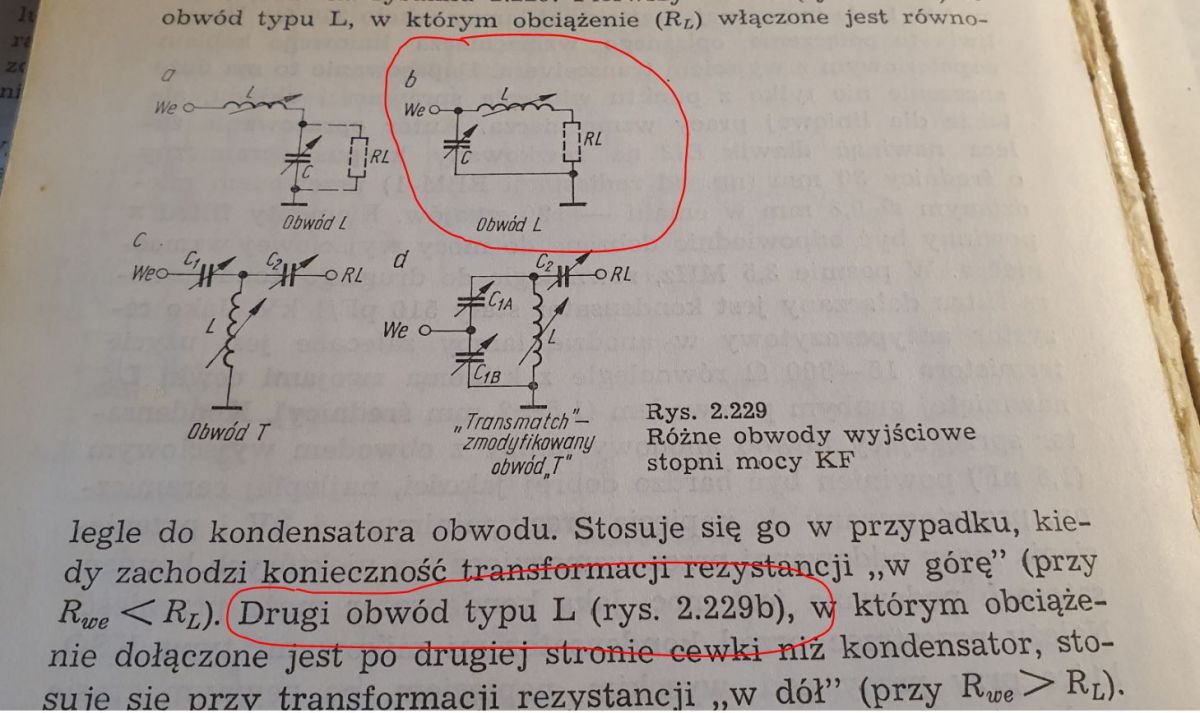

No ale z kolei https://obrazki.elektroda.pl/8069160200_1609750918.jpg więc się już trochę gubię.
|
| | |
| sp3slu | 04.01.2021 11:24:19 |
Grupa: Użytkownik
QTH: MARIANTÓW JO92FC
Posty: 1486 #6912355
Od: 2010-9-14
| sp3mep pisze:
.....
możesz jutro od 16:30 UTC potitać w co tygodniowych zawodach OK1WC.......spory ruch , coraz więcej stacji SP
Jurek SP3MEP możesz podać info, link do tych zawodów ? Jestem zainteresowany.
SP3SLU |
| | |
| Electra | 29.11.2024 03:23:14 |
|
|
| | |
| SP5XMI | 04.01.2021 11:53:03 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 3444 #6912500
Od: 2012-12-16
Ilość edycji wpisu: 1 | Ja bym polecił coś mega klasycznego nadajnik na 6L6albo jego lepsza wersja - oscylator na 6AG7 i stopień mocy na 6L6- wszak to konstrukcja jeszcze sprzed wojny. Lampa 6L6 jest nadal produkowana, jej radziecki odpowiednik to 6P3S, 6AG7 zastąpisz radziecką 6P9/6P9P. Oczywiście niezbędny jest kwarc na dane pasmo, taki nadajnik pracuje również z kwarcem o dwa razy niższej częstotliwości.
Dlaczego takie? Bo są najprostsze w realizacji. Jeśli w tym prostszym wyjmiesz rezonator kwarcowy i podasz w to miejsce przez kondensator 1nF/300V sygnał z zewnętrznego generatora (VFO, synteza), będziesz mieć całkiem fajnie działający nadajnik. Nadawałem z tego, dawało radę.
Kolejny etap to klucz z epoki (ja mam buga).
Ważna sprawa - w obu konstrukcjach w stanie otwartym masz dość wysokie napięcie na kluczu po stronie "gorącej".
_________________
Sent from Marconi Oceanspan with 3x807 in the finals.
Pozdrawiam, SP5XMI Marcin |
| | |
| GiroM | 04.01.2021 12:58:25 |
Grupa: Użytkownik
Posty: 158 #6913011
Od: 2020-8-14
Ilość edycji wpisu: 3 | SP5XMI pisze: Ja bym polecił coś mega klasycznego nadajnik na 6L6albo jego lepsza wersja - oscylator na 6AG7 i stopień mocy na 6L6- wszak to konstrukcja jeszcze sprzed wojny. Lampa 6L6 jest nadal produkowana, jej radziecki odpowiednik to 6P3S, 6AG7 zastąpisz radziecką 6P9/6P9P. Oczywiście niezbędny jest kwarc na dane pasmo, taki nadajnik pracuje również z kwarcem o dwa razy niższej częstotliwości.
...
Dzięki. Nawet wczoraj na YT oglądałem film LA6NCA, na którym testował jakiś niemiecki szpiegowski TRX.
A klucz mam, dokładnie to będę miał wkrótce, TKF.
|
| | |
| stasiek | 20.01.2021 13:26:00 |
Grupa: Użytkownik
Posty: 1170 #7055583
Od: 2011-9-10
Ilość edycji wpisu: 1 | Schemat świetnego nadajnika lampowego telegraficzno /fonicznego SP5ARH http://wuwuwu.trioda.com/images/magazines/radioam_krotkofal/1966_03.jpg
Na tej konstrukcji wielu kolegów się uruchomiło. Gdzieś na HM powinien być schemat lub na Triodzie. |
| | |
| sp1fpg | 20.01.2021 13:41:54 |
Grupa: Użytkownik
Posty: 71 #7055715
Od: 2018-11-7
|
Schematy, owszem ładne ale wykonanie TX-a na lampach trzeba zacząć od zasilacza !
Zdobycie historycznych lamp może być trudne !
Ja kiedyś wykonałem podobny TX z VXO żeby nie tracić czasu na wykonanie stabilnego VFO ! Użyłem lamp = EF80 (VXO) + 6P15 jako PA = ok. 5 W.
Jeszcze pozostaje sprawa dobrego RX-a ?
Powodzenia na pasmach ! 73 Henryk |
| | |
| SP8NTP | 20.01.2021 13:47:12 |
Grupa: Użytkownik
Posty: 432 #7055719
Od: 2017-3-19
Ilość edycji wpisu: 2 | stasiek pisze:
Schemat świetnego nadajnika lampowego telegraficzno /fonicznego SP5ARH http://wuwuwu.trioda.com/images/magazines/radioam_krotkofal/1966_03.jpg
Na tej konstrukcji wielu kolegów się uruchomiło. Gdzieś na HM powinien być schemat lub na Triodzie.
Stasiek przecież ...TU
_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest jednak fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja
Pozdrawiam Andrzej. |
| | |
| SQ5KVS | 20.01.2021 14:07:38 |
Grupa: Użytkownik
QTH: Warszawa/Gocław
Posty: 2339 #7055857
Od: 2011-9-28
| Patrzę na te schematy i faktycznie na bugu będzie kilkaset woltów przy rozłączeniu, co jeszcze może ujdzie ale czy kondensator w katodzie nie będzie się rozładowywał przez klucz co doprowadzi do szybkiej degeneracji styków?
_________________
Karol SQ5KVS |
| | |
| SP8NTP | 20.01.2021 15:21:42 |
Grupa: Użytkownik
Posty: 432 #7056414
Od: 2017-3-19
Ilość edycji wpisu: 4 | Kluczowany MOS-FET wysokonapięciowy rozwiązuje sprawę ....
tylko, że to nie lampa hi.. acz z lampą ma trochę wspólnego
A jak nie to XIX-o wieczny wynalazek = przekaźnik
_________________
Jakakolwiek forma życia na planecie Ziemia aby przetrwać ( z wyjątkiem większości roślin) żywi się unicestwianiem innego rodzaju życia.My ludzie robimy to od poczęcia. -:) Niewytłumaczalny jest jednak fakt unicestwiania się w ramach jednej rasy: LUDZKIEJ.ja
Pozdrawiam Andrzej. |
| | |
| GiroM | 20.01.2021 16:55:21 |
Grupa: Użytkownik
Posty: 158 #7056971
Od: 2020-8-14
| Więc jest tak.
6L6 i jej odpowiedniki odpadają, ponieważ posiadany transformator sieciowy, dostarczy tylko 50mA prądu anodowego.
Nie chcę inwestować w nowy, bo urządzenie ma być raczej gadżetem z okazji powrotu do korzeni, aniżeli nadajnikiem do codziennej pracy. Od tego jest IC-7300
Jak najwięcej elementów z "przydasi". Udało mi się już znaleźć dławik anodowy.
Pozostają w zasięgu stopnie mocy na EL84/6P15P, itp.
Jako odbiornik współpracujący będzie IC-735, podłączony wejściem odbiornika przez przekaźnik wbudowany w nadajnik.
Pasmo? 7 i 10MHz lub tylko to ostatnie.
VXO z potencjalną możliwością podłączenia zewnętrznego VFO.
|
| | |
| SQ5KVS | 20.01.2021 17:32:10 |
Grupa: Użytkownik
QTH: Warszawa/Gocław
Posty: 2339 #7057232
Od: 2011-9-28
| I fajnie. Ja czekam z budową lampowca aż teściom zepsuje się pewne urządzenie AGD w pięknej obudowie ze stali nierdzewnej, z miejscem na analogową skalę sznurkową, wyglądające wypisz wymaluj jak radyjka z lat międzywojnia (aczkolwiek z radiem nie ma nic a nic wspólnego). No ale choć używają codziennie, to już 4 lata działa, produkcja nie chińska... Pytam co miesiąc. Wiadomo, obudowa rzecz najważniejsza
_________________
Karol SQ5KVS |
| | |
