Modulator DSB na diodach pojemnościowych


sp3nyu	07.04.2014 20:25:49
Grupa: Użytkownik QTH: Iłowa JO71OL Posty: 2536 #1807560 Od: 2011-2-8 Ilość edycji wpisu: 1	stasiek pisze: (...) sp3nyu-aparata to u ciebie pewnie brak a "rozuma" na pewno !!!!!(...) /????? stasiek, nie ma co się irytować. Zmobilizować nieco chciałem tylko Dalej skrzynkę mam pustą... Jeżeli uraziłem - przepraszam. Ja tam się do Twojej płytki nie czepiam - dla mnie ok! Takie były elementy w owych czasach. Jak się projektowało płytkę, to do tego co się akurat miało pod ręką. Wspomnieć jeszcze trzeba że, SP2HLS w latach 80-tych dużo publikował w Biuletynie i były to ciekawe rozwiązania. _________________ vy 73! Janek SP3NYU ------------------------------------------------------ Warto przeczytać...

Electra	08.02.2025 09:05:15


sq8luv	07.04.2014 20:54:42
Grupa: Użytkownik QTH: Kawka/ Lublin KO11fj Posty: 1736 #1807592 Od: 2011-3-13	stasiek pisze: sq6ade-co z masami???... A pewnie to: _________________ Krzysztof SQ8LUV

sq6ade	07.04.2014 23:17:59
Grupa: Użytkownik QTH: Wrocław (Breslau) Party-n Posty: 15203 #1807713 Od: 2008-3-21	sq8luv pisze: stasiek pisze: sq6ade-co z masami???... A pewnie to: O właśnie .... - niby nic ale.... _________________ Wiosna się budzi w całej naturze Witana rzewnym słowików pieniem, W zielonym gaju, ponad strumieniem, Kwitną prześliczne dwie róże.

SQ7HJB	03.08.2014 22:38:15
Grupa: Użytkownik Posty: 89 #1908436 Od: 2008-12-22	W wątku opisano zalety modulatora na diodach pojemnościowych. A jakie są jego wady? Nie jest powszechnie stosowany w trx-ach. Pozdrawiam Marek SQ7HJB _________________ http://sq7hjb.pl

stasiek	05.08.2014 16:58:44
Grupa: Użytkownik Posty: 1175 #1909695 Od: 2011-9-10	Wad nie widzę, same zalety to trzeba wykonać.Ile ja się kwartetów-diody namierzyłem, nakombinowałem,transformatorów na rdzeniach i zawsze był jakiś problem. Tu po wykonaniu raz zrównoważony i zapominamy o modulatorze. Wykonaj i sam ocenisz. Od tego wykonania nie widzę potrzeby wykonania innego modulatora.Nowy trx który składam też ma taki modulator. sq6ade...tak w biuletynie pewnie ze 30 lat temu narysowali...tak rysowali masy. Co by makulatury było mniej interesujące układy wyciąłem i do "czarnej teczki " /?????

sp3nyu	05.08.2014 17:05:15
Grupa: Użytkownik QTH: Iłowa JO71OL Posty: 2536 #1909699 Od: 2011-2-8	stasiek pisze: Wad nie widzę, same zalety to trzeba wykonać.Ile ja się kwartetów-diody namierzyłem, nakombinowałem,transformatorów na rdzeniach i zawsze był jakiś problem. (...) - patrz na ostatnie zdanie, Stasiek. To i te wady dostrzeżesz Cały szkopuł w liniowości... _________________ vy 73! Janek SP3NYU ------------------------------------------------------ Warto przeczytać...

sp3suz	05.08.2014 18:52:47
Grupa: Użytkownik QTH: JO72SV Posty: 3417 #1909776 Od: 2011-3-19	Liniowość liniowością ale... Kwartety powinny byc pomierzone jak trzeba. Ja to robie tak: Biore wszystkie diody jednego typu i przewlekam przez kartonik jedna pod drugą. tak z pięcdziesiat , sto sztuk wszystkie w jedną stronę. Potem wszystkie diody z jednej strony łączę pionowym drucikiem ( mozna polutować),a następnie biore miernik i mierze każdą diodę rezultaty zapisując obok danej diody cienkim ołóweczkiem. Po pół godzinie mam wszystkie zmierzone. Ze stu sztuk mogę mieć co najmniej cztery kwartety w tym dwa na "brzytwe" dobrane co do milivolta. Polecam! Z diodami pojemnośćiowymi jeszcze nie próbowałem ale może kiedyś trzeba będzie pomierzyć te kikadziesiąt. Troche to małe ma rozmiary ale ciekaw jestem rezultatów pomiarów. _________________ Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie!

sp3nyu	05.08.2014 21:00:33

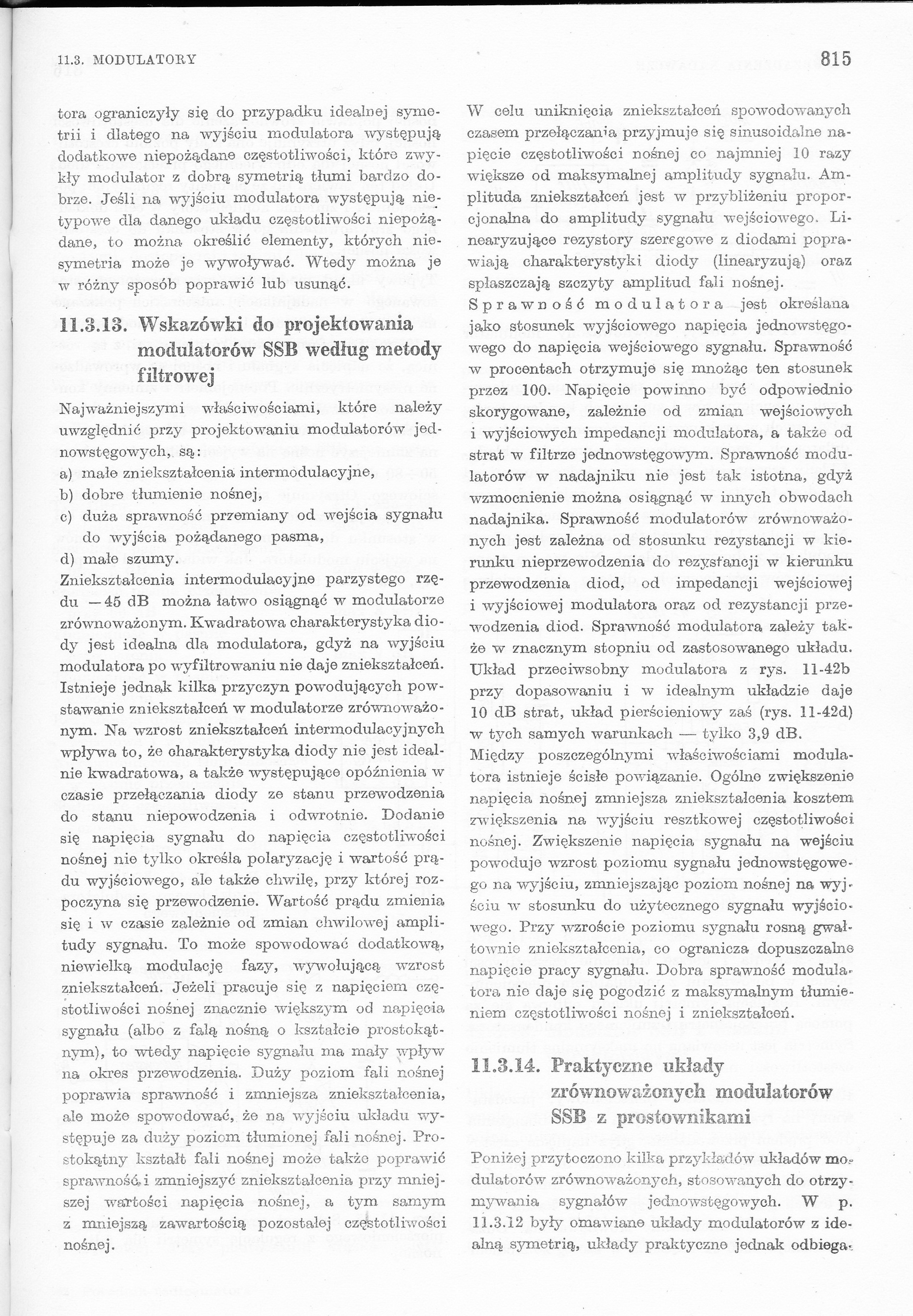

Grupa: Użytkownik QTH: Iłowa JO71OL Posty: 2536 #1909849 Od: 2011-2-8	sq9dhc pisze: sp3nyu pisze: Cały szkopuł w liniowości... Mówisz że w mieszaczu o liniowość chodzi...hmm. Jak zwał, tak zwał - odniosłem się do wpisu Staśka. Tak, wiem - podroczyć tylko się chciałeś... Celem uzupełnienia wątku: - "Poradnik Radioamatora" WKiŁ 1983. Miałem na myśli to, o czym na str.814 napisano... P.S. - jak tam prace z Twoim modulatorem ? _________________ vy 73! Janek SP3NYU ------------------------------------------------------ Warto przeczytać...

SQ7HJB	05.08.2014 22:47:58
Grupa: Użytkownik Posty: 89 #1909921 Od: 2008-12-22	Zastanawia mnie ten zapis ze strony 818 (ostatni skan) o konieczności wyprowadzenia P2 na zewnątrz? Jeśli modulator bardzo ładnie się równoważy i trzyma parametry to po co to na zewnątrz wyprowadzać? Z pewnością spróbuję wykonać taki modulator i wtedy wszystko stanie się jasne. Pozdrawiam Marek SQ7HJB _________________ http://sq7hjb.pl

sp3suz	06.08.2014 06:31:40
Grupa: Użytkownik QTH: JO72SV Posty: 3417 #1910013 Od: 2011-3-19	P-2 na zewnątrz wyprowadzic można w prostszych urzadzeniach gdzie zestrojenie wymaga wysłania nośnej w eter. Patrz - lampowa wersja SP5WW. Teraz mozna przy PP9 A-2 lub nawet A-3 zrobic to inaczej. Kiedyś nie było takiej mozliwośći i trzeba było rozformowac modulator aby to sie udało. _________________ Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie!

SQ7HJB	06.08.2014 11:19:56
Grupa: Użytkownik Posty: 89 #1910254 Od: 2008-12-22	I to jest dla mnie dobra informacja. Trzeba zmontować i popracować. Dzięki za informacje. Pozdrawiam Marek SQ7HJB _________________ http://sq7hjb.pl

Electra	08.02.2025 09:05:15


sp3nyu	06.08.2014 12:32:35
Grupa: Użytkownik QTH: Iłowa JO71OL Posty: 2536 #1910315 Od: 2011-2-8	Jeszcze jeden skan, celem zilustrowania postu Władka SP3SUZ: "Układy nadawcze i odbiorcze dla krótkofalowców" Wiktor Chojnacki, WKiŁ 1979 Wspomniany artykuł z RiK 12/74 prezentowałem na początku wątku. _________________ vy 73! Janek SP3NYU ------------------------------------------------------ Warto przeczytać...

sp3nyu	06.08.2014 12:56:33
Grupa: Użytkownik QTH: Iłowa JO71OL Posty: 2536 #1910330 Od: 2011-2-8	Fakt, diody powinny mieć przeciwną polaryzację... _________________ vy 73! Janek SP3NYU ------------------------------------------------------ Warto przeczytać...
