Budowa podstawowych analizatorów.


usuniety8_02_2021	02.08.2012 09:21:09
Grupa: Użytkownik QTH: Suszec JO90JB Posty: 9221 #983374 Od: 2008-10-24	A czy reset przez gniazdo ACC nie zadziałał ? A co jest wygodniejsze? Reset czy On/Off

Electra	28.11.2024 11:17:55


sp8nth	02.08.2012 13:30:59
Grupa: Użytkownik Posty: 716 #983514 Od: 2008-9-2	Max6 posiada reset procesora - obok gniazda karty SD mała dziurka a w niej switch, wystarczy kawałek igły, wykałaczki i po problemie, co do resetu w gnieździe ACC to ostateczność i należy go stosować jak już nie ma wyjścia. Przełącznik ON/OFF- odcięcie zasilania był rozważany, jednak jak do tej pory zawieszenia nie dające się naprawić resetem procka to rzadkość. Przy normalnej eksploatacji i dbałości o rozładowanie potencjału w antenie przed pomiarami żadne zawieszenia się nie zdarzają, w kwestii hibernacji systemu z podpiętym max-em - taka opcja nie była testowana więc nie mam zdania na ten temat. Grzegorz

usuniety8_02_2021	02.08.2012 14:08:37
Grupa: Użytkownik QTH: Suszec JO90JB Posty: 9221 #983540 Od: 2008-10-24	w kwestii hibernacji systemu z podpiętym max-em - taka opcja nie była testowana więc nie mam zdania na ten temat. Kuba zapomniał wyłączyć opcje hibernacji w systemie i dlatego miał zonka

SP3SWJ	02.08.2012 23:59:50
Grupa: Użytkownik QTH: JO82LK Posty: 1518 #983929 Od: 2009-9-15	:-) Witam piszących i czytających .... ;-) Każdy miernik jest dobry - w zakresie zastosowań do jakiego jest przeznaczony ;-) Wobuloskop (SNA) nigdy nie będzie Analizatorem Wektorowym (VNA).... i odwrotnie... :-) a MAX6 do obydwa mierniki w jednej obudowie ;-) stąd nazwa SVNA ... Należy pamiętać że NWT to SNA ... (Scalar Network Analyser) ... i nawet jak do niego dołączymy mostek SWR to będzie Analizatorem SWR - a nie VNA. W temacie NWT ... mam takowe i to made by SP4MSU ... ;-) hihi chyba już od tak dawna że zapomniałem gdzie leży ten miernik ... i jeśli już o opcjach dodatkowych do mierników... do NWT można podłączyc druga sonde albo mostek SWR a do MAX6 ... dwie zewnetrzne dodatkowe sondy "scalarne" Ostatnio dodałem do MAX6 nowe funkcje zle z przepracowania nie mam czasu ich opublikować "oficjalnie" - chociaż już część kolegów ma wgrany najnowszy program: - Wykres R X w trybie LCD - zapis plików w formatach Zplot S2P oraz "ludzkim" - czyli zwykłe dane pomiarowe w tabelce ;-) :-) dane można odczytać w zwyczajnym notatniku albo robić własne wykresy w XLS ... W wolnych chwilach staram się realizować postulaty użytkowników MAX-ów .... a tu taka ściąga - do czego przydają się pliki zapisane w formacie S2P .... http://sp2swj.sp-qrp.pl/RFsim99/ ... .... koszty koszty .... Osoby które na zjeździe np ŁOŚ miały okazje zajrzeć do środka MAX6-500 widziały taki mały generator taktujący 1,25 GHz ... coż fajny malusi ale kosztuje prawie 40 euro ... a w NWT zam generator jest wielkości połowy MAXa ... ... i powtórzę - każdy mienrik jest lepszy niz jego brak.... a apetyt rośnie w miarę mierzenia ;-) _________________ Pozdrawiam wszystkich Jarek SP3SWJ

SP3SWJ	03.08.2012 00:01:12

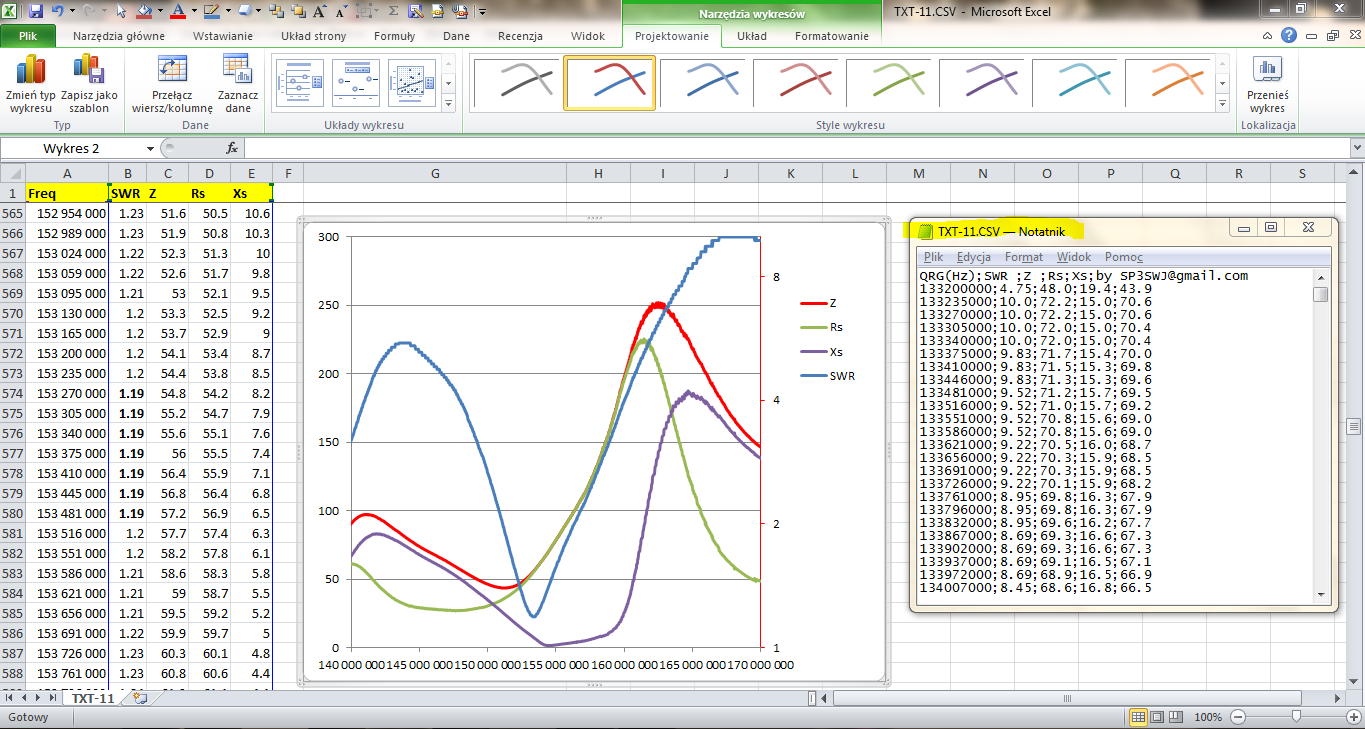

Grupa: Użytkownik QTH: JO82LK Posty: 1518 #983930 Od: 2009-9-15	klik klik,,, link do obrazka z "tekstowymi" pomiarami http://www.sp2swj.sp-qrp.pl/SP3SWJ/MAX6/NEWS/TXT/MAX6_TXT_data.PNG _________________ Pozdrawiam wszystkich Jarek SP3SWJ
