| Cześć,
gdzie można kupić płytkę miedzianą 22x16x1.5 cm.
Ktoś zna dostawcę?
73 Jacek
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| Electra | 15.05.2025 17:30:49 |
 |
|
| | |
| SP6FPH | 11.05.2025 11:13:43 |
Grupa: Użytkownik
Posty: 795 #8273451
Od: 2012-3-15
Ilość edycji wpisu: 6 | Witaj Jacek.

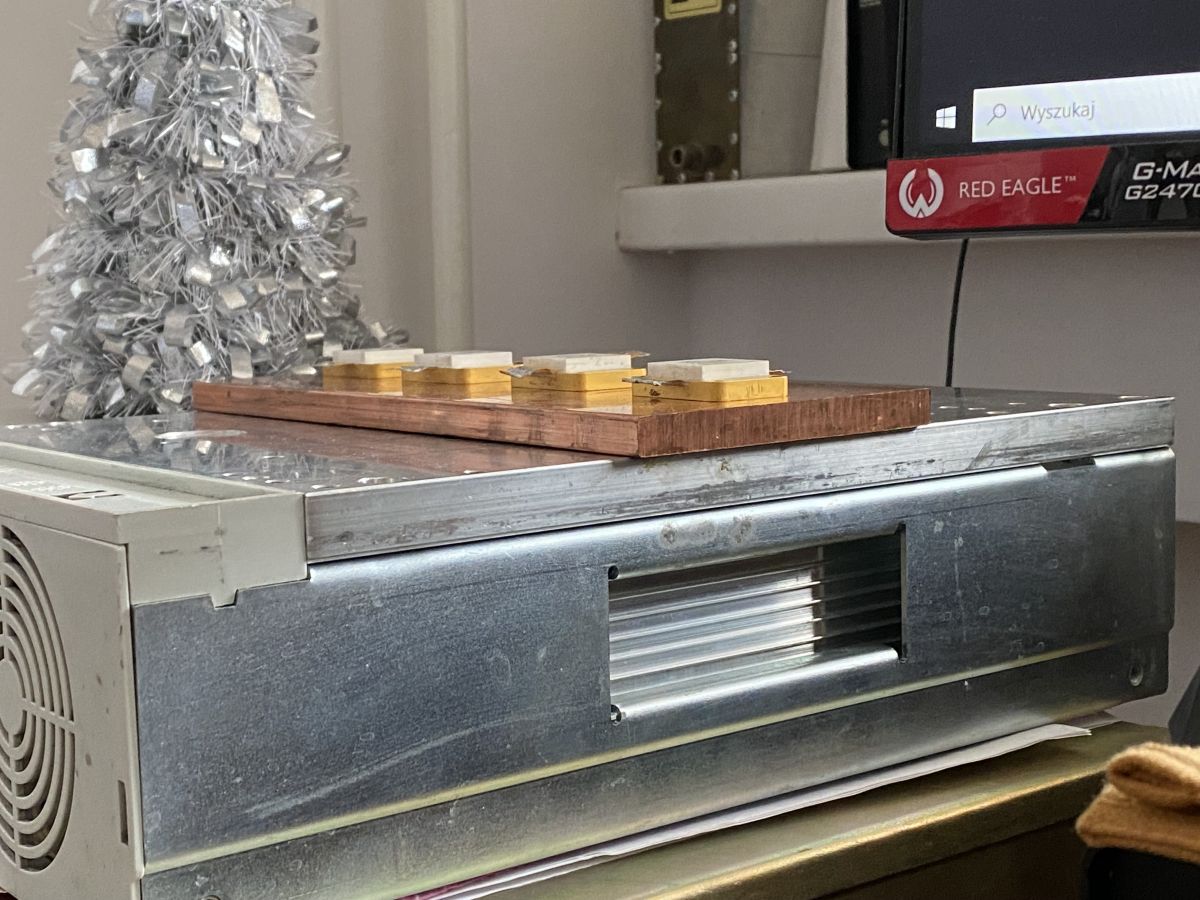

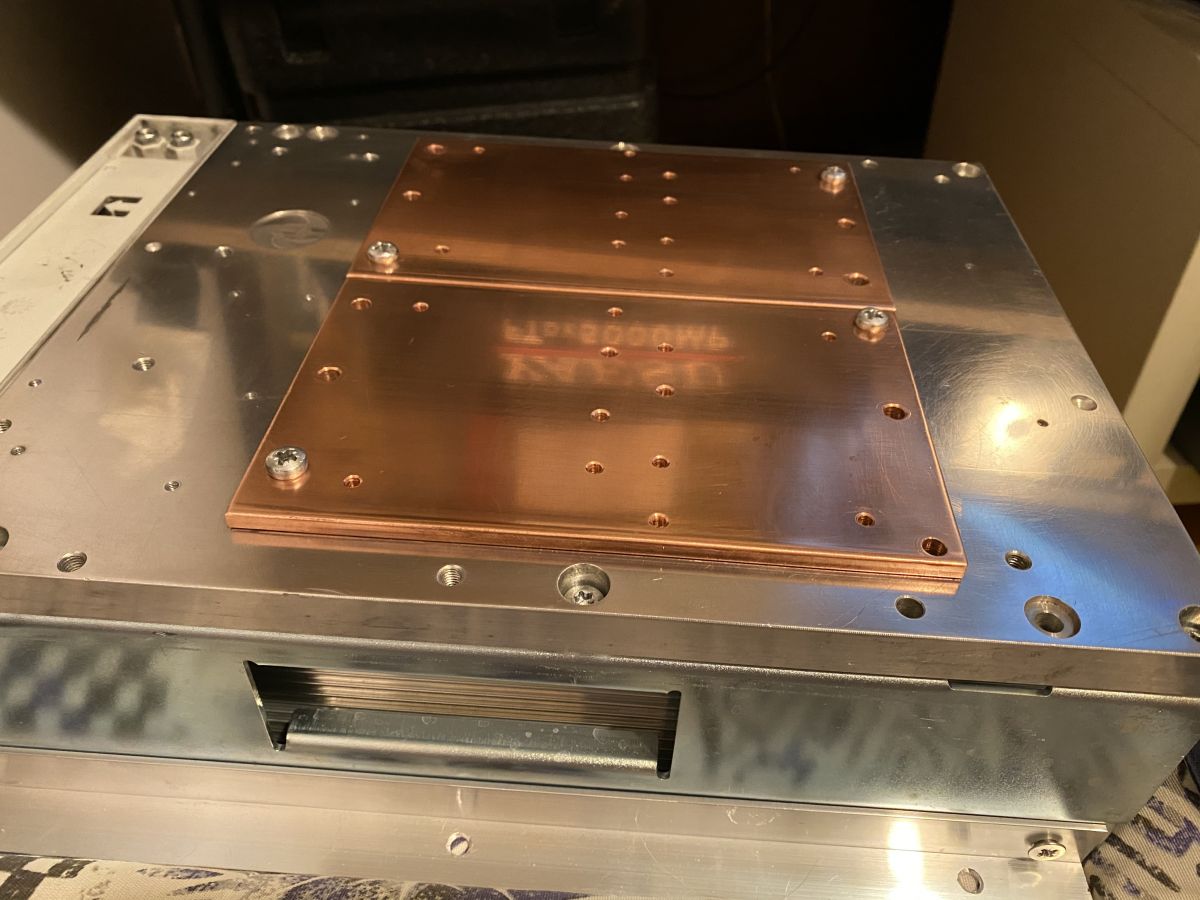

We Wrocławiu , ul. Grabiszynska kolo Hutmenu , obok stacji benzynowej stoi budynek w ktorym kupisz taka tasme.
Przypomne,że ta tasma ma za zadanie przejac szybko ciepło z tranzystora i oddac je na radiator , czyli grubosc takiej tasmy max 5mm , nie 10mm , bo pojemnosc cieplna takiej tasmy 10mm-trowej jest juz duza i zamiast szybko przejąć i doddawac ciepło do radiatora kumuluje je.
https://obrazki.elektroda.pl/9132687900_1710343953.jpg
https://obrazki.elektroda.pl/4339758600_1641982155.jpg
Jozek.
P.S. https://obrazki.elektroda.pl/9040407900_1403090128.jpg
Pod tranzystorami TH430 w wojskowym pa ,wykonanym przez firme Thomson ,jest wykrzystana tasma miedziana o grubosci 5mm.
Widac ja na zdjeciu. |
| | |
| sp3suz | 11.05.2025 11:24:20 |
Grupa: Użytkownik
QTH: JO72SV
Posty: 3423 #8273454
Od: 2011-3-19
| Coś Ci podpowiem. Swego czasu naprawiałem spawarki. W spawarkach elektronicznych jest płyta aluminiowa która ma wewnątrz poprowadzone kanały chłodnicze. Użyj tego! Te tranzystory w spawarkach inwertorowych ( Kemppi , czy Kemppo lub nawet polskiej produkcji maja chłodzenie płynem które jest bardzo wydajne. Owszem płyn do chłodnic jest z lekka trujący ale wydajność chłodzenia jest imponująca. 4 tranzystory a'600 Wat każdy a chłodniczka 15x 15 cm. Warto spróbować.
_________________
Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie! |
| | |
| SP6FPH | 11.05.2025 11:29:42 |
Grupa: Użytkownik
Posty: 795 #8273456
Od: 2012-3-15
Ilość edycji wpisu: 1 | Nie polecam radiatorow , w ktorych ciepło przejmowane jest przez wode lub jakis inny czynnik chlodzacy , bo elektronika nie toleruje zalania.Znane mi sa przypadki wzmacniaczy , w ktorych układ chlodzacy z wykorzystaniem płynu ,rozszcelnił sie.
Takie rozszcelnienie jest b . kosztowne.
Jozek |
| | |
| SP6ABO | 11.05.2025 11:37:04 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273457
Od: 2018-4-30
|
Dzięki Józku za szybką odpowiedź. Zakładam, że jest to sklep fabryczny Hutmenu.
Co do grubości rozpraszacza ciepła, nota aplikacyjna Motoroli AR347 podaje minimalną grubość .0375" czyli prawie 1 cm.
Coś tam trzeba będzie zfrezować z obu stron.
73 Jacek
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| sp3suz | 11.05.2025 11:37:30 |
Grupa: Użytkownik
QTH: JO72SV
Posty: 3423 #8273458
Od: 2011-3-19
| @ SP6FPH Owszem ale ja w swojej karierze jeszcze nie stwierdziłem żeby w spawarce taki przypadek nastąpił. Dlatego polecam właśnie ten układ. Bo ten akurat jest dobry. Owszem jak się coś sfuszeruje to może się rozlać. Tu się zgadzamy. Ale dlaczego Kolega autor postu miałby lipę odstawić? Zrobi porządnie i będzie zadowolony.
_________________
Pijmy piwo jedzmy śledzie , będziem silni jak niedzwiedzie! |
| | |
| SP2LIG | 11.05.2025 11:44:09 |
Grupa: Użytkownik
QTH: GDYNIA
Posty: 13122 #8273460
Od: 2009-3-16
| "Te tranzystory w spawarkach inwertorowych ( Kemppi , czy Kemppo lub nawet polskiej produkcji maja chłodzenie płynem które jest bardzo wydajne."
W mojej spawarce inwertorowej KEMPPI nie ma chłodzenia jakimkolwiek płynem, jest natomiast chłodzenie powietrzem.
Jeżeli piszesz że w spawarkach inwertorowych Kemppi to pisz w jakich, na bank nie we wszystkich.
_______________
Greg SP2LIG |
| | |
| SP6ABO | 11.05.2025 11:47:06 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273462
Od: 2018-4-30
| sp3suz pisze:
Coś Ci podpowiem. Swego czasu naprawiałem spawarki. W spawarkach elektronicznych jest płyta aluminiowa która ma wewnątrz poprowadzone kanały chłodnicze. Użyj tego! Te tranzystory w spawarkach inwertorowych ( Kemppi , czy Kemppo lub nawet polskiej produkcji maja chłodzenie płynem które jest bardzo wydajne. Owszem płyn do chłodnic jest z lekka trujący ale wydajność chłodzenia jest imponująca. 4 tranzystory a'600 Wat każdy a chłodniczka 15x 15 cm. Warto spróbować.
A jak z wykonaniem otworów i ich gwintowaniem? Wystarczy grubości?
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP6FPH | 11.05.2025 11:47:39 |
Grupa: Użytkownik
Posty: 795 #8273463
Od: 2012-3-15
Ilość edycji wpisu: 8 | Jacek przepraszam
Plyt miedzianych o grubosci 15 mm nie kupisz pod wskazanym przeze mnie adresem.
Sa tylko tasmy 10-cio i 5-cio milimetrowe i cienkie blachy o dlugosc wg potrzeby , jest pila mechaniczna , sprzedawca tnie na wymiar podany przez klienta.
Jozek
P.S. W rozpraszaczu miedzianym wykonujemy otwory , nie gwintujemy ich ,bo bardzo łatwo zerwiesz gwint .
Gwintujemy otwory w radiatorze aluminiowym.
|
| | |
| SP6J | 11.05.2025 11:53:58 |
Grupa: Użytkownik
QTH: Stara Kamienica JO70SV
Posty: 61 #8273464
Od: 2016-12-28
| A co to za tranzystory ,że potrzebują tyle oddać ciepła ?
_________________
SP6PCP(SN6J) member |
| | |
| SP6FPH | 11.05.2025 11:59:01 |
Grupa: Użytkownik
Posty: 795 #8273466
Od: 2012-3-15
Ilość edycji wpisu: 5 | O gratuluje AR347 .
Ja tez mam w planie pa na 2 X AR347
Na zdjeciu jest pokazany rozpraszacz miedziany o grubosci 10mm , ale nie wykorzystam go , bedzie do innych celow.
Zastosuje tasme o grubosci 5mm , nie wiecej.
Pa na jednym module , to max 800W z dobrym IMD3 .
Mam pytanie czy masz AR437 w domu i czy mozesz podc mi wymiary pcb ?

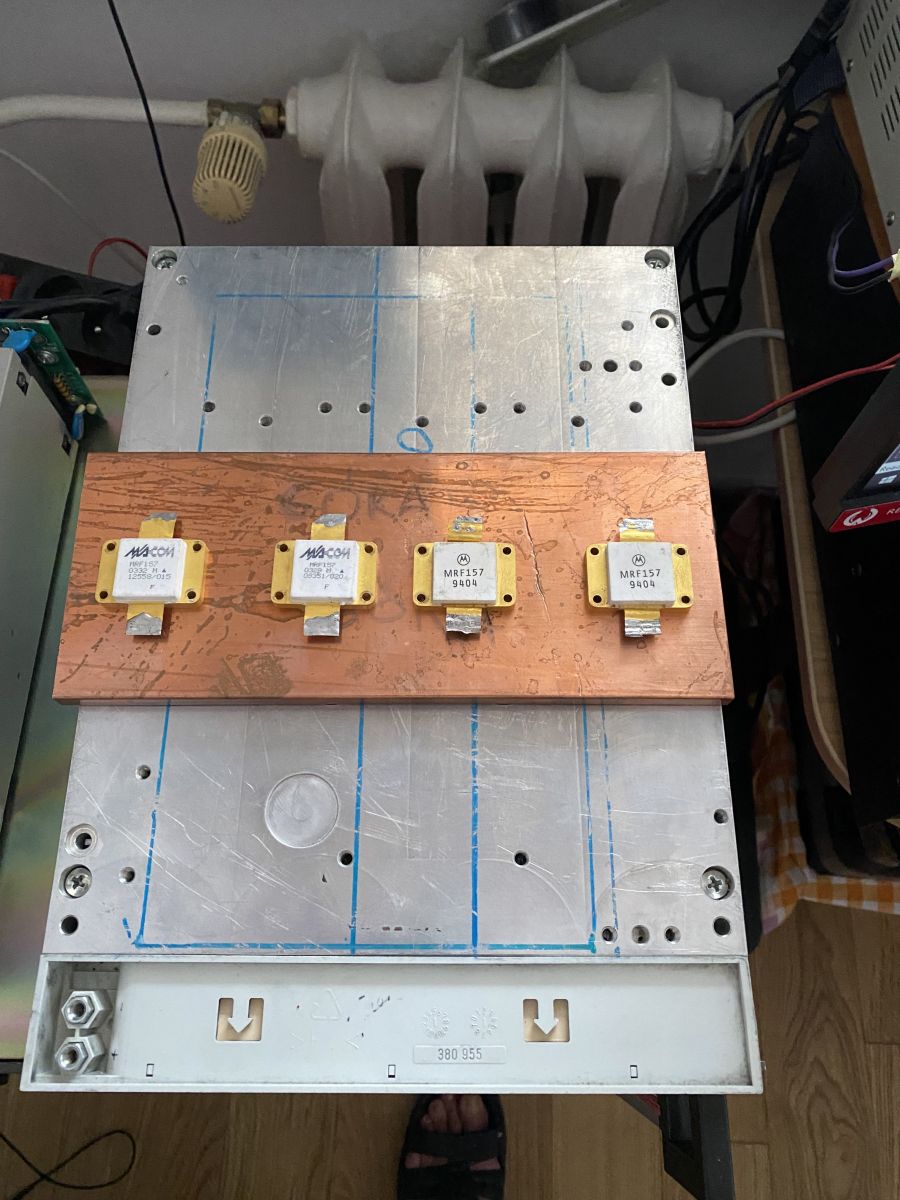

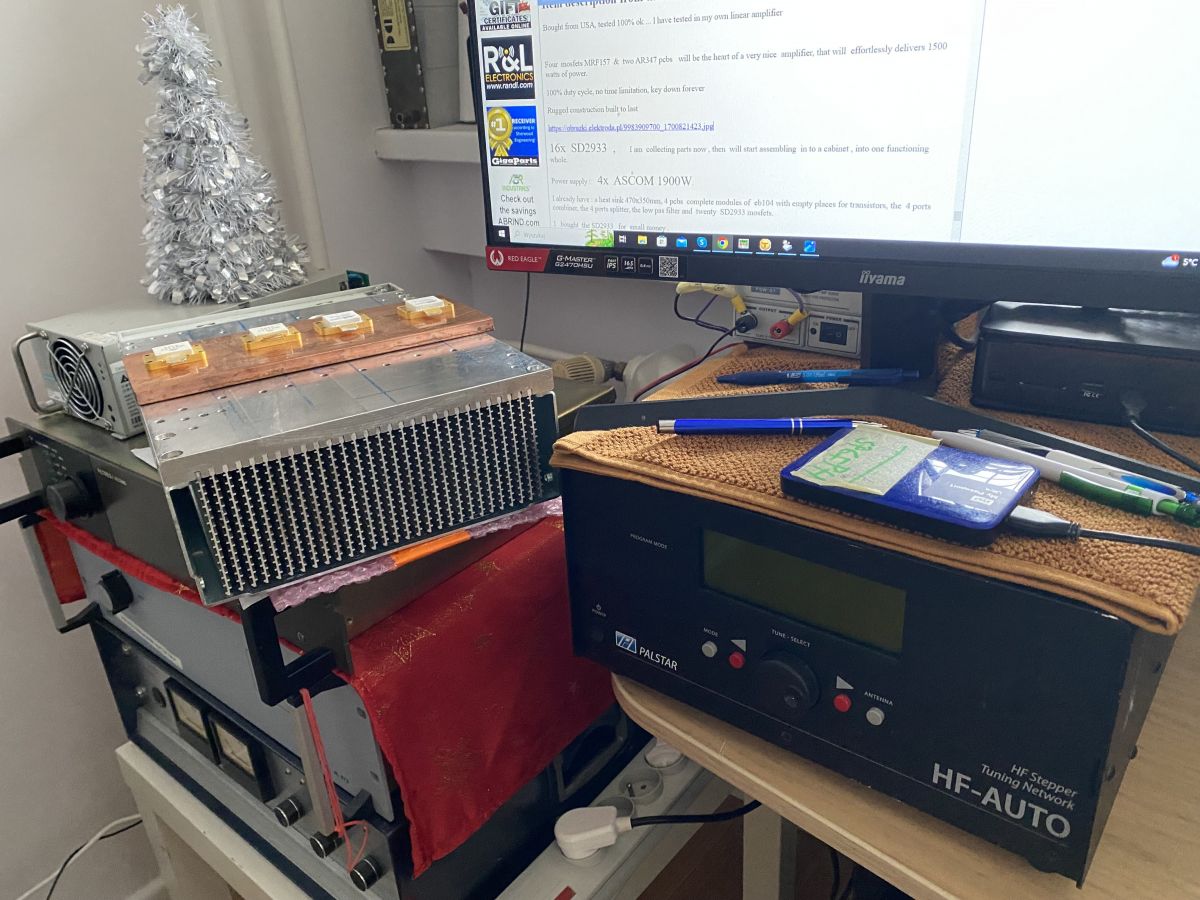

https://obrazki.elektroda.pl/9983909700_1700821423.jpg
https://obrazki.elektroda.pl/8547773000_1700821833.jpg
https://obrazki.elektroda.pl/3517235100_1700824650.jpg
Przypomne , ze MRF157 sa w stanie rozproszyć 2700W na ciepło bez uszczerbku !
Jozek
P.S
My tu o wzmacniaczach, a nie spawarkach .Ja znam przypadki zalania pa przez czynnik chlodzacy
Podałem informację o sklepie firmowym Hutmenu z galanterią miedzianą |
| | |
| Electra | 15.05.2025 17:30:49 |
|
|
| | |
| canis_lupus | 11.05.2025 12:06:35 |
Grupa: Użytkownik
QTH: Kraków
Posty: 7905 #8273474
Od: 2013-7-18
| Chłodzenie cieczą, jedyne co zapewnia to szybki TRANSPORT ciepła od źródła ciepła do radiatora, co samo w sobie nie powoduje lepszego chłodzenia i nie powoduje, że nie potrzebujemy odpowiednio dużej powierzchni oddającej ciepło. Układy chłodzenia wodnego przy zachowaniu odrobiny zdrowego rozsądku są szczelne i długo pracują bezawaryjnie. Używam od ponad 20 lat, z czego wykonałem kilka.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". |
| | |
| SP6J | 11.05.2025 12:10:45 |
Grupa: Użytkownik
QTH: Stara Kamienica JO70SV
Posty: 61 #8273477
Od: 2016-12-28
Ilość edycji wpisu: 2 | https://allegro.pl/oferta/blacha-miedziana-10mm-m1ez4-dostepne-warianty-14311475656
Ja mam takie coś w PA 1kW na 2m
Proszę
https://youtube.com/shorts/ei76ICrVXOw
https://www.youtube.com/shorts/7BBGuRLZi5I
_________________
SP6PCP(SN6J) member |
| | |
| SP6FPH | 11.05.2025 12:20:42 |
Grupa: Użytkownik
Posty: 795 #8273479
Od: 2012-3-15
Ilość edycji wpisu: 11 | Canis lupus .
Pokaż pare zdjeć, jak to pa wykonałes w 2005 roku .
Napisleś , ze zbudowałeś ponad 20-cia lat temu pa chlodzone cieczą.
Pa na tranzystorach , tylko jakich ?
Bipolarne czy mosfety?
Dwadziescia lat bezawaryjnej pracy.
Gratuluje
Lubie ogladac rzeczy wykonane przez radioamatorów
Jozek
P.S. SP6J dziekuje za informacje , nie znalem tej strony.
Obejrzalem oba filmy .
Moje gratulacje.
Zrobione ,działa
Ja zastosował bym gniazdo antenowe typu N.
Mam czesci do pa 2m wg VK4DD ,300W na BLF278.
Czekają one na swoja kolejke , bo na liscie zadań do wykonania było pa na VRF2033, skończyłem budowę , cały czas testuje ,działa !
https://filmy.elektroda.pl/31_1741567966.mp4
Drugie pa na 2m bedzie o podobnej mocy, kompletny werk pa wg W6PQL
|
| | |
| SP6ABO | 11.05.2025 12:27:34 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273481
Od: 2018-4-30
| SP6J pisze:
https://allegro.pl/oferta/blacha-miedziana-10mm-m1ez4-dostepne-warianty-14311475656
Ja mam takie coś w PA 1kW na 2m
Trzeba czytać dokładnie
Widziałem to wcześniej ale kombinacja wymiaru 20x30 cm nie była możliwa. Po Twoim wpisie przeczytałem, że tną na wymiar.
Jak nie znajdę grubszej kupię ilu nich.
Dzięki.
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP6ABO | 11.05.2025 12:30:29 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273482
Od: 2018-4-30
| SP6J pisze:
A co to za tranzystory ,że potrzebują tyle oddać ciepła ?
Nota aplikacyjna Motorola AR347.
2 x MRF157
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP6FPH | 11.05.2025 12:32:25 |
Grupa: Użytkownik
Posty: 795 #8273484
Od: 2012-3-15
|
Jacek
Czy masz w domu pcb AR347? |
| | |
| SP6ABO | 11.05.2025 12:37:04 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273485
Od: 2018-4-30
|
Mam licencję na 500W. Jako ham sprzed ponad 50 laty nie zamierzam przekraczać mocy a w zawodach nie startuję więc jeden AR347 mi wystarczy.
W tej nocie jest podana skala 1 cal więc możesz wymierzyć.
Jak zaczekasz do czwartku to Ci podam wymiary, bo jestem poza domem.
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP6ABO | 11.05.2025 12:42:32 |
Grupa: Użytkownik
QTH: Opole
Posty: 158 #8273486
Od: 2018-4-30
|
Będę chyba kupował gotowy moduł. Szukałem 25 ohm 100W kołnierzowy i nie znalazłem. Nie znam też danych rdzeni ferrytowych. A moduł jest tańszy niż zestaw części i to bez pcb.
_________________
"Umysł jest jak spadochron. Nie działa kiedy nie jest otwarty" - Frank Zappa
***** *** i tropicieli |
| | |
| SP6FPH | 11.05.2025 12:42:49 |
Grupa: Użytkownik
Posty: 795 #8273487
Od: 2012-3-15
Ilość edycji wpisu: 8 | Dzieki Jacek.
Mozesz wystapic o licencje na wiekszą moc , max 1500 W ważna jest na rok czasu i trzeba zapłacić .
Wielu kolegow ma taka licencje w SP .
Życze Ci powodzenia Jacek przy budowie wzmacniacza na 2XMRF157 .
Jak skonczysz budowe pokaż pare zdjeć
Józek
P.S.
Rezystor o którym napisałeś powinien miec jak najmniejsza pojemnosc .
Pisał o tym Andy DL6EAT.
Na jego stronie QRZ sa pokazane zdjecia pa na AR347 .
Jak popatrzysz dokładnie to zauważysz ,że na module pa sa inne rezystory sprzezenia zwrotnego ,
niż te dostarczanie w komplecie z kitem AR347 |
| | |
