Tyczka do GP na 40m

07.12.2013 17:19:55

Grupa: Użytkownik

Posty: 739 #1679119
Od: 2011-3-28

Ilość edycji wpisu: 3

Dobra. Jak żeś taki zawzięty na tę wędkę, to pozostaje Ci antena potocznie nazywana Rybakov od hama z UA (teraz chyba we Włoszech siedzi)http://www.hamradio.selfip.com/i6ibe/cdp/cdp.htm i kilka linków dodatkowych. Reszty szukaj sam u wujka google. http://www.iz1dff.com/progetti/canna_da_pesca_en.html
http://www.iv3sbe.webfundis.net/html/Rybakov806-ita.htm
http://www.ik3mlf.it/antenne_hf.html
http://www.iz0inx.it/Rybakov/

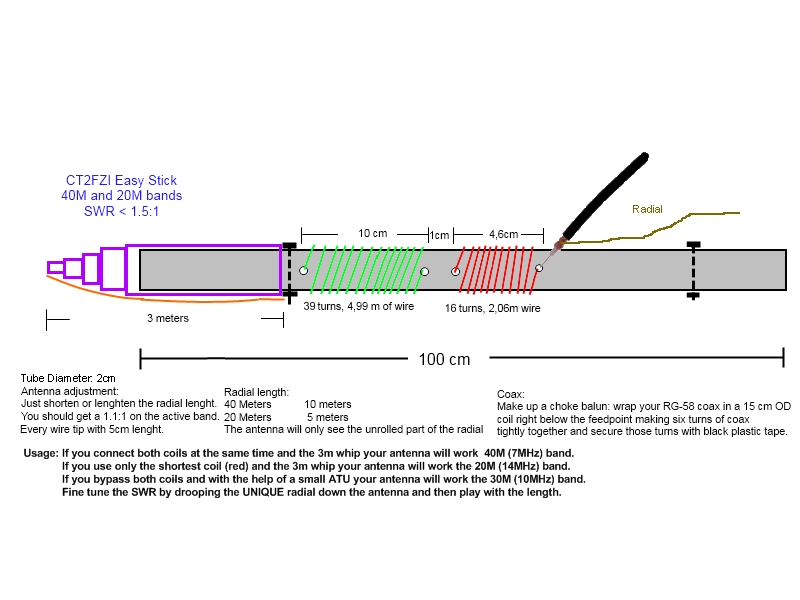

A tu w gratisie

masz inny opis m.in. na 40m
http://www.qsl.net/ct2fzi/images/uploaded_images/CT2FZI-40-to-20_easy_stick-756364.jpg
_________________
Pozdrawiam Piotr SP2LQP
www.sp2lqp.pl

--------------------
Usłyszałem od Cezarego SP7UKL fajną opinię: Nie znam się, więc się wypowiem.

Genialna w swojej prostocie kwintesencja obecnych czasów. Smutne, ale prawdziwe.

Electra

21.11.2024 17:04:03

sp3aok

07.12.2013 19:44:48

Grupa: Użytkownik

QTH: LUBIN

Posty: 1051 #1679289
Od: 2009-10-19

sp5iou pisze:

Hej.
Eksperymentowałem z anteną zrobioną z wędki 8m.
Do wędki do środka włożyłem kabel, a na samym końcu dolutowałem drut, aby do końca wszedł w szczytówkę, tak że elektrycznie wykorzystana jest cała długość.
Na dole cewka i kondensator strojeniowa - taka mini skrzynka antenowa w układzie L.
Daje się tym dopasować do linii koncentrycznej na każdym paśmie.
Wędka zamocowana w takim świdrze wkręcanym w ziemię służącym do polowych masztów flagowych.
Antena przy normalnej pogodzie nie wymaga odciągów. Wkręcany w ziemię świder służy jednocześnie za uziemienie.
Ponieważ przy silnym wietrze wędka mogła by się złamać u podstawy, dałem 3 odciągi z żyłki do sąsiadujących drzew, dzięki czemu przetrwała wczorajszą wichurę. Przy normalnej pogodzie sztywność jest w zupełności wystarczająca.
Na 80m, taka antena działa, dopasować można, ale jest mało skuteczne, bo to za krótkie na dx-y a pionowa antena na łączności lokalne nie jest najlepszym pomysłem.
Na siódemce już lepiej - zachowuje się jak sztucznie wydłużany GP. Zresztą wyżej również.
Przy tym wykonaniu kłopotliwa jest zmiana pasma, bo trzeba wyjść na zewnątrz i zestroić skrzyneczkę najlepiej na analizator.
Zamysł był taki - zrobić niemal niewidoczną antenę, którą można łatwo przystosowywać do pracy na różnych pasmach, ewentualnie antena do wypraw w teren.

Wersję mobilną - składaną wykonałbym inaczej. Zamiast drutu - wykleja się elementy wędki samoprzylepną taśmą miedzianą. Dzięki czemu mamy w pełni składany 8 - 12 m teleskop, choć kabel, przy składaniu wędki ładnie wychodzi od dołu i można go po prostu zwinąć.

Trochę niewygodna jest zmiana pasm, jeśli ktoś chce koniecznie przy radiu nie mieć skrzynki antenowej, ale jak się już ustali odczepy na cewce i zaznaczy pozycję gałki kondensatora zmiennego to można się obyć bez każdorazowego strojenia na analizator.

Wędki kupowałem na All..0 po 60 zł, przesyłka 15 (tyle że od razu wziąłem dwie).
WĘDKA BAT YORK IMPACT POLE 800 / 5-20 GR HIT CENA - można kupić nadal.

Mam jeszcze 10m, ale z niej anteny jeszcze nie robiłem. kosztowała w granicach 100zł.

Świder (stalowy cynkowany) też na All..0
ŚWIDER DO MASZTU TELESKOPOWEGO, WINDERA, BATFAN
49 PLN, niestety droga przesyłka.

Zauważyłem że jeśli kabel / drut jest w środku wędki a wędka nie służy jako maszt do "zewnętrznej anteny", to jej sztywność jest w zupełności wystarczająca. Szczytówka nie złamie się na pewno - bo konstrukcja przewiduje na samum końcu żyłkę z kilkukilogramową szarpiącą się rybą. Tylko mocowanie na dole powinno obejmować przynajmniej długość przedramienia. rurka w świderku tego nie zapewni.

WITAJ

Z własnego doświadczenia. Zamiast feedera współosiowego, podłączył bym linię symetryczną np.popularną 450 OHM Do tego MFJ-974 HB W takim układzie zdalnie przestrajam antenę I mam wszystkie pasma KF. Ponadto ANTENA selektywna.

Rysiek sp3aok Lubin

_________________
SP9-1166

sp5re

07.12.2013 21:55:53

Grupa: Użytkownik

QTH: KO02lh

Posty: 843 #1679387
Od: 2011-4-3

Wędka 12,7 m sprawdza się u mnie od 3 lat. Stoi w rogu działki. Do 1.8 m jest ogrodzenie i na tej wysokości jest mocowanie. Na dole skrzynka AH-4 i radiale w ziemi tylko na 1,4 koła (róg działki). Wibrator to gruby przewód głośnikowy złapany taśmą do wędki (do szczytówki też). Działa świetnie. Właściwie działała, bo w tym roku udało mi się postawić 2 el yagi i wędkę 12,8 zamieniłem na grubszą 10 m jako część odwróconego U.

Mocowanie na wys 1,8 m wystarczało, by wędka stała w pionie przy bezwietrznej pogodzie, a po wichurach wracała do pionu.

pozdrowienia
_________________
73
Hubert

Per aspera ad astra.

SQ6KXP

07.12.2013 23:53:39

Grupa: Użytkownik

QTH: Jelenia Góra

Posty: 262 #1679517
Od: 2012-9-18

to ja wtrącę pytanie odnośnie zasilania takiej anteny, czym zasilać w jakiej konfiguracji tzn.
trx---ATU====Tyczka
czy:
TRX--ATU----Tyczka

--- - kabel koncentryczny

==== - drabinka

Jeśli drabinką to czy jest różnica między 300 Ohm a 450 Ohm?

Jak w warunkach omowych (względnie bez przyrządów) wykonać drabinkę ?

Czy impedancja drabinki ma tu duże znaczenie?
_________________
SQ6KXP
op. Piotr QTH: Jelenia Góra

KLUB MIŁOŚNIKÓW RADIA ORAZ ŁĄCZNOŚCI DALEKOSIĘŻNYCH
KOTLINY JELENIOGÓRSKIEJ SP6PCH
http://www.sp6pch.hpu.pl

sp5re

08.12.2013 10:38:51

Grupa: Użytkownik

QTH: KO02lh

Posty: 843 #1679659
Od: 2011-4-3

trx---atu===tyczka

o ile płaski przewód może być w miarę prosty (nie pozwijany, poskręcany) i nie ułożony tuż przy murze. Na temat tego drugiego warunku tylko słyszałem i nie wiem dlaczego. Co do różnicy między 300 a 450 omów, to 450 jest mniej stratna (ma to znaczenie przy większych odległościach, przy mniejszych nie ma istotnego znaczenia).

Optymalnie to zewnętrzna skrzynka i wibrator, i radiale wprost do atu. Jest AH-4, są skrzynki zdalne CG, są mfj-ty, nawet LDG wypuściło ostatnio 100 W zdalną skrzynkę.

Pozdrowienia
_________________
73
Hubert

Per aspera ad astra.

sq4jey

08.12.2013 18:32:50

Grupa: Użytkownik

Posty: 478 #1680172
Od: 2010-8-15

Tydzien temu zakupilem w hurtowni Kolnex na Zurawiej w Bialymstoku rurki alu 4m. Jedna 45/2mm druga 40/1,5mm. Pieknie wchodzi jedna w druga. Dobieralem na miejscu srednice tak aby pasowaly teleskopowo. jak widac 1mm luzu wystarczy a nawet moglo byc ciasniej. Wytrzymalosciowo zaskakujaco sztywne a za razem lekkie. Na gore planowalem dolozyc wedke 4,5m ale chyba pojade dobrac trzecia rurke aby nie smieszyc sasiadow. Wydaje sie ze jeden poziom odciagow wystarczy, miedzy drugim a trzecim segnentem - maszcik polowy, tymczasowy do podtrzymywania dipola. Rurki przewoze przywiazane pod autem.
