| SQ6RDP | 20.12.2022 17:02:44 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034031
Od: 2010-1-27
| SP9TMK pisze:
W surowych pakietach stacji któa Ciebie odbiera
Ale ja też coś muszę w ustawieniach dodać żeby to było wysyłane
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| Electra | 23.11.2024 10:46:57 |
 |
|
| | |
| yooshky | 20.12.2022 17:02:58 |
Grupa: Użytkownik
QTH: Sosnowiec
Posty: 139 #8034032
Od: 2011-3-16
| SQ6RDP pisze: yooshky pisze: 433.855 MHz, BW:125kHz, CR:4/7, SF:9
Jak uzyskać taki wpis w komentarzu zawierający raport?
Niektóry soft iGate dodaje taką informację. Niektóre dodają do ścieżki, niektóre w komentarzu lub tu i tu. Ma to swoje zalety (raport) i wady (dłuższy pakiet, aprs.fi jedną ramkę traktuje jak kilka różnych). Np. w ścieżce na moim screenie jest dodany do ścieżki ciąg "QB5N8" z którego rozszyfrować można to co w komentarzu.
"B5" to SNR -15, "N8" to RSSI -138. |
| | |
| yooshky | 20.12.2022 17:03:58 |
Grupa: Użytkownik
QTH: Sosnowiec
Posty: 139 #8034033
Od: 2011-3-16
|
Nie musisz bo to informacja jak jesteś odbierany na tym konkretnym iGate. |
| | |
| SP9TMK | 20.12.2022 17:06:04 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034035
Od: 2020-6-5
Ilość edycji wpisu: 2 |
Tak, jest taka opcja w ustawieniach digi
Edit: Dobrze to napisał yooshky. Żeby nie było nieporozumień, to nie Ty wysyłasz raport o sile swojego sygnału, tylko digi które odbiera Twój pakiet może taką informację dokleić. Konfiguruje się to opcją powyżej.
_________________
Michał, SP9TMK |
| | |
| SQ6RDP | 20.12.2022 17:26:13 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034044
Od: 2010-1-27
| Tu nie było
2022-12-19 21:58:55 CET: SQ6RDP-7>,APLOX1,WIDE1-1,qAO,SP6KZ-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 SAW + CAVITY Filter
2022-12-19 22:02:53 CET: SQ6RDP-7>,APLOX1,WIDE1-1,qAO,SP6KZ-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 SAW + CAVITY Filter
A tu już jest
2022-12-19 22:52:14 CET: SQ6RDP-7>,APLOX1,WIDE1-1,QB3M6,qAR,SQ9RHX-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 NO filter
2022-12-19 22:58:14 CET: SQ6RDP-7>,APLOX1,WIDE1-1,QB4M7,qAR,SQ9RHX-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 NO filter
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| SP9TMK | 20.12.2022 17:34:31 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034045
Od: 2020-6-5
| SQ6RDP pisze:
Tu nie było
2022-12-19 21:58:55 CET: SQ6RDP-7>,,APLOX1,WIDE1-1,qAO,SP6KZ-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 SAW + CAVITY Filter
2022-12-19 22:02:53 CET: SQ6RDP-7>,,APLOX1,WIDE1-1,qAO,SP6KZ-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 SAW + CAVITY Filter
A tu już jest
2022-12-19 22:52:14 CET: SQ6RDP-7>,,APLOX1,WIDE1-1,QB3M6,qAR,SQ9RHX-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 NO filter
2022-12-19 22:58:14 CET: SQ6RDP-7>,,APLOX1,WIDE1-1,QB4M7,qAR,SQ9RHX-10:=5106.56N/01703.54E[Lora 434.855 @ 1k200 NO filter
To nie będzie tak że SP6KZ dokleja tę informację a SQ9RHX nie?
_________________
Michał, SP9TMK |
| | |
| yooshky | 20.12.2022 17:40:39 |
Grupa: Użytkownik
QTH: Sosnowiec
Posty: 139 #8034048
Od: 2011-3-16
Ilość edycji wpisu: 5 |
Działa... Nie działa... Działa... Nie działa Tak samo masz tu, jedna bramka dodaje, druga nie:
Przy okazji widać ładnie duble....
|
| | |
| SQ6RDP | 20.12.2022 22:00:41 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034139
Od: 2010-1-27
Ilość edycji wpisu: 1 | Dzisiaj leciał balon, oststni pakiet odebrałem:
2022-12-20 21:37:00 SP9SKP-13>,APZQAP,WIDE1-1:!/4e6qSH/A=035804 RSSI = -134 SNR = -15
zaledwie 150km okolice częstochowy
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| sq9cwn | 21.12.2022 11:13:40 |
Grupa: Użytkownik
QTH: JO90MD, Tychy
Posty: 307 #8034253
Od: 2017-1-27
Ilość edycji wpisu: 1 | Ten balon na 855, czy na 775?
Edyta:
Te moduły będą dobre na tracker i/albo igate?
https://allegro.pl/oferta/modul-sx1278-lora-esp32-wifi-kit32-oled-433mhz-12220735019
https://a.aliexpress.com/_Ey1pVMB
_________________
Rafał |
| | |
| SQ6RDP | 21.12.2022 13:58:08 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034291
Od: 2010-1-27
Ilość edycji wpisu: 4 |
ten pierwszy nie ma GPSa
Mimo, że nie robiłem balonu, to ze względu na ceny, zrobiłbym składak

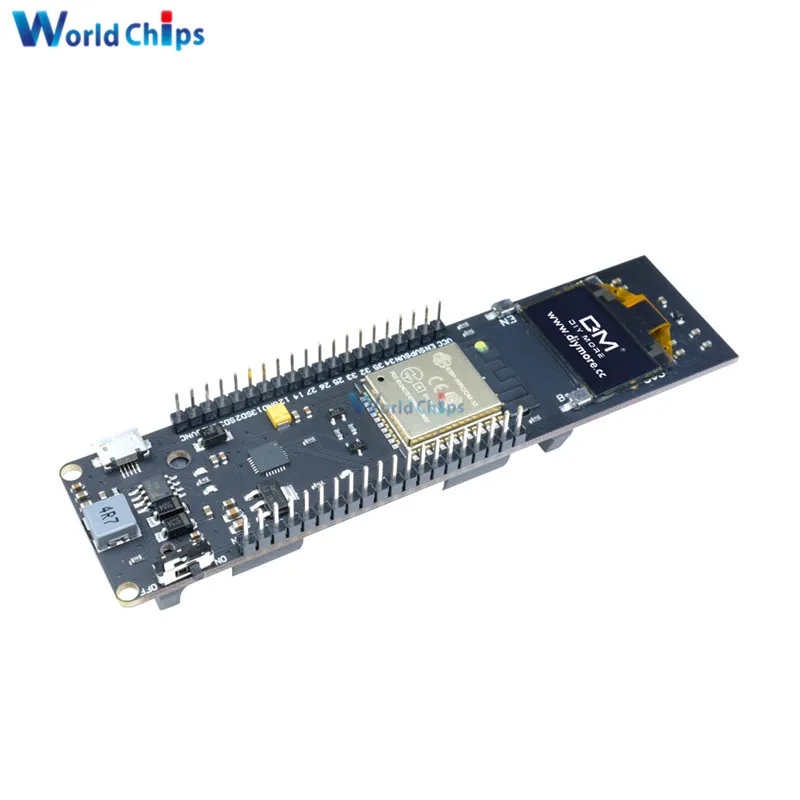

1. ESP32 z gniazdem na ogniwo laptopowe za 50zł
2. LORA moduł z interfejsem SPI 36-50zł

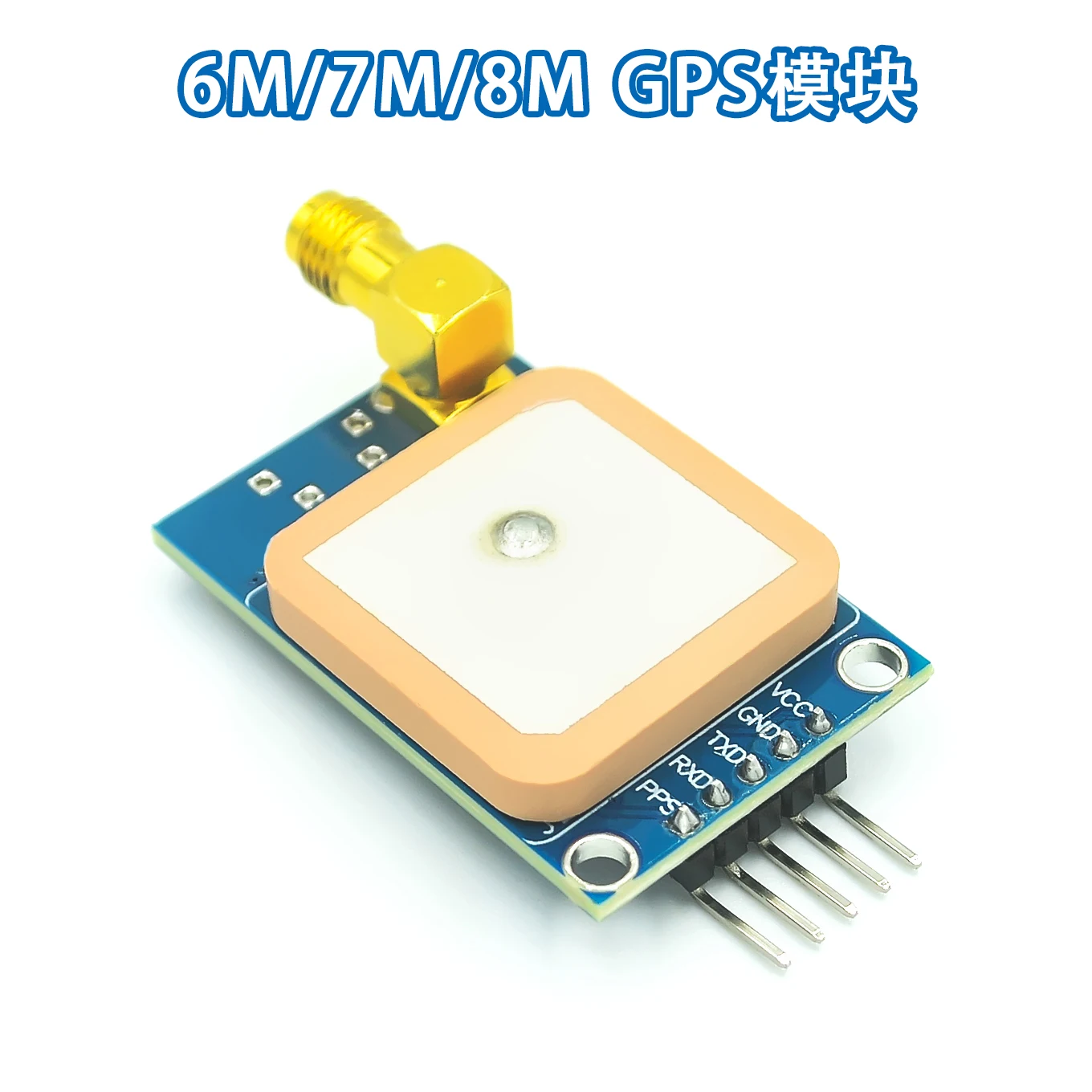

3. GPS za 14zł NEO-6M (wczoraj jeszcze 10zł kosztował,
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| SQ6NCC | 22.12.2022 07:44:13 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 5 #8034533
Od: 2014-5-30

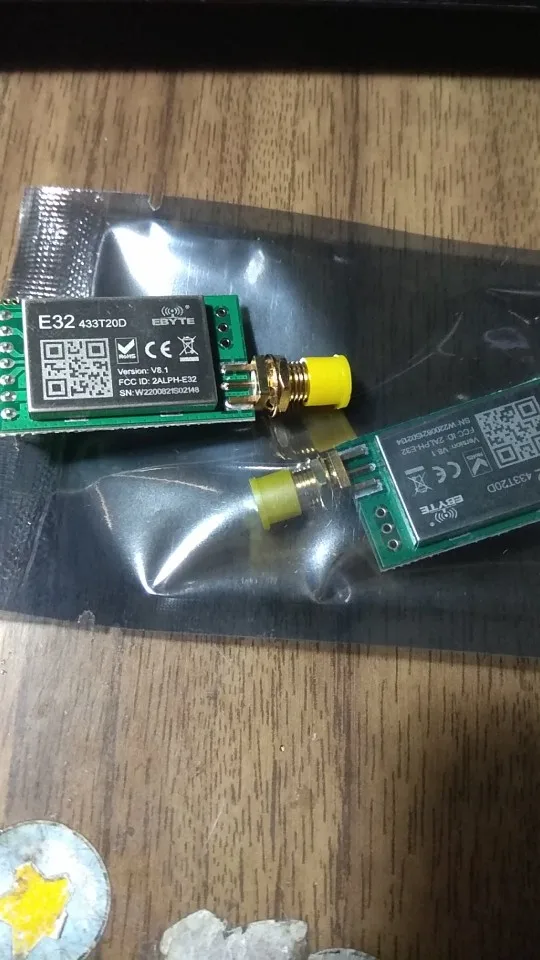

| Z tym modułem LORA, który wskazałeś może być problem z użyciem pod nasze zastosowania.
On ma "predefiniowane" ustawienia wywoływane komendami przesyłami po UART po uprzednim wysterowaniu odpowiednich pinów.
Możesz ustawić prędkość UARTa, prędkość po radiu, moc i kanał - ale tylko skokowo po 1MHz.
Nie ma możliwości ustawienia SF i innych parametrów.
https://www.elektroda.pl/rtvforum/topic3763701.html
Chyba, że znasz jakis trick, bo mi sie nie udało
Podobny modul, ale z interfejsem SPI gdzie mozesz zrobić wszystko to - E220-400M30S.
Tomek
|
| | |
| Electra | 23.11.2024 10:46:57 |
|
|
| | |
| SP9TMK | 22.12.2022 07:52:03 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034535
Od: 2020-6-5
Ilość edycji wpisu: 1 |
Pierwszy powinien się nadać na digi/igate ale jakiś dziwny jest, trochę jakby moduł Heltec. Osobiście korzystam z innego.
Drugi nada się zarówno na digi/igate jak i tracker
_________________
Michał, SP9TMK |
| | |
| SP9TMK | 22.12.2022 09:12:22 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034548
Od: 2020-6-5
Ilość edycji wpisu: 1 | Testuję właśnie z moim trackerem w samochodzie mały wzmacniacz:
https://pl.aliexpress.com/item/32847381130.html
Zasilany z 5V z USB. Wstępnie odczucia, daje niezłego kopa lorce (przy 5V powinien dawać ~35dBm)
Zbiorę więcej danych to oszacuję tłumienie jakie wnosi przy odbiorze sygnału
Edit: RSSI spada o ~20 więc lora jednak sporo głuchnie. Do trackera jeszcze ujdzie, w digi bez sensu
_________________
Michał, SP9TMK |
| | |
| SQ6RDP | 22.12.2022 12:24:15 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034595
Od: 2010-1-27
Ilość edycji wpisu: 1 | Jest jeszcze E22-400M33S - ma SPI, można do niego dolutować SMA, moc znamionowa to 33dBm - to już jest QRO
link AE: E22-400M33S 33dBm SPI
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| SP9TMK | 22.12.2022 12:30:02 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034597
Od: 2020-6-5
Ilość edycji wpisu: 1 | SQ6RDP pisze: Jest jeszcze E22-400M33S - ma SPI, można do niego dolutować SMA, moc znamionowa to 33dBm - to już jest QRO
Mam takie dwa moduły zamówione do testów (konkretnie E32-400M30S), myślałem żeby to ożenić z ttgo, zobaczymy
_________________
Michał, SP9TMK |
| | |
| SQ6RDP | 22.12.2022 14:15:14 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 713 #8034631
Od: 2010-1-27
Ilość edycji wpisu: 3 | IO4 czyli na 4 pinie płytki T-BEAM TTGO podczas nadawania pojawia się napięcie 4V - można użyć do sterowania przełącznikiem wzmacniacza, czyli mamy wyjście PTT.
_________________
Czy wierzysz w życie poza-radiowe?
niech MOC EIRP będzie z Wami!
|
| | |
| yooshky | 22.12.2022 15:09:18 |
Grupa: Użytkownik
QTH: Sosnowiec
Posty: 139 #8034659
Od: 2011-3-16
Ilość edycji wpisu: 7 | SP9TMK pisze: SQ6RDP pisze: Jest jeszcze E22-400M33S
Mam takie dwa moduły zamówione do testów (konkretnie E32-400M30S), myślałem żeby to ożenić z ttgo, zobaczymy
Będziesz miał kłopot z użyciem powszechnie stosowanego oprogramowania od TTGO. Ale jak ogarniasz programowanie, grzebanie w źródłach, znasz RadioLib to dasz radę.
E22 400M30S potrzebuje "machać" dodatkowymi 2 pinami (TXEN, RXEN przełączają PA i LNA) do tego pin BUSY którego we wcześniejszych układach nie było. Dalej już łatwo - magistrala SPI i DIO1 to odpowiednik DIO0 obsługiwany przez przerwania. Nie da się tak po prostu zwyczajnie podmienić układu opartego o SX127x na SX126x.
Najłatwiej użyć istniejącego softu opartego o RadioLib i przerobić źródła do własnych potrzeb ("driver" układu, pinout itd.).
Ja używam zwykłego ESP32Dev + ten moduł (jakieś 70zł + SMA + obudowa + antena), działa dobrze, odbierasz mnie
https://photos.google.com/u/5/photo/AF1QipPpmpKnSUOSp-FWEtOeFH48q29xuE_7tms2-6wB
Wg mnie, układy na UART nie nadają się do tego typu zastosowań. |
| | |
| SQ6NCC | 22.12.2022 15:54:33 |
Grupa: Użytkownik
QTH: Wrocław
Posty: 5 #8034678
Od: 2014-5-30
Ilość edycji wpisu: 1 |
Co prawda nie korzystałem jeszcze z E22-400M30S ale chyba już ktoś ogarnął w projekcie: https://github.com/sh123/esp32_loraprs
Użyłem softu z tego źrodła do postawienia Igate - w oparciu o chyba najtańszy moduł RA-02 i jakąś przypadkową płytkę z ESP32.
Tomek
|
| | |
| yooshky | 22.12.2022 15:59:47 |
Grupa: Użytkownik
QTH: Sosnowiec
Posty: 139 #8034682
Od: 2011-3-16
Ilość edycji wpisu: 1 |
Ten projekt jest OK i bez grzebania w źródłach będzie działał jedynie po konfiguracji (config.h). Był tworzony z myślą o E22.
|
| | |
| SP9TMK | 22.12.2022 19:40:04 |
Grupa: Użytkownik
QTH: JN99MT
Posty: 23 #8034734
Od: 2020-6-5
| yooshky pisze:
Będziesz miał kłopot z użyciem powszechnie stosowanego oprogramowania od TTGO. Ale jak ogarniasz programowanie, grzebanie w źródłach, znasz RadioLib to dasz radę. ....
No to poległem
Coś link nie bangla, a chętnie bym to obejrzał
_________________
Michał, SP9TMK |
| | |
