Forum Internetowe sp7pki.iq24.pl http://sp7pki.iq24.pl pl IARU UHF/SHF Contest 2018 18.10.2018 16:29:51 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2596790 W zawodach VHF IARU 2018 dwa razy ładowałem plik edi, za pierwszym razem zażądał hasła, nie rozpoznał go, po czym dostałem na majla nowe hasło.
Za drugim razem (zmieniałem kategorię na SO-LP) po wpisaniu hasła uznał je za nieprawidłowe, nowego hasła nie dostałem ale plik został zarejestrowany w nowej kategorii. Zupełnie nie kumam... ]]>
IARU UHF/SHF Contest 2018 18.10.2018 12:21:48 sp6owa http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2596713
robot potwierdza ( lub nie ) przyjęcie logu zaraz po wysłaniu, na swojej stronie ( przynajmniej do mnie nie docierają żadne dodatkowe e-maile).

Ale dziwne że robot zażądał hasła do ponownego załadowania logu.
Prawdopodobnie Twój log tam jest ( chociaż w zestawieniu Twojego znaku nie widzę !? ) ]]>
IARU UHF/SHF Contest 2018 17.10.2018 13:45:28 sp8wjw http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2596288 Następnym razem będę czytał dokładniej i będzie lepiej !!!
sp8wjw]]>
IARU UHF/SHF Contest 2018 17.10.2018 11:14:52 SP5U http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2596259 sp8wjw pisze:

...Zniecierpliwiony załadowałem log ponownie, pojawił się monit aby podać hasło które miało być wysłane na mejla. Nic takiego nie przyszło do tej pory. Napisałem dzisiaj reklamację do OE1MCU, ale automat odpowiedział, że kolega nie jest w biurze, pojechał na wakacje i wraca 29.10.2018. Rok temu za te same zawody (IARU UHF) było podobnie , reklamowałem ale bezskutecznie. Z wrześniowymi zawodami IARU nigdy nie miałem problemów.
Zaczynam doceniać polskie roboty odbierające logi za zawody !!!

pozdrawiam miłośników zawodów Piotrek sp8wjw

Jeżeli dobrze pamiętam, to podczas procedury wysłania logu pojawia się zapytanie "czy chcesz otrzymać hasło via e-mail". Jeżeli podczas pierwszej próby załadowania logu nie zaakceptowałeś przesyłki hasła to go nie otrzymasz.]]>
IARU UHF/SHF Contest 2018 17.10.2018 09:47:25 sp8wjw http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2596227 Wyniki będą ogłoszone tam, gdzie przesyła się log zawodów:
http://iaru.oevsv.at/v_upld/prg_list.php?sess_lang_id=5&start=1&back=back[/quote]

Znowu mojego znaku tam nie będzie, za co koledzy wybaczcie.
Z mojej winy wysyłałem log w poniedziałek 15.10 na serwer austriacki 1,5 godziny przed upływem czasu i zero odpowiedzi. Zniecierpliwiony załadowałem log ponownie, pojawił się monit aby podać hasło które miało być wysłane na mejla. Nic takiego nie przyszło do tej pory. Napisałem dzisiaj reklamację do OE1MCU, ale automat odpowiedział, że kolega nie jest w biurze, pojechał na wakacje i wraca 29.10.2018. Rok temu za te same zawody (IARU UHF) było podobnie , reklamowałem ale bezskutecznie. Z wrześniowymi zawodami IARU nigdy nie miałem problemów.
Zaczynam doceniać polskie roboty odbierające logi za zawody !!!

pozdrawiam miłośników zawodów Piotrek sp8wjw]]>
Zawody aktywności UKF w październiku 15.10.2018 20:59:10 sp8dxz http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480683&komentarz=2595764 Adres do regulaminu:
https://logsp.pzk.org.pl/contests/infos/240.pdf
Log w formacie .edi wysyła się w SP na adres:
http://logsp.pzk.org.pl
Zawody będą w tym samym czasie co zawody w OK, 9A i OE.
Te same logi można również wysłać na servery w OE, OK i 9A.
Adres servera w OE:
http://aktivitaetskontest.oevsv.at
Adres servera w 9A:
http://www.hamradio.hr/vhfrobot/index.php?Lang=english
Adres servera w OK:
https://www.hamradio.cz/vkvpa/index.php?str=read_edi
Przypominam, że stacje SP swoje logi na serwerze OK zamieszczają w kategorii SO-DX!
VY73! Tadeusz SP8DXZ
]]>
Czy to już koniec SSB na 144MHz? 15.10.2018 12:50:38 SP9SM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595633 Pozdrawiam]]> Czy to już koniec SSB na 144MHz? 15.10.2018 11:27:41 SP3MWT http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595606 moim zdaniem jeżeli kogoś na prawdę zaraziło krótkofalarstwo jak mnie to będzie zdania, że emisje SSB czy to na 144 czy KF nigdy nie umrą. Jak któryś z Kolegów napisał wyżej, FT8 jest dobrą alternatywą dla osób operujących z bloków czy z miejsc gdzie nie mogą postawić porządnej anteny.
Sam działam z anteną na parapecie z blokowego QTH używając FT8 bo tylko tak mogę zrobić ciekawe QSO na sporą odległość.
Ale jak tylko mam możliwość, przenoszę się na wieś gdzie może rozwiesić prosty dipol i zaczynam zabawę SSB. Tu coś zaszumi, tu się trzeba literować 5x ale finalnie taka łączność daje najwięcej frajdy.
Z SSB na 144 jeszcze nie zacząłem ale widzę przy okazji zawodów czy normalnych CQ, że gdzieś zawsze kryje się jakiś słuchający zapaleniec ]]>
Czy to już koniec SSB na 144MHz? 15.10.2018 11:24:45 SQ6GPX http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595603
Oczywiście rozumiem frustratów, którym wszystko umiera. Ja też się urodziłem za późno aby pójść na koncert ulubionych zespołów ale też i za wcześnie, żeby zapomnieć całą tą analogową epokę szumów i nieostrości i braku synchronizacji modemu na 202122. Przez to cierpię ze wszystkimi którzy słyszą piksele na zdigitalizowanych nagraniach Hendrixa odtwarzanych z iPhone. I pluję na nich, bo jestem z tru tru analog, rotfl.

Nie ma z kim rozmawiać na SSB? Jak widzę, to może dlatego, że nie ma o czym... Więc po co się silić - klik klik i "zaliczone". Tak jak znów poszło poranne VK na FT-8 z mobilowego multibanda na balkonie. Co w tym fajnego? Nic, to po prostu możliwość. Szkoda, że nie ma już tych, co wytłumili falę nośną, wycieli jedną wstęgę i z mało wydajnej emisji AM zrobiło się USB. I co, zapłonęły znicze? AM umarło? Przespacerujcie się na najbliższe lotnisko i donieście, że AM is dead. Mogli nie zauważyć.

Może by już umarło to całe krótkofalarstwo, bo zaczyna być hamulcowym technicznego rozwoju. Dziś na hali produkcyjnej jest więcej rozwiązań z zakresu elektroniki, automatyki i emisji radiowych niż w niejednym klubie HAM. Nawet ekonomie radioamatorzy potrafią gwałcić - pozdrawiam barana, który chciał mi nieużywany od lat przez niego transwerter 28/144 za 500pln sprzedać, bo mi w Digitalu kondensatory powysychały i nadajnik szwankuje. Tak bym może i z mojego balkonu 144 SSB rozruszał. No ale właśnie, gdzie z tymi butami! Przecież to nie ja mam się pojawić na paśmie, na krawędzi szumów, z piwnicy... Tylko mają być te, big guny (tak żebym ja, z drutu mógł zawodowca udawać na forum). Jasne.

Wyluzujcie, bo stan ducha to stan ciała, a to drugie od w.cz. już w najlepszym stanie nie jest.]]>
Czy to już koniec SSB na 144MHz? 15.10.2018 10:05:15 SQ9S http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595578 Powstał nawet klub True Blue DXer "Anty FT8" do którego wstąpiło 800 członków przez 3 miesiące
Można zobaczyć stronę https://www.tbdxc.net/about]]>
Czy to już koniec SSB na 144MHz? 15.10.2018 08:58:11 SQ8PIW http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595563 Powiem o sobie. Mam radio na 2m , ale tylko FM.
Rozglądałem się za czymś VHF All Mode, ale sumie to dość drogi sprzęt jak dla mnie. Kasa poszła na tuner antenowy HF(AT-230)
Muszę dalej ciułać kasę.Pociągają mnie zawody na VHF.

I jeszcze OT.
Jak piszę tego posta, to w tym oknie migają mi jakieś , na niebiesko zabarwione prostokąty.
U Was też tak jest, czy tylko u mnie?
Sprawdzałem antywirem i nic nie znalazł.
]]>
Czy to już koniec SSB na 144MHz? 15.10.2018 08:56:28 SQ8PIW http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595562 Powiem o sobie. Mam radio na 2m , ale tylko FM.
Rozglądałem się za czymś VHF All Mode, ale sumie to dość drogi sprzęt jak dla mnie. Kasa poszła na tuner antenowy HF(AT-230)
Muszę dalej ciułać kasę.

I jeszcze OT.
Jak piszę tego posta, to w tym oknie migają mi jakieś , na niebiesko zabarwione prostokąty.
U Was też tak jest, czy tylko u mnie?
Sprawdzałem antywirem i nic nie znalazł.
]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 23:53:34 SO3Z http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595528 W czasie ostatniego otwarcia jak internet mi na to pozwalał to pracowałem na CW
Oraz jak warunki na to pozwalały, bo gdy byłem na skraju duktu poziomy sygnały FT8 były takie, że na QSO na CW czy SSB nie było szans.
Na ESie FT8 jest nadal za wolny w stosunku do SSB. No ale jak jonizacja jest za mała to i na FT8 można próbować.]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 22:47:14 SQ6NDM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595508 SP2HO pisze:
Także albo FT8 albo rezygnuję z Hobby ....

Heh! U mnie nawet ze 2 miesiące stagnacji i jakoś nie odczuwam, że to już koniec hobby. Najważniejsze, że stacja cały czas jest w gotowości.
Super, że pojawiło się coś nowego (FT, każdy próbuje i wychodzi. Ale mam wrażenie, że to jest podane na tacy i nic nie trzeba robić, samo się zrobi.]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 22:34:13 HF1D http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595505
zanim przeminie moda na FT8, to powstanie inna emisja.
Mnie tylko dziwi takie powodzenie na UKF emisji, która jest optymalizowana do zupełnie innych pasm.
A tak przy okazji. AM wcale wśród krótkofalowców nie umarł. Posłuchaj czasem na 28 MHz (oczywiście jak jest propagacja) kolegów z drugiego brzegu kałuzy.
Właśnie na AM]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 22:08:49 SP1AP http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595497 Czy to już koniec SSB na 144MHz? 14.10.2018 20:06:27 HF1D http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595460
niedawno odbyła się dyskusja pod bardzo prowokacynym tytulem "Czy Joe Taylor K1JT zamordował krótkofalarstwo w 2017 roku?"
Na kilku listach około marca ukazały się bardzo ciekawe wypowiedzi w tym temacie.
Wyjątkiem była lista 160 metrów gdzie rozległ się zbiorowy lament "jak to tak? 30 lat potrzebowałem na zrobienie DXCC, a teraz nowicjusze na 160 m, za pomoca FT8 robią to w miesiąc".
Ale chciałem o czymś innym. Umarło JT9, umiera JT65 na KF. Wydawać by się mogło, że umarły inne emisje poza RTTY w contestach i PSK 63.
Kiedyś na 14 MHz stanąłem i zacząłem wołać CQ na oliwii. Przez ponad 20 minut waliłem tym CQ i prawdę mówiąc miałem już kończyć gdy zaczęło się wariactwo. Przez następną godzinę nie było czasu wyciągnąć fajki.
Jakiś czas później powtórzyłem zabawę z dokładnie tym samym efektem. A więc można. Tylko musi się znaleźć ten pierwszy wariat który zacznie wołać CQ. Wypróbuj dla przykładu Hellschreiber na KF. Będzie to samo.

Co do 144 MHz to sprawa wygląda inaczej i już o tym pisałem nie raz.
Lata temu ktąś mądry napisał "najpierw słuchaj, potem słuchaj, znów słuchaj i dopiero wołaj"
Wielokrotnie efekt był taki, że wszystko wskazywało na duże tropo, a na pasmie było cicho. Wszyscy tylko słuchali.
Gdy jeździłem na górkę to często był to tylko IC-202 + 35 W PA, albo IC-275 + 150W PA i 7 el DK7ZB.
I wbrew uświęconej traycji stawałem na 144.300 i wołałem CQ.
MInuta, dwie, trzy, pięć i zaczynali się odzywac korespondenci. Niezaleznie czy były warunki to zawsze był DB6NT, jakiś OK, kilku innych Dl i PA.
Jeżeli nie było w logu PA to znaczyło, że warunków naprawdę nie ma.
Proponuję stań raz drugi na 144.300 i po prostu wołaj. Obróć antenę na zachód i wołaj. Wpisz na ON4KST "====SQ6NDM 144.300 CQ West ====" i wołaj.
Juz teraz zakładam się, że zrobisz sporo QSO na SSB.
Powodzenia i do spotkania w eterze.]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 19:59:31 sq6ade http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595457 Sprzęt z esesbe na UKF nadal nie jest tani bo jest mało potrzebny. Popyt kształtuje podaż.

A co z wyższymi pasmami ? Lipa. ]]>
Czy to już koniec SSB na 144MHz? 14.10.2018 19:46:20 sp7iit http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595453 Dla przypomnienia: RTTY kiedyś był tłok teraz tylko w zawodach i ekspedycje. Potem był szał z PSK teraz już minęło.
Następnie JT65, ciężko było się wcisnąć na QRG. Teraz mamy FT8. Dla wszystkich mieszkających w blokowiskach i miejscach
gdzie nie mogą postawić porządnych anten jest to jedyne wyjcie poza swój kraj lub kontynent.
Nic na to się nie poradzi. ]]>

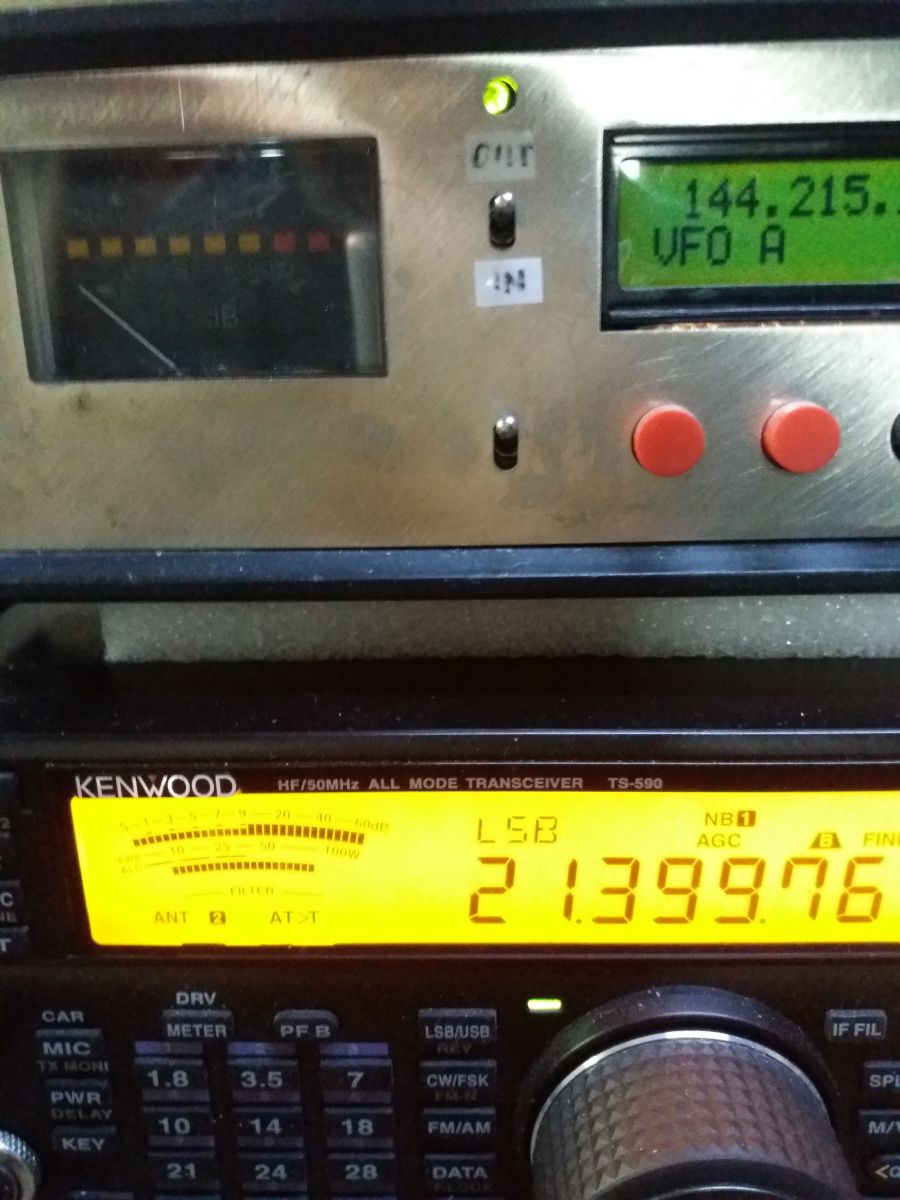

Czy to już koniec SSB na 144MHz? 14.10.2018 19:43:08 SP2HO http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595451 Także albo FT8 albo rezygnuję z Hobby ....]]> Czy to już koniec SSB na 144MHz? 14.10.2018 18:55:48 SQ6NDM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480644&komentarz=2595429 Temat trochę prowokacyjny... Tytuł rodem z Onetu .

W ostatnich dniach mamy na północy SP dobre warunki TROPO, dużo, ponad 90% wszystkich łączności emisją FT8. Rzadko zdarza się SSB.
Na przykład dzisiaj https://www.dxmaps.com/spots/mapg.php?Lan=E&Frec=144&ML=M&Map=W2L&HF=N&DXC=ING2&GL=N, same FT8. Mam wrażenie, że nikt nie próbuje robić łączności via SSB. A patrząc na QRB 500-700km, jest do ogarnięcia na 100W i kilka elementów. Widziałem Mariusza SP6YG, który zrobił QSO na ponad 800km via SSB.
Super, że ogarniacie komputer itp. aby robić via FT8. Lubicie, to jak najbardziej róbcie QSO via FT8. Osobiście nie mam czasu na konfigurację komputera, oprogramowania i przełączanie FT817 pod cały system antenowy itp. Może kiedyś się zdecyduję na FT8. Prawdziwy "smaczek" jest na SSB, nawet jak za 10 razem skompletuje się QSO.

Ale zastanawia mnie, czy to chwilowy bum czy coś zaczyna zmieniać się na stałe?
CW też miało pójść do lamusa, a jednak emisja jest używana przez Nas. Boli to, że obecnie prawie nik nie próbuje SSB tylko idzie się na łatwiznę, FT8.]]>

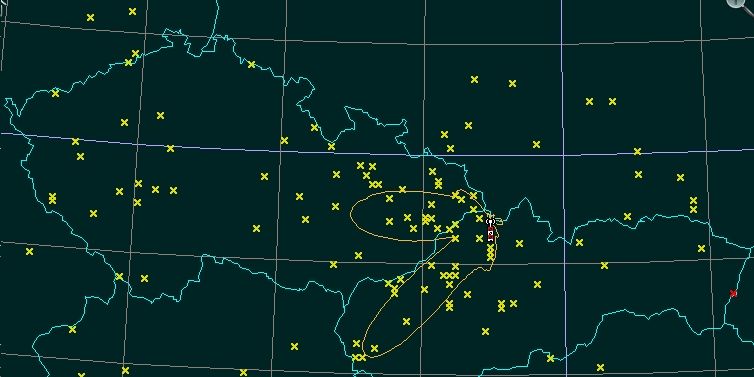

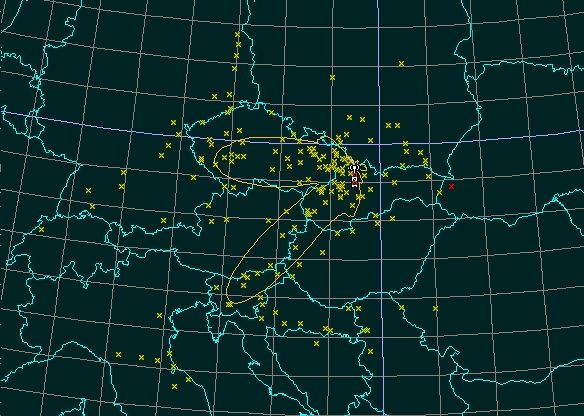

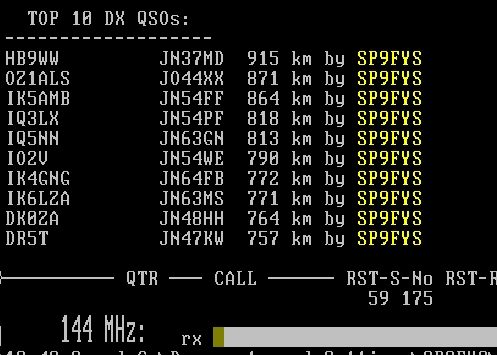

IARU UHF/SHF Contest 2018 13.10.2018 19:55:17 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2595056 Może do końca roku organizator się wyrobi, w co jednak wątpię. Ale przecież wiesz ile mniej więcej punktów zdobyłeś to sobie zobacz na poprzednie lata i pownioskuj czego możesz się spodziewać.]]> IARU UHF/SHF Contest 2018 13.10.2018 17:24:56 SP9SM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2594975 Przepraszam za zamieszanie. Jednocześnie dziękuję sp5u za właściwą odpowiedź.]]> IARU UHF/SHF Contest 2018 13.10.2018 14:37:13 SP5U http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2594966 SP9SM pisze:
Witam!
Czy ogłoszono już wyniki zawodów, lub proszę o jakiegoś linka gdzie szukać!
Pozdrawiam


Wyniki będą ogłoszone tam, gdzie przesłałeś log zawodów czyli:
http://iaru.oevsv.at/v_upld/prg_list.php?sess_lang_id=5&start=1&back=back]]>
IARU UHF/SHF Contest 2018 13.10.2018 12:35:24 SQ6NDM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2594939 SP9SM pisze:
Witam!
Czy ogłoszono już wyniki zawodów, lub proszę o jakiegoś linka gdzie szukać!
Pozdrawiam


Żartujesz? Nie ma jeszcze wyników z IARU VHF Contest, a Ty już chcesz z UHF/SHF Contest?]]>
IARU UHF/SHF Contest 2018 13.10.2018 12:33:00 SP9SM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2594937 Czy ogłoszono już wyniki zawodów, lub proszę o jakiegoś linka gdzie szukać!
Pozdrawiam]]>
IARU UHF/SHF Contest 2018 09.10.2018 22:23:56 sp8mrd http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2593626 Miło, że jesteś wśród nas i czuwasz. Pamiętaj jadąc kolejny raz do Rzeszowa dać znać - zapraszam.

Szymonie,
Piotr WJW jest jak mawiają "klasą sam w sobie" - zdolny, waleczny i wytrwały, a górkę ma świetną.
Spróbujemy następnym razem przez ON4KST na jednej QRG spotkać się.
Staram się cierpliwie czekać na "górkę propagacyjną" lub aż "latający cholender" pojawi się na trasie i jak korespondent też tego chce, to i małą mocą można zdziałać wiele.
Czego nadal Tobie i sobie życzę.
Dobrej nocy.]]>
IARU UHF/SHF Contest 2018 09.10.2018 20:47:17 SQ6NDM http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2593588 sp8mrd pisze:
12 QSO to też zapewne radość z każdej łączności.
Może następnym razem uda nam się wymienić raporty.


Piotra SP8WJW słyszałem dobrze, ale z moimi 5W ciężko było dolecieć. Po kilku próbach udało się. Z pozoru mocna stacja, SP1N (130W) i 17 elementów... nie udało się usłyszeć. To znaczy ślady tylko. Warunki słabe?]]>
IARU UHF/SHF Contest 2018 09.10.2018 20:32:16 SP7UDB http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480416&komentarz=2593583 Eksperymentalny wibrator do anteny yagi. 04.10.2018 08:55:37 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591373 sp5iou pisze:
Hej.
Za moich studenckich czasów mówiło się o metodzie elementów skończonych do symulacji komputerowych najróżniejszych zjawisk, m. in. pola elektromagnetycznego.
Czy to to samo co metoda elementów składanych?


Tak. ta metoda miała kilka nazw. W którejś z nazw występowały też metoda momentów składanych. Rzeczywiście była pierwotnie we Fortranie i na uczelni koło której jeździ tramwaj 20, na wagary się chodziło na Radiową a fizyki uczyli prochowcy była liczona na RIADach. Blaszaki nie dawały rady. Inny program z tej grupy był opisany w ruskim RADIO, był w BASICu i służył do symulowania/obliczania prostych układów elektronicznych. ]]>
Eksperymentalny wibrator do anteny yagi. 04.10.2018 08:27:04 sp5iou http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591367 Za moich studenckich czasów mówiło się o metodzie elementów skończonych do symulacji komputerowych najróżniejszych zjawisk, m. in. pola elektromagnetycznego.
Czy to to samo co metoda elementów składanych?
]]>
Eksperymentalny wibrator do anteny yagi. 04.10.2018 08:16:05 sp5mnj http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591360 nowy pisze:
.......
Chętnie bym spróbował z polskim MMana (choć nie wierzę w niego) z pl instrukcją ale nie wiem gdzie jest do wzięcia.


... Chyba że zmienisz zdanie i na to liczę... wiara czyni cuda

http://sp7pki.iq24.pl/podglad_posta.asp?id_komentarza=2572571

Andrzej]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 21:05:07 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591252 nowy pisze:
Czy ktoś z praktyków może mi wytłumaczyć: długa 4m z kawałkiem Yagi w/g SP6LB, zakupiona hoho lat temu. Obecnie postawiona poziomo +/- 5 m nad dachem (papa), rura kręcona. Obracając słyszę stacje ale nie słyszę kierunkowości i słyszę mniej więcej tak jak na gp. Stroi się na SWR ok. 1 na 145MHz. Czy to normalne? Czy tak ma właśnie być?
Chętnie bym spróbował z polskim MMana (choć nie wierzę w niego) z pl instrukcją ale nie wiem gdzie jest do wzięcia.


Jeżeli jest wszystko w porządku mechanicznie, to w odbiorniku, na którym słuchasz wyłącz ARW. Automatyka ma właśnie zadanie "rozmywać" efekt kierunkowości. Po za tym, popróbuj na dalekich stacjach bo na silnym sygnale efekt kierunkowości odczytasz pomiarowo ale nie słuchowo.]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 20:43:58 nowy http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591244 Eksperymentalny wibrator do anteny yagi. 03.10.2018 20:08:11 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591228 Wojtek1961 pisze:
sp2xdq !
....
sp9fys !
Z mojego postu jasno wynika jaka to ma być antena, do czego i na jaką moc do niej doprowadzoną.
Przeczytaj jeszcze raz, zwróć uwagę na stopkę
Ręczny Icom E-90 ma maksymalnie 5 W mocy w. cz. doprowadzonej do anteny,
na razie nie mam innego trx-a i nie zamierzam budować wzmacniacza w. cz. - patrz stopka
Złączki SMA mają dość ograniczoną moc przenoszoną i ograniczone napięcie przebicia izolacji, ze względu choćby na wymiary.
...
Gdy już (jeżeli?!) będę potrzebował przyrządu na większe moce, to wtedy złączki będą w standardzie N (albo
....
Mam ściągnięty z internetu kalkulator anten Yagi na zakresy Megahercowe (jest tego parę w sieci), chciałem policzyć, taką która mi pasuje, ale tam nie jest uwzględniony kształt materiału wibratora - stąd moje pytanie na początku tego wątku.
....
Co do sztywności, to przy tym zakresie częstotliwości wibrator nie jest bardzo długi i wysmukły, nie powinno to być dużą wadą. Wymyśliłem, że będzie mocowany do boomu na elemencie z tworzywa zapewniającym równocześnie izolacje między tymi elementami - również usztywni on wibrator. Zastanawiam się nad możliwością przesuwu tego elementu wraz wibratorem wzdłuż nośnika anteny, w pewnym zakresie przód - tył na czas pomiarów i strojenia na optymalny SWR, umożliwiającą potem zamocowanie na stałe w ustalonym w wyniku pomiarów miejscu (pomiędzy reflektorem, a pierwszym direktorem).
73! Wojtek


Przeczytałem jeszcze raz cały wątek i nabrałem przekonania, że rzeczywiscie będziesz miał problemy.
Zapomnij o konstrukcji z zastosowaniem płaskownika. Nie oszczędzaj na materiale. Rurka fi6 o długości 4m waży 0,24kg, rurka fi8mm tyle samo (cieńsze ścianki). Koszt w hurtowni - 6zł za odcinek 4m. Nauka jest tania...

Co do samej anteny. Szybko się przekonasz, ze 6el. na 432Mz to niewiele więcej niz koci ogon na ręczniaku i będziesz potrzebował coś zdecydowanie dłuższego.

Warunki wykonawcze:
Narzędzia - suwmiarka do odmierzania elementów i precyzyjna miarka do wyznaczenia pozycji elementów na boomie.
Wymagana dokładność przycięcia elementów lepsza niż +-0,2mm. Pozycjonowanie na boomie +-1mm.
Srednica elementów - podpuszczalna odchyłka 0,2mm. Jezeli jest większa, konieczne przeliczenie ich długości.
Jezeli nie masz doświadczenia w obróbce metalu, odradzam wyginanie dipola pętlowego, niedokładność w granicach 1mm rozstawu ramion lub jego długości powoduje zwykle niekompensowalną zmianę impedancji anteny w konsekwencji wysoką wartość swr której niczym nie wyrównasz. W tej sytuacji, sensowna jest porada aby zastosować wibrator w postaci dipola prostego.
Nie kombinuj, nie wymyślaj konstrukcji i nie odkrywaj ponownie roweru. 70-tka to wymagające pasmo, chociaż sprzęt tani. Konstrukcje wymagają wysokiej precyzji i nie darują niedokładności. Szybko się zniechęcisz, lepiej skopiowac co ktoś już kiedyś zrobił i pewnie tez nie raz się sparzył...
POlecam uwazne przeczytanie portalu DG7YBN. Nawet jeżeli nie znajdziesz tam poszukiwanego modelu anteny do skopiowania, to jest mnóstwo wiedzy która Ci się przyda. Nawet jeżeli czegoś na początku nie zrozumiesz, nie trać nadziei i nie czytaj po łebkach!
Nie korzystaj z dostępnych kalkulatorów i programów generujących gotowe modele. Zawiedziesz się, gwarantuję.
Jak juz zrobisz antenę wg modelu np dk7zb czy jakąś inną i nie uzyskasz założonych parametrów np. będzie wysoki swr najpierw sprawdź czy wszystko jest zrobione zgodnie z zaleceniami, elementy są odpowiedniej długości i dobrze rozłożone na boomie a dipol prawidłowo zasilany a zaciski kabla krótkie jak tylko to mozliwe. Dobrze zaprojektowanej anteny się nie dostraja zmieniając położenie elementów na boomie bo prawie zawsze powoduje to rozsypanie charakterystyki, tylko kontroluje czy uzyskane parametry są do przyjęcia. Pamiętaj! SWR=1 to święty Graal do którego nie warto dążyć. Nawet jak uzyskasz za pierwszym razem swr=1,5 będzie OK. Długi kabel załatwi resztę.
To wszystko to nie jest li tylko teoria. Mam praktykę. Zrobiłem sporo anten na 2m i 70cm, w tym kilka naprawdę długich 16,19,21,26 elementów w oparciu o gotowe i wlasne projekty.
A ty zrobisz co zechcesz.
---------
Na marginesie: SMA dedykowane jest do 300W do częstotliwości 1GHZ. BNC nie przenoszą takich mocy na tych
częstotliwościach.

Ryszard.

]]>
program Commander do programowania radiotelefonów 03.10.2018 14:40:21 SO5AD http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480168&komentarz=2591112 kola pisze:
Witam. Nie wiem co wpisać prawidłowo do programu Commander v 1.0.0 przy przemiennikach UKF FM. Jest rubryka TS/DCS- i w niej mozliwości: TONE, OFF, TSQL, REV TN, DCS. W dostępnych danych przemienników w Polsce , podawany jest tylko CTCSS. Proszę o info.

Nie znam tego programu ale prawdopodobnie:
TONE - będzie tonem CTSCSS który jest nadawany wraz z korespondencją.
TSQL - TONE SQUELSCH - do zablokowania własnego odbiornika danym tonem CTCSS.
(tony do nadawania i odbioru mogą być różne)

Podobnie o ile pamiętam jest w CHIRP]]>
program Commander do programowania radiotelefonów 03.10.2018 12:49:08 SQ9KCN http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480168&komentarz=2591077 program Commander do programowania radiotelefonów 03.10.2018 12:35:32 kola http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=480168&komentarz=2591073 Eksperymentalny wibrator do anteny yagi. 03.10.2018 10:34:52 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591026 2. Bieńskowski w którejś z pozycji (nie wiem czy to nie był kalendarz krótkofalowca) opisał modernizację anteny SP9LB na oporność 50 OHm. Było to drugie położenie wibratora bliższe pierwszemu direktorowi (nawet była druga dziurka.
3. Rok 1970, klub sp6kij. Wyjazd na polny dzień UKF. Antena 9 el yaga wzorowana na sp6lb, wykonana z rurek stalowych karniszowych miedziowanych elektrolitycznie. A teraz najważniejsze. Stanowisko pomiarowe. Yaga podpiętą do nadajnika lisołapa. metr od końca anteny dipol pętlowy z żaróweczką. Całe strojenie polegało na takim kombinowaniu aby żaróweczka świeciła jak najjaśniej. Efekty jak ktoś znajdzie w archiwum biuletyn z tamtych lat to znajdzie.
4. Zobacz też do dk7zb w starszych rozwiązaniach też preferował 50 OHm. Z tym, że są to rozwiązania, które wycofał ze swej strony internetowej.

5. Nie przejmuj się SWR-em długi kabel każdy SWR poprawi. A nawet "fabryczne" anteny mogą robić za tłumik. Mam taką i szukam wroga któremu ją sprezentować - SWR tej anteny 1.0.

6. Zrób sobie prosty dipol otwarty. Patrz dk7zb. Będzie on punktem odniesienia do kolejnych osiągnięć (i porażek).

7. SMA powinny wytrzymać do 100W ale jeszcze taka moc to daleko przed tobą.

8. Ponieważ gram praktyki ważniejszy od tony teorii zamiast roztrząsać kolejną ilość diabłów na łebku od szpilki (nawet z użyciem komputera). Zrób pierwszy model. ( do doświadczeń elementy mozesz mocować do boomu gumkami recepturkami. Po wykonaniu pierwszego modelu dorównasz większości krótkofalowców teoretyków.

9. Po realizacji pkt8 wróć i pochwal się efektami.


]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 09:03:04 sp5mnj http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2591012 @sp9nrb

http://sp7pki.iq24.pl/podglad_posta.asp?id_komentarza=2591010

Andrzej]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 04:23:59 Wojtek1961 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590966 "... konstrukcje kolegi DG7YBN..." - Ale to są inne anteny, a ja pytałem o inne....

sp9fys !
Z mojego postu jasno wynika jaka to ma być antena, do czego i na jaką moc do niej doprowadzoną.
Przeczytaj jeszcze raz, zwróć uwagę na stopkę
Ręczny Icom E-90 ma maksymalnie 5 W mocy w. cz. doprowadzonej do anteny,
na razie nie mam innego trx-a i nie zamierzam budować wzmacniacza w. cz. - patrz stopka
Złączki SMA mają dość ograniczoną moc przenoszoną i ograniczone napięcie przebicia izolacji, ze względu choćby na wymiary. Licząc z zapasem na przyszłość - to kilkanaście do kilkudziesięciu watów mocy przenoszonej przez sprzęgacz do anteny, czy wydzielonej na sztucznym obciążeniu, to wszystko co trzeba. Jak kiedyś moja babcia mówiła: "Ho ho, świat i ludzie!....". A rezystory zamykające sprzężoną linię 50 ohm nie muszą być wielkie, tam występują mniejsze napięcia, i mniejsza moc się wydziela - to tylko pomiar, do tego celu nie stosuje się sinych sprzeżeń.
Gdy już (jeżeli?!) będę potrzebował przyrządu na większe moce, to wtedy złączki będą w standardzie N (albo BNC) i będzie to inny sprzęgacz (drugi egzemplarz, przystosowany do większego obciążenia). Układ pomiarowy może być ten sam, z małą modyfikacją o większe zakresy pomiarowe.
Zastosowanie płaskownika ma uprościć prace mechaniczne i zachowanie większej dokładności wykonania, a także pewną oszczędność materiału i kosztów. Musiał bym zmarnować kilka rurek na naukę dokładnego gięcia do żądanego wymiaru... . Nie sadzę by na butelce (!) to mi dobrze wyszło poza tym jak dobrać jej średnicę do wyliczonego wymiaru wewnętrznego łuku wibratora??
Wymyśliłem sobie, że zrobię wzornik do gięcia na kawałku deski z przymocowanymi do niej klockami z drewna o wymiarze zewnętrznym takim, jak wyliczony wewnętrzny wymiar wibratora z uwzględnieniem grubości materiału z którego ma być wykonany. O metodzie z wypełnianiem rurki (w moim przypadku piaskiem) aby zapobiec zapadaniu się ścianek rurki do środka czytałem dawno temu. Jest to dodatkowe utrudnienie.
Mam kilka "gotowych" projektów (jak tu radziliście), ale żaden nie odpowiada temu co bym chciał zrobić.
W "Poradniku" SP6LB są tabele z wymiarami (podanymi w części długości fali) do przeliczenia, ale one odnoszą się do impedancji symetrycznego wibratora 300 ohm, u Szóstki projekty - też z innymi niż interesujące mnie impedancje. Znalazłem w jednym z tegorocznych numerów Funk Amateur projekt sześcioelementowej anteny, ale dużo cięższej, bo z rurek fi 10 mm na boomie (fierkantenrohre) 20 x 20 mm - w dodatku z błędami... (w opisie 6 elementów, na rysunku 5 i oczywiście wymiarowane do tych 5 a nie 6 elementów!) (( i nie podali parametrów...
Mam ściągnięty z internetu kalkulator anten Yagi na zakresy Megahercowe (jest tego parę w sieci), chciałem policzyć, taką która mi pasuje, ale tam nie jest uwzględniony kształt materiału nośnika - stąd moje pytanie na początku tego wątku.
Co do sztywności, to przy tym zakresie częstotliwości wibrator nie jest bardzo długi i wysmukły, nie powinno to być dużą wadą. Wymyśliłem, że będzie mocowany do boomu na elemencie z tworzywa zapewniającym równocześnie izolacje między tymi elementami - również usztywni on wibrator. Zastanawiam się nad możliwością przesuwu tego elementu wraz wibratorem wzdłuż nośnika anteny, w pewnym zakresie przód - tył na czas pomiarów i strojenia na optymalny SWR, umożliwiającą potem zamocowanie na stałe w ustalonym w wyniku pomiarów miejscu (pomiędzy reflektorem, a pierwszym direktorem).
73! Wojtek]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 01:39:11 Wojtek1961 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590957
73! Wojtek]]>
Eksperymentalny wibrator do anteny yagi. 03.10.2018 01:20:59 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590952 Eksperymentalny wibrator do anteny yagi. 02.10.2018 22:34:34 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590925 sp9nrb pisze:
O t i cała mądrość. Kolego jak nie wiesz co ma wspólnego metoda elementów składanych z programem MMana to przykro mi to jest podstawa teorii. Do tego jeszcze zasady superpozycja . To nie mamy o czym rozmawiać. A widzenie przestrzenne, to też świadczy o szkole którą się zaliczyło o umiejętnościach. Ale jak ktoś nie wie co to jest geometria wykreślna, to o czym tu rozmawiać. Rzeczywiście. Od kilku lat ten przedmiot z tego powodu, że wielu studentów miało z tym problem został zamieniony.
Zresztą panowie teoretycy proszę bardzo. Pokażcie co potraficie. Wpiszcie się na jedną, drugą trzecią lub jeszcze inną tabelę wyników i porozmawiamy. Wasze wyniki potwierdzą wasze umiejętności.


Rzeczywiście, nie mamy o czym rozmawiać.
A jeżeli chodzi o geometrię wykreślną to uczyłem się metody rzutowania Monge'a. Zaliczyłem ten przedmiot u prof. St.Polańskiego z wynikiem bardzo dobrym.
]]>
Eksperymentalny wibrator do anteny yagi. 02.10.2018 16:59:46 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590827 Zresztą panowie teoretycy proszę bardzo. Pokażcie co potraficie. Wpiszcie się na jedną, drugą trzecią lub jeszcze inną tabelę wyników i porozmawiamy. Wasze wyniki potwierdzą wasze umiejętności. ]]> Eksperymentalny wibrator do anteny yagi. 02.10.2018 15:14:43 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590802 sp9nrb pisze:

Kolego metodę elementów składanych poznałem w latach osiemdziesiątych ubiegłego wieku a jeszcze wcześniej na geometria wykreślnej wyćwiczono widzenie przestrzenne i proste rzeczy modeluję z pamięci.
.....
.....
I na koniec anteny z płaskowników aluminiowych i to jeszcze wycinanych według specjalnego kształtu były "modne" w latach 60-tych szczególnie w pobliżu lotnisk, gdzie złomowano nawet poniemieckie samoloty aluminiowe. I właśnie te szerokie elementy ograniczały wrażliwość anten na warunki miejscowe.

Kompletnie nie rozumiem jaki wiązek "metoda elementów składanych" ma z zasygnalizowanym problemem i o co chodzi z tym modelowaniem z pamięci.

Anteny wycinane z płaskowników aluminiowych są "modne" również dzisiaj szczególnie w pasmach mikrofalowych ale jaki to ma związek z warunkami miejscowymi? (co to takiego??)

    sp9nrb pisze:

    Gdzie można wprowadzić w Mmanie dwa rodzaje gruntu i skok powierzchni gruntu? Piszecie o uśrednieniu jakim geometrycznym, arytmetycznym a może średnia ważona?

Modelowanie anten nie polega na wprawadzaniu danych z milimetrową dokładnością tam gdzie długosci fali są w metrach. Dlaczego to nie jest istotne? Zadanie Dla Ciebie na dzisiaj ->, powtórka z optyki fizycznej. Pojęcia dyfrakcji i interferencji.
    sp9nrb pisze:

    Jak wprowadzić antenę podziemną gdzie trzeba wpisać, że antena jest 10cm poniżej powierzchni gruntu - MMAna tego nie przyjmuje a ja taką antenę profesjonalną widziałem. Napisałem rodzaj gruntu i jego wilgotność i już problem bo nie ma ogólnie dostępnych tabel rodzaj gruntu - orientacyjne parametry elektryczne?

MMana nie modeluje anten podziemnych. Zresztą żaden popularny wśród amatorów płatny czy bezpłatny nie modeluje takich przypadków. Po prostu nikomu to nie jest do niczego potrzebne.
Tabele rodzaju gruntu - orientacyjne parametry elektryczne są dostępne, patrz->, google: "World Atlas of Ground Conductivity" (akurat w przypadku Polski są nie wiedzieć dlaczego utajnione).
    sp9nrb pisze:

    A może trzeba napisać prosto MMana jako użytkowy program demonstracyjny ma ograniczone możliwości i pewnego rodzaju obliczeń nie można przeprowadzić.

MMana nie jest żadnym demo. To dobry uzytkowy program oparty na relatywnie prostym algorytmie MiniNec3 który pierwotnie napisany był dla umożliwienia modelowania anten na prostych wtedy pc-tach dla których niedostępny był algorytm NEC napisany w Fortranie do użytku na minikomputerach i mainframe'ach.
MiniNec przez ponad 30lat jakie upłynęły od momentu jego powstania udowodnił swoja przydatność do modelowania anten i lepszej reklamy mu nie potrzeba.
Jak każdy program ma swoje ograniczenia i trzeba sobie je uświadomiać korzystając z niego.
    sp9nrb pisze:

    Jest też inny problem - jak dokładnie modelować antenę, gdy zwykły deszcz po długotrwałej suszy powoduje, ze trzeba antenę na nowo dostrajać bo SWR odjechał.

Ten problem jest rozwiązywalny.
4Nec2 posiada mozliwość modelowania anten z elementami z powłoką dielektryczną. W tym konkretnym przypadku pokrytych wodą/wilgocią. Również MMana ma tę mozliwość po zainstalowaniu utility Nec2 for MMana

]]>
Eksperymentalny wibrator do anteny yagi. 02.10.2018 13:42:53 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590785 sp9fys pisze:
    sp9nrb pisze:

    Kolego, ja nie szukam dobrych rad. Ja szukam konkretnej odpowiedzi. A jeszcze oczekuje na rozwiązanie trudniejszy model. Delta która w połowie wisi nad budynkiem a w drugiej połowie nad ziemią. Parametry gruntu podałem zgodnie nomenklaturą normową klasyfikacji gruntów.
    Z takimi specjalistami też pracowałem. Ale jak za dużo gadali, to dostawali ołówek, papier i suwak albo kalkulator oraz polecenie - nie gadaj tylko to oblicz. A wstępne obliczenia pokazywały, że to nie jest kilka procent ale niewielka różnica w wysokości zawieszenia powodowała prawie całkowitą zmianę charakterystyki promieniowania.


Dostałeś Kolego nie dobrą radę, tylko odpowiedź na postawione pytanie.
Parametry gruntu podałeś zgodnie nomenklaturą budowlaną która niewiele ma wspólnego z nomenklaturą używaną w technice antenowej.
Żeby zadać pytanie, trzeba wiedzieć jak je zadać żeby uzyskać odpowiedź. Straszenie ołowkiem i suwakiem nic tu nie da.
Nie obrażaj się, nikt Ci tu nie chce czynić impertynencji. Jeżeli nie umiesz posługiwać się MMana-Gal czy 4Nec2, po prostu zrób rysunek anteny w miarę szczegółowy. Określ jej geometrię, punkt zasilania, wysokości naroży/końców anteny i częstotliwości jakie są dla Ciebie istotne. Zamodelowanie prawie na pewno będzie mozliwe. Musisz jednak pamietać, że to jedynie model przybliżony który może odzwieciedlać rzeczywistość w krańcowym przypadku zgodnie z zasadą "shit in - shit out".


Kolego metodę elementów składanych poznałem w latach osiemdziesiątych ubiegłego wieku a jeszcze wcześniej na geometria wykreślnej wyćwiczono widzenie przestrzenne i proste rzeczy modeluję z pamięci. Zamiast ględzić i się popisywać odpowiedz na krótkie pytanie. Gdzie można wprowadzić w Mmanie dwa rodzaje gruntu i skok powierzchni gruntu? Piszecie o uśrednieniu jakim geometrycznym, arytmetycznym a może średnia ważona?
Jak wprowadzić antenę podziemną gdzie trzeba wpisać, że antena jest 10cm poniżej powierzchni gruntu - MMAna tego nie przyjmuje a ja taką antenę profesjonalną widziałem. Napisałem rodzaj gruntu i jego wilgotność i już problem bo nie ma ogólnie dostępnych tabel rodzaj gruntu - orientacyjne parametry elektryczne?

A może trzeba napisać prosto MMana jako użytkowy program demonstracyjny ma ograniczone możliwości i pewnego rodzaju obliczeń nie można przeprowadzić.

Jest też inny problem - jak dokładnie modelować antenę, gdy zwykły deszcz po długotrwałej suszy powoduje, ze trzeba antenę na nowo dostrajać bo SWR odjechał.

I na koniec anteny z płaskowników aluminiowych i to jeszcze wycinanych według specjalnego kształtu były "modne" w latach 60-tych szczególnie w pobliżu lotnisk, gdzie złomowano nawet poniemieckie samoloty aluminiowe. I właśnie te szerokie elementy ograniczały wrażliwość anten na warunki miejscowe.]]>
Eksperymentalny wibrator do anteny yagi. 02.10.2018 12:40:56 sp5mnj http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590766
    sp9nrb pisze:
    Mnie nie interesuje oszacowanie. Konkretnie grunt glina piaszczysta wilgotność na głębokości do 30 cm 45%. Na tym stoi budynek dł. 40m szer 10m wysokość 10m dach żelbet prawdopodobny odstęp między prętami wzdłuż 10cm. Antena dipol 2x19,4m zawieszona 3m nad dachem. I czekam na propozycje jakie parametry i gdzie wprowadzić? Co będzie prawdą?


Chyba nie piszemy o tym samym. (chodzi o przewodność ziemi)

    sp9nrb pisze:


    Kolego, ja nie szukam dobrych rad. Ja szukam konkretnej odpowiedzi.......


... podpowiedzi?

Zakładka Obliczenia
Ustaw Realna
Parametry... wprowadź dane dla obszarów i wysokości
Dane znajdziesz ... patrz wyżej(temat na forum i podręcznik)

Andrzej
p.s. to nie jest dobra rada... to konkretna odpowiedź]]>
Eksperymentalny wibrator do anteny yagi. 02.10.2018 12:28:37 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590763 sp9nrb pisze:

Kolego, ja nie szukam dobrych rad. Ja szukam konkretnej odpowiedzi. A jeszcze oczekuje na rozwiązanie trudniejszy model. Delta która w połowie wisi nad budynkiem a w drugiej połowie nad ziemią. Parametry gruntu podałem zgodnie nomenklaturą normową klasyfikacji gruntów.
Z takimi specjalistami też pracowałem. Ale jak za dużo gadali, to dostawali ołówek, papier i suwak albo kalkulator oraz polecenie - nie gadaj tylko to oblicz. A wstępne obliczenia pokazywały, że to nie jest kilka procent ale niewielka różnica w wysokości zawieszenia powodowała prawie całkowitą zmianę charakterystyki promieniowania.


Dostałeś Kolego nie dobrą radę, tylko odpowiedź na postawione pytanie.
Parametry gruntu podałeś zgodnie nomenklaturą budowlaną która niewiele ma wspólnego z nomenklaturą używaną w technice antenowej.
Żeby zadać pytanie, trzeba wiedzieć jak je zadać żeby uzyskać odpowiedź. Straszenie ołowkiem i suwakiem nic tu nie da.
Nie obrażaj się, nikt Ci tu nie chce czynić impertynencji. Jeżeli nie umiesz posługiwać się MMana-Gal czy 4Nec2, po prostu zrób rysunek anteny w miarę szczegółowy. Określ jej geometrię, punkt zasilania, wysokości naroży/końców anteny i częstotliwości jakie są dla Ciebie istotne. Zamodelowanie prawie na pewno będzie mozliwe. Musisz jednak pamietać, że to jedynie model przybliżony który może odzwieciedlać rzeczywistość w krańcowym przypadku zgodnie z zasadą "shit in - shit out".]]>
Eksperymentalny wibrator do anteny yagi. 02.10.2018 00:38:45 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590635 sp9fys pisze:
Andrzej pokazał prawidłowy sposób podejścia. W tym konkretnym przypadku ze względu na charakter podłoża bezpośrednio pod anteną, będzie ono miało istotny wpływ na jej działanie. Siatkę metalową (pręty) o traktuje się jako jednorodny materiał jeżeli jej oczka mają nie więcej niż ca. 0,01 długości fali.
To co poza podłożem bezpośrednio pod anteną, możesz sobie podarować. Wpływ na charakterystykę i parametry elektryczne anteny będzie pomijalny i prawdopodobnie w granicach błędu modelowania.
Jak chcesz mieć dokładniejsze obliczenia uwzględniające wpływ ziemi w strefie bliskiej - zrób je w jakimś programie obsługującym model ziemi Sommerfelda-Nortona (algorytm NEC2). Wymaga to znajomości parametru przewodności właściwej gruntu i przenikalności dielektrycznej.
Przy okazji przekonasz się, że niezależnie czy będzie to tzn ziemia idealna, czy realna, jej wpływ zaznaczy się jedynie w maksymalnie kilkuprocentowej różnicy sprawności systemu. Z punktu widzenia przeciętnego użytkownika - będą to wartości absolutnie nieistotne.


Kolego, ja nie szukam dobrych rad. Ja szukam konkretnej odpowiedzi. A jeszcze oczekuje na rozwiązanie trudniejszy model. Delta która w połowie wisi nad budynkiem a w drugiej połowie nad ziemią. Parametry gruntu podałem zgodnie nomenklaturą normową klasyfikacji gruntów.
Z takimi specjalistami też pracowałem. Ale jak za dużo gadali, to dostawali ołówek, papier i suwak albo kalkulator oraz polecenie - nie gadaj tylko to oblicz. A wstępne obliczenia pokazywały, że to nie jest kilka procent ale niewielka różnica w wysokości zawieszenia powodowała prawie całkowitą zmianę charakterystyki promieniowania. ]]>
Eksperymentalny wibrator do anteny yagi. 01.10.2018 23:29:42 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590626 To co poza podłożem bezpośrednio pod anteną, możesz sobie podarować. Wpływ na charakterystykę i parametry elektryczne anteny będzie pomijalny i prawdopodobnie w granicach błędu modelowania.
Jak chcesz mieć dokładniejsze obliczenia uwzględniające wpływ ziemi w strefie bliskiej - zrób je w jakimś programie obsługującym model ziemi Sommerfelda-Nortona (algorytm NEC2). Wymaga to znajomości parametru przewodności właściwej gruntu i przenikalności dielektrycznej.
Przy okazji przekonasz się, że niezależnie czy będzie to tzn ziemia idealna, czy realna, jej wpływ zaznaczy się jedynie w maksymalnie kilkuprocentowej różnicy sprawności systemu. Z punktu widzenia przeciętnego użytkownika - będą to wartości absolutnie nieistotne.
]]>
Eksperymentalny wibrator do anteny yagi. 01.10.2018 22:30:44 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590593 Eksperymentalny wibrator do anteny yagi. 01.10.2018 12:48:52 sp5mnj http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590426 sp9nrb pisze:


Z mmaną jest więcej problemów. Jak zaprogramować antenę na dachu. Część anteny widzi ziemię a inna część dach? Problem z izolacją drutu, stratności izolacji oraz zmiana stałej dielektrycznej to cała nowa bajka. Tu niestety materiałówka się kłania a nie są to tanie materiały. A do anegdot należy wydarzenie jak jeden nadgorliwiec pomalował osłonę radaru zwykła farbą olejną i radar oślepł. A później to musiał czyść - nadgorliwość ukarana. HI.


... Z mmaną jest więcej problemów. Jak zaprogramować antenę na dachu. Część anteny widzi ziemię a inna część dach?

Dla precyzyjnych wyników?

Jeżeli antena w płaszczyźnie równoległej do ziemi widzi ziemię i budynek z dachem...
Trzeba doszacować zmiany terenowe... w modelu budujemy antenę nad dachem budynku i wprowadzamy wartości wpływające dla naszych wyników.
Gdzieś w temacie, chyba w MMANA-GAL : http://sp7pki.iq24.pl/default.asp?grupa=3538&temat=86205 opisałem podobny model (nad dachem).


Są przykłady postępowania w takich przypadkach w pierwszym tomie I.Gonczarenki


... i nie stanowi to problemów.

Andrzej]]>
Eksperymentalny wibrator do anteny yagi. 01.10.2018 11:15:00 sp9fys http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590407 Wojtek1961 pisze:

Poszukuję gotowej wytrawionej płytki sprzęgacza (w postaci linii paskowych) do SWR- miarki na pasma UHF, jeżeli ktoś z kolegów ma na zbyciu to bym nabył. Najlepiej z możliwością wlutowania gniazd SMA bezpośrednio w płytkę...
73! Wojtek


Nie podałeś pomiar jakich mocy jest dla Ciebie interesujący. Ale jeżeli używasz SMA to powiedzmy do 300W (??).
Nie jest to wytrawiona płytka, ale gotowy projekt do wykorzystania:
http://www.ok2kkw.com/00003016/komparator/smerova_odbocnice_pcb/smerova_odbocnice.htm (google "tłumaczy" jak tłumaczy, ale zrozumiesz o co chodzi). Dodatkowo trochę wiedzy - autor jest świetnym fachowcem.]]>
Eksperymentalny wibrator do anteny yagi. 01.10.2018 01:45:29 Wojtek1961 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2590329 Poszukuję gotowej wytrawionej płytki sprzęgacza (w postaci linii paskowych) do SWR- miarki na pasma UHF, jeżeli ktoś z kolegów ma na zbyciu to bym nabył. Najlepiej z możliwością wlutowania gniazd SMA bezpośrednio w płytkę. Kolega sp9nrb pisze: "..Najprościej zrób swr-miarkę taką jak do WiFi. One są na gigaherce a na 70 cm wręcz rewelacja " - nie mam takiej może jakiś opis, coś więcej na jej temat? najlepiej możliwość nabycia elementów do niej np choć samej płytki.
73! Wojtek]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 16:08:11 SP5U http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588670 Oczywiście zachęcam do poznania programów umożliwiających modelowanie anten (sam także używam) ale w przypadku opisywanym przez Wojtka1961 byłaby to niepotrzebna komplikacja. Sugerowane było aby najpierw obliczyć obwód obu elementów. Na niewiele to się zda. Zastosowanie wibratora o innych wymiarach poprzecznych wymusza konieczność ponownego modelowania anteny. Nie wystarczy w tym przypadku dobranie jego długości tak aby uzyskać oczekiwaną impedancję i rezonans (X=0) Antena będzie dopasowana impedancyjnie ale jej parametry takie jak zysk, F/B, ogólnie jej charakterystyka - rozjadą się.
Aby poprawnie projektować anteny, trzeba wpierw poznać teorię anten. Wtedy działania w MMANA czy 4NEC2 przyniosą właściwy skutek.
Autorowi tematu sugeruję aby wykonał antenę dokładnie wg projektu, uwzględniając wszystkie podane w nim wymiary.
Dipol wykonany z rurki wcale nie będzie cięższy od tego zrobionego z płaskownika - będzie raczej lżejszy. Na pewno będzie miał bardziej sztywną konstrukcję niż ten z płaskownika. Rurkę Al Fi 8mm. (zakładam, że taka jest zastosowana w projekcie) łatwo się wygina na kawałku rury o odpowiedniej średnicy. Ja wyginałem takie elementy na butelce szklanej ! Dawniej przed wygięciem do rurki wsypywałem drobną sól kuchenną a końce rurki zaklejałem taśmą izolacyjną. Obecnie używam do gięcia dipoli pętlowych samodzielnie wykonanego przyrządu.
Reasumując, jeżeli chcesz zachować wszystkie parametry budowanej anteny, zrób wszystko zgodnie z opisem.
Jeżeli upierasz się przy zastosowaniu płaskownika, zleć komuś modelowanie tej anteny.]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 16:06:17 sp2xdq http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588668 http://dg7ybn.de/432MHz/GTV70_4m.htm]]> Eksperymentalny wibrator do anteny yagi. 26.09.2018 15:01:10 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588655 sp5iou pisze:
    sp9nrb pisze:
    ....................

    Sprawa szyby. Zależy co masz. Są szyby metalizowane i zachowują się one jak kawał blachy. Są też zwykłe niczym nie pokryte i można potraktować je jako powietrze.

    ................


No niestety szyba w moich oknach nie jest powietrzem. Mam też inną szybę, taką zwykła od szklarza i to samo zjawisko. Zbliżenie radiatora, tak że ramka jest w odległości 5-10 mm od szyby przesuwa rezonans mojej anteny o 11 Mhz w dół. Szkło ma inną stałą dieelektryczną niż powietrze i dlatego ma taki wpływ. Jak robiłem antenę drutową na ukf i wsadziłem ją do rurki PCW to też się rezonans przesunął w dół, choć nie aż tak znacznie jak w przypadku tej ramówki.
Zapytałem wykładowcę od MMANA z Youtube - DX-Commander o ten problem z szybą, ale nie potrafił mi poradzić jak bliskość takiego dielektryka za-symulować w MMANA. Może można w wesji Pro za minimum 139.-Euro .

Symulacja w MMANA nie da idealnie gotowych wymiarów, ale dość dobry punkt wyjściowy do wykonania i dalszego strojenia anteny.
Mój quad po usunięciu plastikowych wsporników z rogów gdzie są max napięcia i bez szyby w sąsiedztwie w wymiarach policzonych przez MMANA basic miał przesunięcie w dół tylko o 1 MHz i mógł być od razu użyty.

kolega DX-Commander fajnie prowadzi te tutoriale, robi przy tym pewien show, gdyż to nagrany wykład na żywo. No i można się osłuchać z prawdziwym Angielskim, bo to rasowy Angol .



DO WPISU DOŁĄCZONY JEST MATERIAŁ VIDEO - PRZEJDZ NA STRONĘ ABY GO ZOBACZYĆ !




Z mmaną jest więcej problemów. Jak zaprogramować antenę na dachu. Część anteny widzi ziemię a inna część dach? Problem z izolacją drutu, stratności izolacji oraz zmiana stałej dielektrycznej to cała nowa bajka. Tu niestety materiałówka się kłania a nie są to tanie materiały. A do anegdot należy wydarzenie jak jeden nadgorliwiec pomalował osłonę radaru zwykła farbą olejną i radar oślepł. A później to musiał czyść - nadgorliwość ukarana. HI.]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 13:48:38 sp5iou http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588643 sp9nrb pisze:
....................

Sprawa szyby. Zależy co masz. Są szyby metalizowane i zachowują się one jak kawał blachy. Są też zwykłe niczym nie pokryte i można potraktować je jako powietrze.

................


No niestety szyba w moich oknach nie jest powietrzem. Mam też inną szybę, taką zwykła od szklarza i to samo zjawisko. Zbliżenie radiatora, tak że ramka jest w odległości 5-10 mm od szyby przesuwa rezonans mojej anteny o 11 Mhz w dół. Szkło ma inną stałą dieelektryczną niż powietrze i dlatego ma taki wpływ. Jak robiłem antenę drutową na ukf i wsadziłem ją do rurki PCW to też się rezonans przesunął w dół, choć nie aż tak znacznie jak w przypadku tej ramówki.
Zapytałem wykładowcę od MMANA z Youtube - DX-Commander o ten problem z szybą, ale nie potrafił mi poradzić jak bliskość takiego dielektryka za-symulować w MMANA. Może można w wesji Pro za minimum 139.-Euro .

Symulacja w MMANA nie da idealnie gotowych wymiarów, ale dość dobry punkt wyjściowy do wykonania i dalszego strojenia anteny.
Mój quad po usunięciu plastikowych wsporników z rogów gdzie są max napięcia i bez szyby w sąsiedztwie w wymiarach policzonych przez MMANA basic miał przesunięcie w dół tylko o 1 MHz i mógł być od razu użyty.

kolega DX-Commander fajnie prowadzi te tutoriale, robi przy tym pewien show, gdyż to nagrany wykład na żywo. No i można się osłuchać z prawdziwym Angielskim, bo to rasowy Angol .



DO WPISU DOŁĄCZONY JEST MATERIAŁ VIDEO - PRZEJDZ NA STRONĘ ABY GO ZOBACZYĆ !


]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 09:39:47 sp9nrb http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588581 I tak cię próby nie miną. Do prób wystarczy jak zmontujesz 4 el YAGE i ją sprawdzisz. Najprościej zrób swr-miarkę taką jak do WiFi. One są na gigaherce a na 70 cm wręcz rewelacja. Dzięki nie blokowanym ryżowcom, masz poszerzony zakres pomiarowy.
Jak masz blisko przemiennik to porównując odczyty na s-metrze będziesz widział co się dzieje - nieraz potrzebne są tłumiki i cierpliwość słuchających na przemienniku.
Proste stanowisko pomiarowe. Statyw badana antena z małym nadajnikiem (n.p. uv3) Drugi statyw z prostym dipolem pętlowym z sondą w.cz. Tak prosta metoda a potrafi mocno zweryfikować różne genialne i mniej genialne pomysły.(sprawdzone osobiście)

Sprawa szyby. Zależy co masz. Są szyby metalizowane i zachowują się one jak kawał blachy. Są też zwykłe niczym nie pokryte i można potraktować je jako powietrze.

Nie przejmuj się purystami. Zapytaj tylko: czy mają, to o czym piszą i czy pożyczą. Bądź przygotowany na różne "ciekawe odpowiedzi" ale może się trafi prawdziwy mentor, który nie tylko pożyczy sprzęt ale i podpowie co robić.
Do spotkania na jakiś zawodach na 70cm.]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 08:59:08 SP3ANL http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588576
Czy posiadasz analizator antenowy lub masz kogoś, kto może Ci go udostępnić? Wiem, że nie jest to tania rzecz (im wyższa częstotliwość maksymalna, tym jest droższy), ale przy budowie własnych anten jest on bardzo potrzebny.

Przy założeniu, że wibrator wykonuje się w ten sam sposób, co dipol do samodzielnej pracy (innymi słowy, jak wykonasz antenę yagi, to jak wymontujesz wibrator, to będzie działać poprawnie w tym samym paśmie, co samodzielny dipol), można ten współczynnik wyznaczyć eksperymentalnie.

Każdy analizator posiada możliwość pomiaru reaktancji dla zakresu częstotliwości i z tej funkcji należy skorzystać. Zbuduj dipol prosty i zmierz reaktancję (nie patrz na SWR i rezystancję, w tym przypadku nie jest to ważne). Dla częstotliwości rezonansowej i nieparzystych wielokrotności wynosi ona zero, dobierz wymiary tak, żeby reaktancja była zerowa dla tej częstotliwości, dla której chcesz mieć. Stosunek długości jednego ramienia do długości ćwierci fali to będzie ten współczynnik skrócenia. Potem zrób dipol pętlowy, jak chciałeś i wykonaj ponownie pomiar reaktancji. Po zbudowaniu całej anteny warto zmierzyć SWR.

]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 06:56:18 sp5iou http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588556 Najlepieju jak byś sobie zamodelował taką antenę w programia MMANA-GAL basic. Jest darmowy.
Nie jest bardzo przyjazny, ale są tutoriale na Youtube.
Ostatnio wziąłem się za to bo potrzebowałem antenę, która wyrzuci całe w.cz z pokoju na zewnątrz domu i zrobiłem 2 el mini cubical quad na 70cm przyczepiony przyssawkami na szybę.
Generalnie wyszło, tylko w MMANA nie umiem za modelować szyby, a ma zasadniczy wpływ na częstotliwość rezonansową i przeliczam wymiary proporcjonalnie.
Tu jest krótka dyskusja na ten temat, model w MMANA-GAL, zdjącia i wykres SWR tej anteny.
http://sp-hm.pl/thread-3449-post-38946.html#pid38946
]]>
Eksperymentalny wibrator do anteny yagi. 26.09.2018 02:27:52 Wojtek1961 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479882&komentarz=2588534 Jak należało by przeliczyć taki element w stosunku do wykonanego z okrągłego pręta bądź rurki,(dla których istnieje wiele gotowych projektów i programów kalkulacyjnych do anten) ?
Jaki zastosować współczynnik skrócenia k? Czy zmiana kształtu przekroju poprzecznego wibratora wpłynie istotnie na parametry anteny ? Jak bardzo ? I na jakie ? najbardziej się obawiam o wpływ na impedancję anteny
Antena ma mieć wyjście 50 ohm na złączu BNC lub SMA po symetryzatorze wykonanym z kabla koncentrycznego.
Jak taki wibrator współpracował by z direktorami i reflektorem wykonanymi z rurki Al fi 8 mm, przewleczonymi przez aluminiowy nośnik w postaci czworokątnego profilu o boku 15 mm mocowanymi śrubami do niego - z galwanicznym z nim połączeniem?
Antena ma być używana do odbioru w połączeniu krótkim kablem z ręczniakiem IC_E90. Może w przyszłości też do nadawania z małą mocą (np 5 W), gdy już będę miał znak.
73! Wojtek]]>
Okolice Torunia- co to za sygnał? 23.09.2018 07:47:13 161BD716 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479728&komentarz=2587444 Okolice Torunia- co to za sygnał? 22.09.2018 23:55:05 SQ2KAC http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479728&komentarz=2587361 Okolice Torunia- co to za sygnał? 22.09.2018 15:49:40 161BD716 http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=479728&komentarz=2587258 Przemiennik 70 cm w Słupsku - SR2SL 21.09.2018 21:11:08 SP2GNR http://sp7pki.iq24.pl/rss_wejscie.asp?grupa=162750&temat=422596&komentarz=2587074 przemiennik słupski jest w moim zasięgu nieomal codziennie w okienku czasowym od godz 22 do 7 rano. Nawiązałem nawet QSO z kilkoma kolegami. Moje QTH to Gniewino (JO94AR) - 72km od Słupska, na północny-wschód.
Ponadto praktycznie nieomal połowa wysyłanych przez mnie ramek APRS dociera bezpośrednio do słupskiego iGate-u, reszta z reguły do Chwaszczyna, do SR2-C. Jak więc widac, przemiennik słupski jest również słyszany daleko poza Słupskiem.
Ja z kolei, najmocniej zapraszam do korzystania z przemiennika SR2GN, który znajduje się właśnie w moim miasteczku, na wieży Kaszubskie Oko (42 m nad poziomem gruntu). Przynajmniej do podejmowania takich prób Parametry pracy przemiennika: TX: 439,3250 MHz RX: 431,7250 MHz, CTCSS 94.8 Hz. 73! Piotr.]]>
