PA ZZ-750 Yaesu 991A podłączenie PTT
    sp5it pisze:

    Pin 2-3 w radio, podłącz miernik uniwersalny. Ustaw na pomiar rezystancji.
    Na RX ma być otwarty obwód, na TX zwarty.

    W PA zwierasz 2 piny i tyle. Ale to u ciebie działa z tego co napisałeś.

    O ile w menu cos nie namieszane to do sprawdzenia dioda i tranzystor.

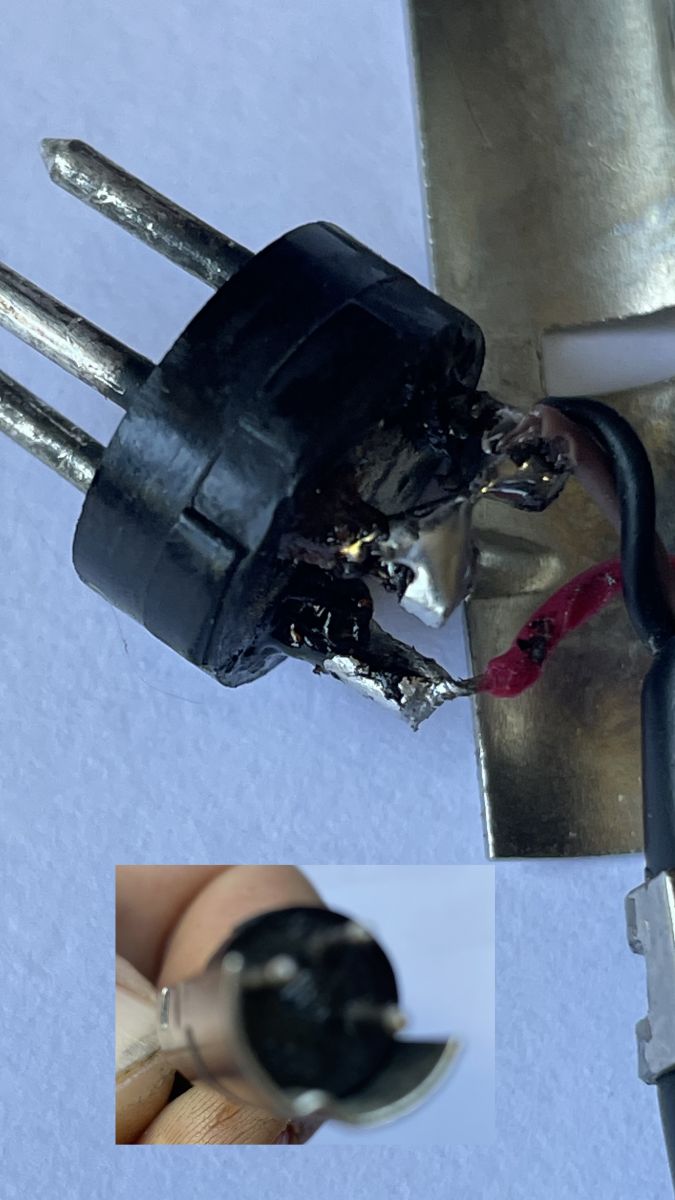

Mam tak zrobione jak napisałes. Test miernikiem robie tak ze podlaczam go do pin 2 i 3 naciskam przycisk mikrofonu i sprawdzam zawarcie. Zwarcie jest. Potem podpinam kabel do PA - wtyczka 3 piny i tka jak napisałem po przełaczeniu w PA na QRO włącza mi się "Transmit" bez nacisniecia przycisku mikrofonu. To dzieje się bez wzgledu na to czy w mwnu Yeasu ustawie pozycje 141 na "lamp" - ktora w/g instrukcji uruchamia gniazdo TUN/LIN czy pozycja 141 "internal".
[img] [/img]
