FT-897 inerfejs DIGI |  |
| | | | max77 | 02.01.2020 13:17:33 |
Grupa: Użytkownik
Posty: 1302 #5356094
Od: 2010-12-11
| Posiadam nie używany interfejs do emisji cyfrowych z wtykiem din 13 pin do Kenwooda TS 590 ,
działa wyśmienicie , nie chcę się bawić w robienie nowego czy zakup pod FT 897 ,
czy mogę zastosować przejściówkę z wtyku 13 pin do gniazda 13pin kawałeczek kabla i
wtyk do FT 897 , według mnie powinno działać zakładając taką redukcję na inny wtyk .
Może jest gdzieś w sieci schemat podłączenia takiej przejściówki ?
Co koledzy o tym sądzicie ? Dobrze kombinuję ? | | | | | Electra | 18.04.2024 02:32:22 |
 |
| | | | | sp9nrb | 02.01.2020 14:15:46 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 2973 #5356114
Od: 2017-7-11
| jak nie poplączesz kabelków to powinno chodzić bez problemu.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
| | | | | SP6MCW | 02.01.2020 14:21:31 |
Grupa: Użytkownik
QTH: JO81ND
Posty: 795 #5356119
Od: 2015-7-24
| Jak podzielisz się wiedzą: który interfejs masz, to pewnie znajdzie się sposób na rozwiązanie problemu.
_________________
SP6MCW
Mariusz.
Precz z dysortografią!
Nie przekraczam mocy licencyjnej.
_______________________________________
Heathkit SB104A+SB644, Icom IC-706MKIIG, Kenwood TS-450S, Hallicrafters SX-71, Hammarlund HX-50, Yaesu FT-950 oraz kombinacje prawie antenowe ,)
| | | | | sp3rat | 02.01.2020 14:21:48 |
Grupa: Użytkownik
QTH: Śrem
Posty: 736 #5356120
Od: 2009-3-26
| A czy czasami kenwood i yaesu nie mają innych standardów cat-a?
Jurek
_________________
Pomóż Wojtusiowi w walce z autyzmem: KRS 0000252666. Cel szczegółowy: Wojciech Karg | | | | | sp5iou | 02.01.2020 15:08:02 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 2010 #5356137
Od: 2012-9-2
| Zerknij np. na stronę SP8NTH i sprawdź czy interfejsy jego produkcji w zależności od opcji radia różnią się tylko kablem. To żer obsługują FT897 to wiem napewno, trzeba sprawdzić też TS-590.
Myślę ze róznica jest we wtyczkologii, ale trzeba to sprawdzić.
_________________
(((73))) Marcin.
Słucham na DMR TG-26056 i 2605 i FM SR5RR. ID: 2605142-portable lub 2605153-home
Warszawa KO02OE, VOT PZK 73
KF: FTDX101D, FT-817ND, FT897, IC735, IC706, FT991, IC7000, UNIDEN2020,
HM: QCX, Forty-9er,uBitX, Pilgrim, Kacper 40m, Taurus 40m,
UKF: Motorola MCX100, Radmor FM315K, IC211E, Intek HR2040, TM-218, QYT KT-8900 i KT8900D, TYT DM380, RT320. Baofengi UV-5R, UV-B6, UV82. FT-817ND, Radioddity GD-77, TYT DM-9600, TYT DMUV380, Anytone D868UV, Anytone D578UV PRO, Anytone D878UV, FT290RII,
PA: IC2KL(500W), Tuner: LDG600 ProII, LDG11ZPro.
ANT: Multiband InVee, GP7DX, Slooper 160m, Lafayette UV300 i uv200, InV L na samochodzie.
((( NIGDY NIE PRZEKRACZAM MOCY LICENCYJNEJ )))
Niema głupich pytań, spotyka się niezbyt mądre odpowiedzi.
| | | | | canis_lupus | 02.01.2020 15:39:26 |
Grupa: Użytkownik
QTH: Kraków
Posty: 7451 #5356154
Od: 2013-7-18
| Różnica może być też w poziomie napięć RS-a. Ale to wystarczy w instrukcji sprawdzić.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | SP6IX | 02.01.2020 16:00:18 |
Grupa: Użytkownik
Posty: 8125 #5356163
Od: 2008-3-18
| Rób przejściówkę i dobrze się baw ,być może będzie potrzebna korekcja poziomów do i z radia ale nic więcej resztę robi program komp.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. | | | | | max77 | 02.01.2020 16:25:08 |
Grupa: Użytkownik
Posty: 1302 #5356179
Od: 2010-12-11
| Ustrojstwo było robione przez jednego z kolegów , zapytałem go
i podesłał mi link na którym się wzorował , proste to to strasznie
ale działa super , niestety brak CAT .
Może to coś pomoże :

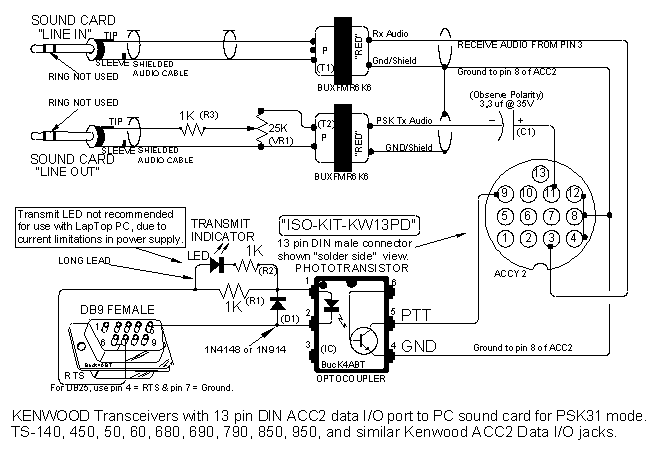

https://www.qsl.net/yo4tnv/Transceivers/Kenwood%20TS-140s/kenwood%20ts140s%20acc2%20interface.gif | | | | | SP6IX | 02.01.2020 16:28:28 |
Grupa: Użytkownik
Posty: 8125 #5356180
Od: 2008-3-18
| Ja do swojego FT100D mam osobno CATa a interfejs wraz z CW osobno .
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. | | | | | max77 | 02.01.2020 22:42:03 |
Grupa: Użytkownik
Posty: 1302 #5356382
Od: 2010-12-11
| Rozumiem że kabelek ma wyglądać tak :
6 Pin 13 Pin
1 ----TX---- 11
2 ----GND--- 4,8,12
3 ----PTT--- 9
5 ----RX---- 3
Czy to się zgadza ? | | | | | sp5iou | 03.01.2020 08:50:27 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 2010 #5356706
Od: 2012-9-2
|
Ten interfejs zapewnia tylko link audio i PTT.
Do CAT musisz mieć osobny interfejs na USB.
Może być np ten kabel:
1X(CT-62 CAT USB Cable pour FT-100/FT-817/FT-857D/FT-897D/FT-100D/FT-817ND V4 f5
dostęny tutaj:
https://www.ebay.pl/itm/1X-CT-62-CAT-USB-Cable-pour-FT-100-FT-817-FT-857D-FT-897D-FT-100D-FT-817ND-V4-f5/113806208139?hash=item1a7f60ec8b:g:0UIAAOSwRaJdHSMV
Nie zapewnia izolacji galwanicznej, ale nie jest to niezbędne. Połącz tylko dobrze masy radia i komputera.
Ja do FT897 używam to:
Radio Station USB PC linker Adapter U5-Link Connector for YAESU FT-817/857/897
Dostępny np. tutaj:
https://www.ebay.pl/itm/Radio-Station-USB-PC-linker-Adapter-U5-Link-Connector-for-YAESU-FT-817-857-897/263766801416?hash=item3d69b9fc08:g:z20AAOSwXSJXOdzB
Zapewnia audio do DIGI, CW, PTT i CAT z galwaniczną izolacją.
Jeśłi chcesz użyć do zdalnej stacji zdalnej i pracować na SSB na innej wstędze niż DIGI to musisz dać dodatkowe gniazdko i kabelek między interfejsem a wejściem mikrofonowym.
To cecha FT897 / 8857 wej ście audio z na tylnym gnieździe aktywne jest tylko dla emisji digi.
Interfejs nie zawiera karty dźwiękowej USB, więc albo wykorzystasz tę co jest w komputerze, albo dołożysz osobno.
Ja używam tej:
USB 5.1 to 3.5mm mic headphone Jack Headset 3D Sound Card Audio Adapter New
dostępna np tu:
https://www.ebay.pl/itm/USB-5-1-to-3-5mm-mic-headphone-Jack-Headset-3D-Sound-Card-Audio-Adapter-New/183727414265?hash=item2ac701dbf9:m:mPr5sMvqu33uqabS0Z1JYrA
Jest całkowicie wystarczająca.
Zaletą oddzielnej karty audio jest to, że możesz jednocześnie używać interfejsu do łaczności a audio komputera do innych celów. Robisz łączności na FT8 i oglądasz video z Youtube lub słuchasz audiobooka  .
_________________
(((73))) Marcin.
Słucham na DMR TG-26056 i 2605 i FM SR5RR. ID: 2605142-portable lub 2605153-home
Warszawa KO02OE, VOT PZK 73
KF: FTDX101D, FT-817ND, FT897, IC735, IC706, FT991, IC7000, UNIDEN2020,
HM: QCX, Forty-9er,uBitX, Pilgrim, Kacper 40m, Taurus 40m,
UKF: Motorola MCX100, Radmor FM315K, IC211E, Intek HR2040, TM-218, QYT KT-8900 i KT8900D, TYT DM380, RT320. Baofengi UV-5R, UV-B6, UV82. FT-817ND, Radioddity GD-77, TYT DM-9600, TYT DMUV380, Anytone D868UV, Anytone D578UV PRO, Anytone D878UV, FT290RII,
PA: IC2KL(500W), Tuner: LDG600 ProII, LDG11ZPro.
ANT: Multiband InVee, GP7DX, Slooper 160m, Lafayette UV300 i uv200, InV L na samochodzie.
((( NIGDY NIE PRZEKRACZAM MOCY LICENCYJNEJ )))
Niema głupich pytań, spotyka się niezbyt mądre odpowiedzi.
| | | | | Electra | 18.04.2024 02:32:22 |
|
| | | | | Witold_Z | 03.01.2020 09:15:49 |
Grupa: Użytkownik
QTH: KO02ME09
Posty: 154 #5356720
Od: 2019-1-5
| Są jeszcze interfejsy cyfrowe od sp3nyr zdaje się, i ponoć działają, ale nie będę sie wypowiadał bo nie używałem. Ewentualnie może któryś z kolegów miał?
_________________
73 de SP5WAZ
Można mnie znaleźć na
SR5WA
SR5W
SR5WAD TG26055
SR5RR
FM LINK
145.275
KF | | | | | sp3rat | 03.01.2020 10:51:46 |
Grupa: Użytkownik
QTH: Śrem
Posty: 736 #5356793
Od: 2009-3-26
| max77 pisze:
Rozumiem że kabelek ma wyglądać tak :
6 Pin 13 Pin
1 ----TX---- 11
2 ----GND--- 4,8,12
3 ----PTT--- 9
5 ----RX---- 3
Czy to się zgadza ?
Jeżeli 1235 to piny od yaesu to powinno działać.
Ewentualnie sprawdź 1 z 5 (tx z rx), tak aby sygnał audio wychodzący z pc trafiał na wejście w yaesu, i odwrotnie (bo nie znam gniazda yaesu)
Jurek
_________________
Pomóż Wojtusiowi w walce z autyzmem: KRS 0000252666. Cel szczegółowy: Wojciech Karg | | | | | max77 | 03.01.2020 13:05:30 |
Grupa: Użytkownik
Posty: 1302 #5356952
Od: 2010-12-11
| Tu widać rozmieszczenie w wtyku Mini DIN6 Pin
https://i.stack.imgur.com/UbxHR.jpg | | | | | sp3rat | 03.01.2020 14:03:41 |
Grupa: Użytkownik
QTH: Śrem
Posty: 736 #5357053
Od: 2009-3-26
| Ok. Jest dobrze, znaczy się powinno być ok.
Jurek
_________________
Pomóż Wojtusiowi w walce z autyzmem: KRS 0000252666. Cel szczegółowy: Wojciech Karg | | | | | SQ9PPT | 03.01.2020 19:02:45 | Grupa: Użytkownik
Posty: 8 #5357248
Od: 2013-8-8
| sp5iou pisze:
......
Jeśłi chcesz użyć do zdalnej stacji zdalnej i pracować na SSB na innej wstędze niż DIGI to musisz dać dodatkowe gniazdko i kabelek między interfejsem a wejściem mikrofonowym.
To cecha FT897 / 8857 wej ście audio z na tylnym gnieździe aktywne jest tylko dla emisji digi.
......
Tu sprostuję: w FT857D (chyba że bez literki D to nie działa) jak najbardziej działa tylne gniazdo wej/wyj audio we wszystkich modach, nie tylko na digi - warunkiem jest zainicjowanie ptt poprzez tylne gniazdo. Sam używam "gadaczki" z komputera w zawodach.
pzdr
| | | | | sp5iou | 03.01.2020 21:36:38 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 2010 #5357342
Od: 2012-9-2
| Hmm. Mam FT897 bez literki D ale posiada DSP.
Być może była taka opcja i to radio ma to zainstalowane.
Może różnica jest czy to 857 czy 897. Podobno to samo, ale może nie do końca.
U mnie audio przechodzi tylko w digi, choć PTT jest przez tylne gniazdo.
Można pracować na ssb w trybie digi, ale niemożliwa jest zmiana wstęgi poprzez CAT, również innych nastaw DSP np. szerokości pasma.
To istotna kwestia, gdyż interfejs i radio służą właściwie wyłącznie do pracy zdalnej.
Musiałem zatem zastosować dodatkowy kabelek z tłumikiem na końcu, ale nie był to wielki problem.
_________________
(((73))) Marcin.
Słucham na DMR TG-26056 i 2605 i FM SR5RR. ID: 2605142-portable lub 2605153-home
Warszawa KO02OE, VOT PZK 73
KF: FTDX101D, FT-817ND, FT897, IC735, IC706, FT991, IC7000, UNIDEN2020,
HM: QCX, Forty-9er,uBitX, Pilgrim, Kacper 40m, Taurus 40m,
UKF: Motorola MCX100, Radmor FM315K, IC211E, Intek HR2040, TM-218, QYT KT-8900 i KT8900D, TYT DM380, RT320. Baofengi UV-5R, UV-B6, UV82. FT-817ND, Radioddity GD-77, TYT DM-9600, TYT DMUV380, Anytone D868UV, Anytone D578UV PRO, Anytone D878UV, FT290RII,
PA: IC2KL(500W), Tuner: LDG600 ProII, LDG11ZPro.
ANT: Multiband InVee, GP7DX, Slooper 160m, Lafayette UV300 i uv200, InV L na samochodzie.
((( NIGDY NIE PRZEKRACZAM MOCY LICENCYJNEJ )))
Niema głupich pytań, spotyka się niezbyt mądre odpowiedzi.
| | | | | sp5iou | 03.01.2020 21:48:47 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 2010 #5357345
Od: 2012-9-2
| Już chyba wiem dlaczego audio nie przechodzi.
W mojej konfiguracji sterowanie TX/RX jest poprzez CAT a nie linią PTT.
O ile pamiętam to sterowanie przez ten sam COM co CAT nie działało. Na pewno próbowałem i napotkałem na jakiś problem, bo nie jestem zwolennikiem sterowania PTT przez CAT.
Najprawdopodobniej to jest przyczyna dlaczego tx audio przechodzi tylko w DIGI, ale nie chce mi się już tego zmieniać.
_________________
(((73))) Marcin.
Słucham na DMR TG-26056 i 2605 i FM SR5RR. ID: 2605142-portable lub 2605153-home
Warszawa KO02OE, VOT PZK 73
KF: FTDX101D, FT-817ND, FT897, IC735, IC706, FT991, IC7000, UNIDEN2020,
HM: QCX, Forty-9er,uBitX, Pilgrim, Kacper 40m, Taurus 40m,
UKF: Motorola MCX100, Radmor FM315K, IC211E, Intek HR2040, TM-218, QYT KT-8900 i KT8900D, TYT DM380, RT320. Baofengi UV-5R, UV-B6, UV82. FT-817ND, Radioddity GD-77, TYT DM-9600, TYT DMUV380, Anytone D868UV, Anytone D578UV PRO, Anytone D878UV, FT290RII,
PA: IC2KL(500W), Tuner: LDG600 ProII, LDG11ZPro.
ANT: Multiband InVee, GP7DX, Slooper 160m, Lafayette UV300 i uv200, InV L na samochodzie.
((( NIGDY NIE PRZEKRACZAM MOCY LICENCYJNEJ )))
Niema głupich pytań, spotyka się niezbyt mądre odpowiedzi.
| | | | | max77 | 04.01.2020 13:34:09 |
Grupa: Użytkownik
Posty: 1302 #5357980
Od: 2010-12-11
| Wtyki będą dopiero pod koniec następnego tygodnia ,
jak zrobię kabelek to napiszę czy się udało czy nie . | | | | | max77 | 13.01.2020 22:00:26 |
Grupa: Użytkownik
Posty: 1302 #5371903
Od: 2010-12-11
| Kabelek przejściówkę polutowałem , działa bardzo dobrze .
Poziom audio trzeba było ustawić + kilka opcji w menu . | | | | | Electra | 18.04.2024 02:32:22 |
|
|
