UWAGA na ZASILACZE!


Andrzej_NR.1
14.07.2019 15:09:35
poziom 6



Grupa: Użytkownik

Posty: 863 #3971287
Od: 2010-11-11
    SP9O pisze:

    Zasilacz serwerowy który model 40A plus minus polecasz
    Taki na zapas
    A ten 40A zawsze coś
    Obrazek

jak byś chciał się go pozbyć daj znać.

Electra23.08.2019 08:28:19
poziom 5

oczka

sp5it
14.07.2019 15:11:02
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: KO02OI

Posty: 4560 #3971288
Od: 2009-12-28
DPS-600PB mam i używam od kilku lat. Ciągnie kilka urządzeń w tym PA 500W.
Oczywiście trzeba nad nim popracować, dołożyć wyjście, podnieść próg zadziałania OVP ale to jest proste do ogarnięcia.
M
_________________
You can't have too many antennas...
I love the Catholic Church, it's easier to identify the paedophiles when they have a uniform.,
Obrazek

SP9O
14.07.2019 15:23:37
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: `A-ów`

Posty: 3565 #3971290
Od: 2008-9-26


Ilość edycji wpisu: 3

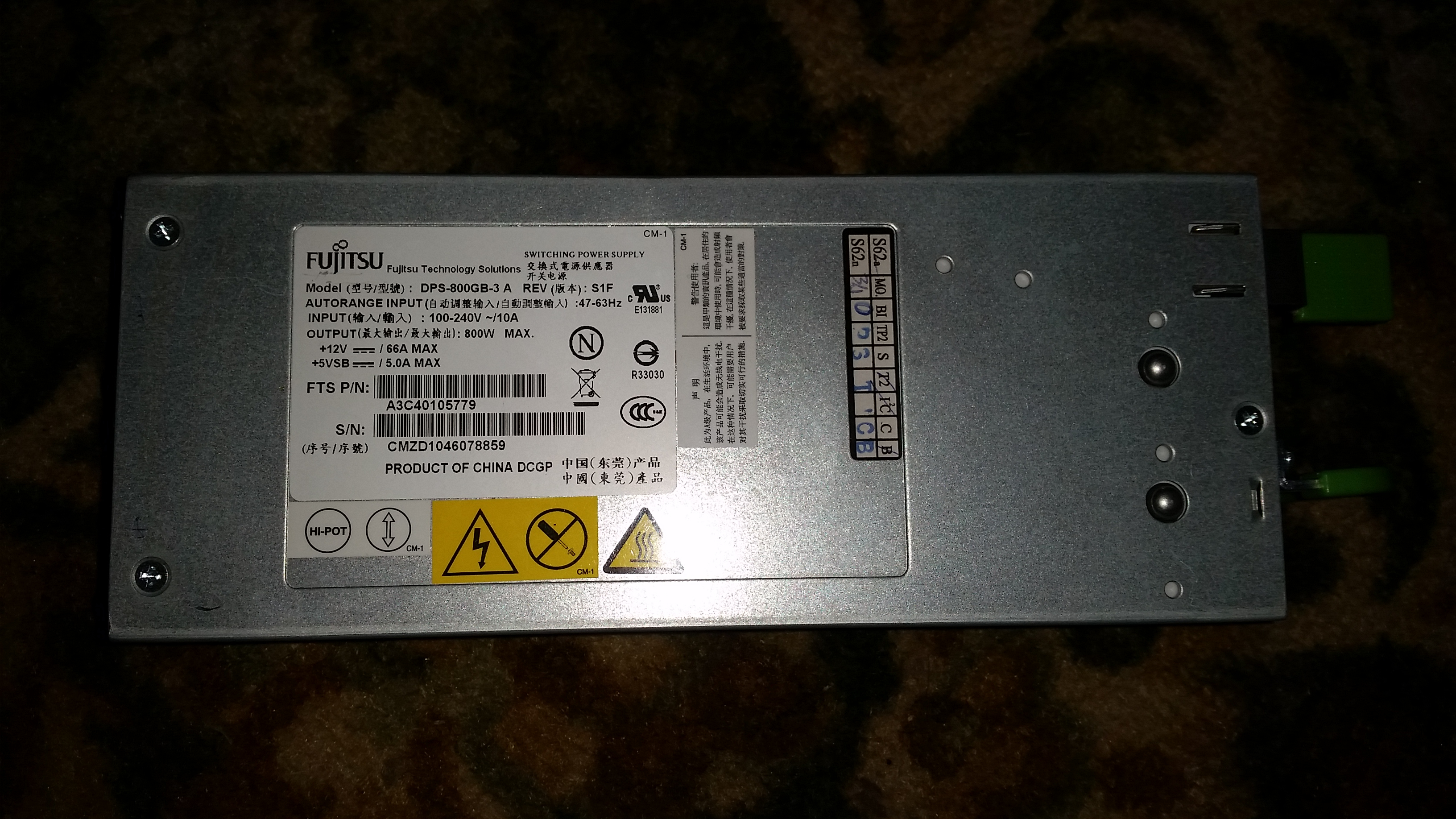

Mam też taki,FUJITSU DPS-800GB +12V 60A MAX
da się w nim podnieś napięcie z 12V do 13,8V
Obrazek Obrazek
.
    Andrzej_NR.1 pisze:


    jak byś chciał się go pozbyć daj znać.

Mam tylko jeden
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL



sp9nrb
14.07.2019 15:28:58
poziom 6

Grupa: Użytkownik

QTH: Tarnowskie Góry

Posty: 1340 #3971291
Od: 2017-7-11
    SP9MK pisze:

      sp9nrb pisze:

      Chyba na to jest tylko jedno dobre stare lekarstwo. Włączony buforowo akumulator. Nawet taki żelowiec 12V 7Ah. A w domu może to być coś większego.


    Zasilacz bez ograniczenia prądowego ma małe szanse przeżycia przy doładowywaniu takiego akumulatora. Akumulator weźmie na siebie tyle ile da zasilacz a ten da tyle ile się da zanim się spali ,)

    Alinco niestety nie miałem jeszcze przyjemności naprawiać ale to już poważna firma i raczej wątpię by zrobili jakieś partactwo (ale dopóki nie rozbiorę to na 100% nie zagwarantuję).



Pytanie co chronimy? Radio czy zasilacz. Ja stawiam na radio. I wtedy taki akumulator ma za zadanie odpalić wszelkie zabezpieczenia w zasilaczu.
Dodatkowo jest też świetnym filtrem i nawet stabilizatorem. Ale to już na materiał do innej dyskusji.

stasiek
14.07.2019 17:07:50
poziom 6

Grupa: Użytkownik

Posty: 967 #3971323
Od: 2011-9-10


Ilość edycji wpisu: 1
A wystarczy dostawić mosfet na wyjściu zasilacza/akumulatora (koszt 30 zł) i mamy niezniszczalne tranzystory w końcówce TRX-a.Pamiętamy o dodaniu dwie diody 1N40.... zabezpieczenie od wyładowań elektrostatycznych z anteny. Najczęstsza przyczyna uszkodzeń tranzystorów końcowych i zasilaczy.
Doskonały niezniszczalny prosty zasilacz np. na L200. Zasilacz najważniejsza część zestawu N/O.

SP9VEY
14.07.2019 18:24:08
poziom 4

Grupa: Użytkownik

QTH: KO00AB

Posty: 339 #3971342
Od: 2014-1-11
Andrzej_NR.1

mam na zbyciu DPS-800GB. Jego możliwości: https://pa0fri.home.xs4all.nl/Diversen/DPS-800GB%20A%20Server%20sypply/DPS-800GB%20A%20PSU%20eng.htm

Pozdrawiam
Bogdan
_________________
73! Bogdan

SP5OXF
14.07.2019 19:02:31
poziom 2

Grupa: Użytkownik

QTH: WARSZAWA

Posty: 70 #3971348
Od: 2012-3-11
Witam kolegów. DPS 800GB to bardzo dobry zasilacz daje prąd ponad 80A przy 13,2 V (po podkręceniu zasilacza) jednak ma kilka wad : strasznie hałasuje tymi dwoma turbinkami no i "sam w sobie " konsumuje 36W bez obciążenia. Co do zasilania urządzeń radiowych jest ok. Ma wszystkie zabezpieczenia w końcu zasila dyski w serwerze i najważniejsze są DANE na tych dyskach.Wracając do sprawy zasilacza Nisei 1230 lub innego proponuję wykonanie własnego zabezpieczenia nadnapięciowego na tyrystorze lub choćby zapięcie transila 15-16V na wyjściu zasilacza . Faktycznie musimy sami !!!!!! zadbać o swój drogi sprzęt nie patrząc na piękną obudowę zasilaczy "fabrycznych", układ nadnapięciowy to niewielki wydatek ,chwila pracy a zaoszczędzi nerwów i zasobów portfela przy awarii zasilacza. Kolegę trafiło na duży wydatek bo zaufał reklamie i ładnemu wyglądowi. Warto jednak coś od siebie dołożyć (kawałek prostej elektroniki ) którą potem jeszcze trzeba sprawdzić w działaniu by później się nie rozczarować. Pozdrawiam kolegów.

SP8TZ
14.07.2019 19:17:05
poziom 3

Grupa: Użytkownik

QTH: PRZEDZEL

Posty: 120 #3971350
Od: 2018-7-21
Niedobrze. Mam NISSEIa 1228. Niby nie narzekam, cichy, prawdopodobnie nie sieje. Tyle, że można założyć, że bebechy prawdopodobnie w środku te same co w 1230. Trzeba będzie uzbierać na jakiegoś Diamonda kiedyś...
_________________
"(...) Ja ci śrubkę wkręcę w radio, Ach, Leokadio! (...)"

SP9VEY
14.07.2019 19:47:26
poziom 4

Grupa: Użytkownik

QTH: KO00AB

Posty: 339 #3971361
Od: 2014-1-11
    SP5OXF pisze:

    Witam kolegów. DPS 800GB to bardzo dobry zasilacz daje prąd ponad 80A przy 13,2 V (po podkręceniu zasilacza) jednak ma kilka wad : strasznie hałasuje tymi dwoma turbinkami no i "sam w sobie " konsumuje 36W bez obciążenia. .Pozdrawiam kolegów.


Hałas się łatwo wyeliminować (okłamując kontrolę obrotów turbinek).

W temacie: korzystam z DX na co dzień.
Obrazek

_________________
73! Bogdan

SP9MK
14.07.2019 21:02:58
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971383
Od: 2016-5-4
    SP9O pisze:

    Zasilacz serwerowy który model 40A plus minus polecasz
    Taki na zapas
    A ten 40A zawsze coś
    Obrazek


Ten POLWAT to w zasadzie kolejny klon PDŁ12/20 z dołożonym PFC stąd szersza obudowa.

SP9MK
14.07.2019 21:05:42
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971384
Od: 2016-5-4
    SP9VEY pisze:

      SP5OXF pisze:

      Witam kolegów. DPS 800GB to bardzo dobry zasilacz daje prąd ponad 80A przy 13,2 V (po podkręceniu zasilacza) jednak ma kilka wad : strasznie hałasuje tymi dwoma turbinkami no i "sam w sobie " konsumuje 36W bez obciążenia. .Pozdrawiam kolegów.


    Hałas się łatwo wyeliminować (okłamując kontrolę obrotów turbinek).

    W temacie: korzystam z DX na co dzień.
    Obrazek


Daj dokładniejsze zdjęcia płytki między transformatorem głównym a płytką sterującą od strony elementów i ścieżek. Zobaczymy czy ma ograniczenie prądu ,)

Electra23.08.2019 08:28:19
poziom 5

oczka

SP9MK
14.07.2019 21:13:06
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971385
Od: 2016-5-4
Tak to wygląda wewnątrz mojego M1B/PDŁ12/20 i inne klony
Obrazek Obrazek

SP9VEY
14.07.2019 21:59:10
poziom 4

Grupa: Użytkownik

QTH: KO00AB

Posty: 339 #3971387
Od: 2014-1-11
    SP9MK pisze:



    Daj dokładniejsze zdjęcia płytki między transformatorem głównym a płytką sterującą od strony elementów i ścieżek. Zobaczymy czy ma ograniczenie prądu ,)


To nie moje zdjęcie. Dałem jako kolejne wykonanie zasilacza. Jak kiedyś będę go odkurzał to zrobię fotkę.
_________________
73! Bogdan

SP5OXF
15.07.2019 07:17:38
poziom 2

Grupa: Użytkownik

QTH: WARSZAWA

Posty: 70 #3971418
Od: 2012-3-11
Witam . do kol. SP9VEY : Zmniejszenie obrotów wiatraczków w DPS800GB może skutkować wyłączeniem zasilacza podczas pracy lub jego uszkodzeniem, Na rynku jest dużo zasilaczy do zasilania serwerów o mniejszym prądzie, trzeba tylko się zainteresować jego harmonicznymi na KF czy są i jak mocne. Zasilanie z uziemieniem powinno zmiejszać lub eliminować ich poziom. Porównajcie ceny tego Nissei i DPS800GB (nowych) i wszystko będzie wiadome. Ale dobrze że kol. autor tego tematu powiadamia wszystkich kolegów , muszą być czujni.

SP9MK
15.07.2019 19:03:42
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971626
Od: 2016-5-4
Drobna aktualizacja w sprawie NISSEI.
Naprawiłem zasilacz i zrysowałem sobie poglądowy schemat. Wynika z tego, że transformator sterujący jest zapożyczony z jakiegoś zasilacza ATX i posiada uzwojenie prądowe które mogę wykorzystać do dobudowania ograniczenia prądowego wesoły.
Jak dobrze pójdzie uda mi się ucywilizować ten zasilacz przynajmniej jeśli chodzi o działanie ideowe. Jakości montażu niestety jednak nie przeskoczę.

SP9VEY
15.07.2019 20:29:57
poziom 4

Grupa: Użytkownik

QTH: KO00AB

Posty: 339 #3971653
Od: 2014-1-11
    SP5OXF pisze:

    Witam . do kol. SP9VEY : Zmniejszenie obrotów wiatraczków w DPS800GB może skutkować wyłączeniem zasilacza podczas pracy lub jego uszkodzeniem,


Dlatego nie stosuje się samego zmniejszania napięcia zasilającego wentylatory. Należy od układu kontroli obrotów odłączyć impulsy z wentylatora a podać odpowiednio dobrane poziomem i częstotliwością np. generatora NE555, aby okłamać układ i mieć zadawalający poziom hałasu
    SP5OXF pisze:

    Na rynku jest dużo zasilaczy do zasilania serwerów o mniejszym prądzie, trzeba tylko się zainteresować jego harmonicznymi na KF czy są i jak mocne. Zasilanie z uziemieniem powinno zmiejszać lub eliminować ich poziom. Porównajcie ceny tego Nissei i DPS800GB (nowych) i wszystko będzie wiadome.
Większość zasilaczy o mniejszej mocy jest większych, starszego wykonania i więcej trzeba w niego ingerować niż w DPS-800GB.
W zeszłym roku w Jodłówce Tuchowskiej kolega z 8-go okręgu opowiadał,że nowsza wersja tego zasilacza ( jutro sprawdzę oznaczenie) daje większy zakres regulacji napięcia gdzieś do 15V nim zadziała OVP.
_________________
73! Bogdan

SP9MK
15.07.2019 20:59:22
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971664
Od: 2016-5-4
Trzy rezystory dwie diody i jeden kondensator dodały do NISSEI ograniczenie prądu po stronie pierwotnej.

Tak jak wcześniej pisałem. Zasilacz ma ograniczenie prądu wyjściowego które jest zbyt wolne by ochronić klucze przetwornicy.
Skorzystałem z transformatora sterującego dodając drugą szybką pętlę ograniczenia prądu. Jest to pętla ograniczająca prąd tranzystorów głównych przetwornicy działająca zanim zacznie działać automatyka zasilacza.

Jutro podłączę to pod sondę prądową i dobiorę optymalne elementy a później pochwalę się efektami i schematem.

SP9O
15.07.2019 21:15:36
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: `A-ów`

Posty: 3565 #3971675
Od: 2008-9-26
    SP9MK pisze:

      SP9O pisze:

      Zasilacz serwerowy który model 40A plus minus polecasz
      Taki na zapas
      A ten 40A zawsze coś
      Obrazek


    Ten POLWAT to w zasadzie kolejny klon PDŁ12/20 z dołożonym PFC stąd szersza obudowa.

Miałeś go kiedyś na stole,czy jakieś ma zabezpieczenia.
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL



SP9MK
15.07.2019 21:19:55
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971678
Od: 2016-5-4
[quote=SP9O]
    SP9MK pisze:

      SP9O pisze:

      Zasilacz serwerowy który model 40A plus minus polecasz
      Taki na zapas
      A ten 40A zawsze coś
      Obrazek


    Ten POLWAT to w zasadzie kolejny klon PDŁ12/20 z dołożonym PFC stąd szersza obudowa.

Miałeś go kiedyś na stole,czy jakieś ma zabezpieczenia. [/quote]

Ograniczenie mocy po stronie sieciowej (to co dodałem do NISSEI) i OVP

SP9MK
16.07.2019 20:06:29
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 513 #3971888
Od: 2016-5-4
Aktualizacja tematu. Dodałem schemat i opis przeróbki rozbudowującej zasilacz o skuteczne ograniczenie prądu od strony sieci.

W wolnej chwili opracuję skuteczne zabezpieczenie nadnapięciowe z odpowiednio dobranym bezpiecznikiem.
Pozdrawiam wesoły
