| dxhunter | 29.10.2016 12:14:05 |
Grupa: Użytkownik
QTH: Gdynia
Posty: 340 #2351497
Od: 2011-6-11
| Witam kolegów mam pytanie bo nie moge znalezć albo zle szukam chce zrobić antene cross yagi na 2/70cm,długość boomu 1m 5-cio elementowa i nie moge znalezć wymiarów takiej anteny,czy koledzy mają i mogą podesłać odpowiednie wymiary. |
| | |
| Electra | 20.04.2024 03:32:08 |
 |
|
| | |
| dxhunter | 29.10.2016 13:15:49 |
Grupa: Użytkownik
QTH: Gdynia
Posty: 340 #2351522
Od: 2011-6-11
| Na dk7zb niema interesującej anteny ja potrzebuje 5 el cross yagi(wymiary) z 1m boomem |
| | |
| SQ3SWF | 29.10.2016 14:25:14 |
Grupa: Użytkownik
QTH: JO82LK (Poznań)
Posty: 512 #2351539
Od: 2013-5-6
Ilość edycji wpisu: 1 | dxhunter pisze:
Na dk7zb niema interesującej anteny ja potrzebuje 5 el cross yagi(wymiary) z 1m boomem
Jak doprecyzujesz pytanie, to będzie można Ci udzielić informacji. Napisałeś x-yagi 2/70 i 5 elementów na 1m boomie - to ma być antena na styl "arrow" z elementami na 2m w poziomie i 70cm w pionie? Czy może chcesz cross, czyli dwa zestawy elementów na 2m obrócone o 90° względem siebie i dodatkowo między nimi elementy na 70cm? Takiego "jeża" to jeszcze nie widziałem.
Dla pasma 2m, pchanie więcej niż 4 elementów na 1m boom nie ma sensu - nie doda to antenie zysku. (oryginalny arrow ma 3 elementy na 95cm boomie)
Jeśli chodzi o dwupasmowe anteny to polecić mogę tą: 4+5el dk7zb, czy można to skrosować? Pewnie i można, wtedy na 1m boomu mamy w sumie 9el dla polaryzacji H i drugie tyle dla V, dwa osobne feedery dla dwóch polaryzacji. (ale większość "sateliciarzy" stosuje osobną x-yagę na 2m i osobną na 70cm).
_________________
Olgierd
SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net | https://sat.sp3yor.net | SN7L: FB WWW | http://arr1.org
|
| | |
| sq9oub | 29.10.2016 17:15:09 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #2351602
Od: 2011-4-11
| ja potrzebuje 5 el cross yagi(wymiary) z 1m boomem jak przegladałes antenki tu i tam to powinieneś wnioski wysnuć a n ie JA POTRZEBUJĘ. Zapomnij.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
| SO5CAD | 30.10.2016 01:22:05 |
Grupa: Użytkownik
QTH: JN39IS57 (ex.KO02LG15)
Posty: 131 #2351829
Od: 2015-5-10
| W sierpniu zadawałeś pytanie na ten sam temat. I ??!
_________________
73
==
Yaro |
| | |
| sq1bhk | 02.11.2016 23:06:09 |
Grupa: Użytkownik
QTH: Olek Warzymice JO73FJ
Posty: 2581 #2353279
Od: 2009-3-30
Ilość edycji wpisu: 1 | szukaj pod hasłem ARROW ANTENNA .
http://arrowantennas.com/arrowii/146-437.html
http://ve2zaz.net/Arrow_Ant/Arrow_Style_Ant.htm
http://sq9jxb-sq6mno.pl/viewpage.php?page_id=41
.
_________________
vy73! op.Olek..... D-STAR 2/70... FM,FMN,SSB- 2/70... APRS-144.800/net
KF..3.5-52Mhz "FUN Dipol" + ATU
|
| | |
| sp3qfe | 09.11.2016 16:35:42 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356082
Od: 2009-11-11
Ilość edycji wpisu: 1 | dxhunter pisze:
Witam kolegów mam pytanie bo nie moge znalezć albo zle szukam chce zrobić antene cross yagi na 2/70cm,długość boomu 1m 5-cio elementowa i nie moge znalezć wymiarów takiej anteny,czy koledzy mają i mogą podesłać odpowiednie wymiary.
Napisz innymi słowami na jakie pasma i z jaką polaryzacja oraz do czego potrzebujesz antenę. Powyższy opis z tego wątku nie jest precyzyjny.
Powodzenia
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
| | |
| sp3qfe | 09.11.2016 19:20:06 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356154
Od: 2009-11-11
|
Dobre pytanie. Może warto głośno udzielić odpowiedzi.
Czy mówimy o skrzyżowaniu elementów anteny tych samych pasm, a więc 2m i 70cm z 2m i 70cm, czy 2m z 70cm jak na tym zdjęciu?
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
| | |
| sp3qfe | 09.11.2016 19:33:08 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356158
Od: 2009-11-11
|
Jeśli ten drugi przypadek autor pierwszego wątku miał na myśli, to jak Jarek napisał... Trudno (lub jest to niemożliwe) będzie wyłuskać 5el. konstrukcji prof. Yagi.
sq9oub pisze:
ja potrzebuje 5 el cross yagi(wymiary) z 1m boomem jak przegladałes antenki tu i tam to powinieneś wnioski wysnuć a n ie JA POTRZEBUJĘ. Zapomnij.
Nie mając precyzyjnych informacji od autora wątku to tu jest w moim odczuciu gotowe rozwiązanie którego autor szuka:
http://www.teltad.pl/antena-cross-band-yagi-144430-mhz-47-el-100-cm-p-1397.html
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
| | |
| SP5SAi | 09.11.2016 20:09:48 |
Grupa: Użytkownik
QTH: Warszawa KO02LG
Posty: 471 #2356175
Od: 2010-6-13
| Coraz częstszy przypadek na forum, zamieszczony link nie jest dostępny publicznie, albo serwer ma włączoną blokadę linkowania itp. Tak to wygląda dla tych co takiego ACCOUNTu nie mają.
Nie wiem o czym dyskutujecie, bo nie widzę „więcej światła proszę w temacie”.
_________________
Pozdrawiam
Andrzej SP5SAi
( Stefan Adam Irena ) |
| | |
| bobek | 09.11.2016 21:10:50 |
Grupa: Użytkownik
QTH: gdańsk
Posty: 263 #2356201
Od: 2013-6-19
Ilość edycji wpisu: 1 | i jak zawsze kończy się głupotami frustratów .nieudaczników.
tu mamy przykład modelowy z HF1D
mądrośc się nie chwali i nie drwi. mądrość wspiera i pomaga. amen |
| | |
| Electra | 20.04.2024 03:32:08 |
|
|
| | |
| sp3qfe | 09.11.2016 21:26:43 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356206
Od: 2009-11-11
Ilość edycji wpisu: 1 | SP5SAi pisze: Coraz częstszy przypadek na forum, zamieszczony link nie jest dostępny publicznie, albo serwer ma włączoną blokadę linkowania itp. Tak to wygląda dla tych co takiego ACCOUNTu nie mają.
Nie wiem o czym dyskutujecie, bo nie widzę „więcej światła proszę w temacie”.
To mi wygląda na Twój program chroniący Twój komputer.
Tu jeszcze raz grafika z innego źródła:
Jurku,
Nie zauważyłem,że dużo wcześniej dałeś podobną odpowiedź. Przepraszam.
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
| | |
| sp3qfe | 09.11.2016 21:29:34 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356207
Od: 2009-11-11
Ilość edycji wpisu: 1 | EI2KK pisze:
I to jest chyba najblizsze antenie o ktora prawdopodobnie autor tematu pyta..
dlugosc nieco mniej niz metr.. 95.25cm..
ilosc elementow na 2m = 3, na 70cm = 7, razem 10, czyli srednia na pasmo 5 elementow..
co prawda wstretny producend dokladnych wymiarow nie chce podac, ale mozna isc tym tropem i moze wygoogla sie cos lepszego niz logperiodic z widelcow.. na zupelnie inne pasmo jak sadze...

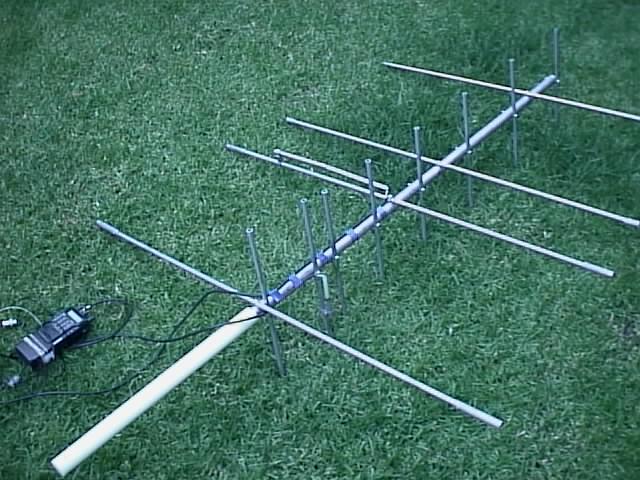

Źródło strona xe1mex:
Construction Details
Assuming that you have downloaded the program and it is running properly, what I can share with you (just to save time) are the program results for the specific parameters and material that I had available at home:
Center VHF frequency: 145.850 MHz
Center UHF frequency: 436.800 MHz
Number of elements: 8 in UHF (10.5 dBd gain), 4 in VHF (6.46 dBd gain)
Boom diameter: 22 mm
Elements and gamma pipe diameter: 9 mm
VHF elements lenghts: R=1017 D=972 D1=917 D2=906
VHF elements spacing: R to D=380, D to D1=162, D1 to D2=370
UHF elements lenghts: R=349 D=325 D1=303 D2=298 D3=292 D4=287 D5=285 D6=282
UHF elements spacing: R to D=127, D to D1=54, D1 to D2=123, D2 to D3=148, D3 to D4=173, D4 to D5=193, D5 to D6=207
The reflectors are mounted 15 mm (VHF) and 25 mm (UHF) from reflector center to the boom edge (thanks to XE1YJS for his correction !- Feb 2, 2002).
REMARKS: All dimensions are in millimeters, all elements are made of aluminum pipe, R=reflector, D=driven, D1 to D6=directors, all spacing between elements is from center to center, elements are mounted over the boom (not through the boom) and they are not isolated to the boom.
I used a teflon rod (430 mm long, 100 mm inserted into the boom edge) as arm/hand support...you can use whatever you have -non conductive of course-.
I used those aluminum pipe diameters because they were available at home, but I strongly recommend you to use thinner pipes (perhaps rods) to make a not so heavy antenna...your arm will thank you in case you like to have long radio contacts. If you do so, do not forget to re-calculate with the actual elements and boom diameters.
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
| | |
| sp3qfe | 09.11.2016 21:39:01 |
Grupa: Użytkownik
QTH: JO92he
Posty: 5087 #2356210
Od: 2009-11-11
| dxhunter pisze:
Witam kolegów mam pytanie bo nie moge znalezć albo zle szukam chce zrobić antene cross yagi na 2/70cm,długość boomu 1m 5-cio elementowa i nie moge znalezć wymiarów takiej anteny,czy koledzy mają i mogą podesłać odpowiednie wymiary.
Czy to jest to o co Ci chodziło?
Jurku masz racje... Bez zaangażowania autora wątku... dalsza dyskusja jest zbyteczna.
HF1D pisze:
a na koniec i tak okaże się że do ryżowca do dxhuntingu na repiterach.
Dlatego odpuściłem sobie próbę dalszej pomocy.
_________________
Armand, SP3QFE, (SWL: SP3 27 235)
PS. Z osobami, które nie chcą mi się przedstwić (nawet prywatnie) i "ukrywają swoja toższamość" nie dyskutuję. Nie chcesz publicznie, to przedstaw się poza forum.
Do U want to be HAM? Remember: Play fair on the air. |
