Budujemy antene Rybakov'a relacja wideo

[VIDEO]

SQ9GEH
2009-06-27 21:23:30
poziom 6



Grupa: Użytkownik

QTH: Kraków JO90WB

Posty: 885 #284108
Od: 2009-5-28
Witam

I kilka informacji z testów. Antenka stroi sie elegancko ale z jej skutecznością w pasmie 80m jest kiepsko. ale chyba winny jest balun, bo jak SP9HZI zawiesił na wędzisku kawałek drutu to antena " prała" niemiłosiernie mimo małych wymiarów.
Wiadomo ze na niższych pasmach pracuje lepiej zwłaszcza ze stroi się do 6m. dalsze testy są w toku
_________________
Wracałem sobie wczoraj pieszo z pracy do domu i koleś wbijający na dachu gwoździe nazwał mnie 'małym paranoidalnym dziwakiem'... Kodem Morse'a.

Vy 73 Bogusław

Electra2017-05-29 17:12:45
poziom 5

oczka

SQ9APD
2009-07-03 21:57:26
poziom 6



Grupa: Użytkownik

QTH: Kraków, KO 00 AB

Posty: 1453 #286838
Od: 2008-3-17


Ilość edycji wpisu: 1
Rozumiem, że z radiotechnicznego punktu widzenia to różnica między tymi schematami nie ma znaczenia? W drugim przypadku należy do punktu "a" dołączyć "shortwire", a punkt "B" uziemić? pan zielony



_________________
Pozdrawiam Bartek SQ9APD - blog nie tylko o krótkofalarstwie
Manager SOTA SP
nasłuch: FM 145.550MHz, DV SR9KR
kontakt: sota.poland(at)gmail.com

sq2lxk
2009-07-03 23:44:33
poziom 3

Grupa: Użytkownik

QTH: Przemek Czernikowo

Posty: 123 #286857
Od: 2009-2-2
Ok, a jak z antenką w klubie? Może jakieś wideo jak odbiera te cudo na pasmach.

KONTO_USUNIETE
2009-07-04 10:44:49
poziom 5

Grupa: Użytkownik

Posty: 493 #286930
Od: 2009-1-2
Bartek zwróć uwagę na podłączenie koncentryka do transformatora. w dolnych układzie trzeba odwrócić podłączenie, tak tylko dla formalności bo pewnie to wiesz wesoły

sp6lup
2009-07-04 14:40:54
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1085 #286999
Od: 2008-8-11
Witajcie Koledzy!
Na wzór anteny Rybakov spróbowałem podłączyć maszt antenowy do TRX-a. Rury stalowe ok. 12m. Przeciwwagę podłączyłem do rynny ocynkowanej. Powyżej 8 MHz swr poniżej 3. Wacha się od 3 do 2.
Robiłem łączności na 80m ale gorzej od dipola. Podłączyłem bezpośrednio bez baluna.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/

SQ9APD
2009-07-05 11:52:29
poziom 6



Grupa: Użytkownik

QTH: Kraków, KO 00 AB

Posty: 1453 #287303
Od: 2008-3-17
To jednak dobrze "kombinowałem" bardzo szczęśliwy Dzięki...
A może by tak jeszcze między balun 4:1 a TRX-a włączyć balun prądowy? Niektórzy tak robią...
_________________
Pozdrawiam Bartek SQ9APD - blog nie tylko o krótkofalarstwie
Manager SOTA SP
nasłuch: FM 145.550MHz, DV SR9KR
kontakt: sota.poland(at)gmail.com

SQ9JXB
2009-09-28 08:25:03
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 8386 #330264
Od: 2008-10-24
Jak zamontuję Rybakowa na maszcie 9m to trzeba dać dodatkowe przeciwwagi czy nie?

_________________
Niewiedza jest błogosławieństwem. Wiedząc wszystko nie byłoby nic do odkrycia
http://emisje-cyfrowe.sq9jxb-sq6mno.pl/news.php
http://sq9jxb-sq6mno.pl/news.php




73! Janek SQ9JXB
Skype: sq9jxb

sp6lup
2009-09-28 09:33:21
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1085 #330281
Od: 2008-8-11
Z przeciwwagami na pewno będzie lepiej.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/

SQ9JXB
2009-09-28 11:14:47
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 8386 #330313
Od: 2008-10-24
OK. To jak je puścić ? maszt ma podstawę zabetonowaną w ziemi, to myślę tylko połączyć dobrze z masztem , a może dać dodatkowe linki wzdłuż masztu czy np. 30 stopni od pionu i do ziemi zamocować?


_________________
Niewiedza jest błogosławieństwem. Wiedząc wszystko nie byłoby nic do odkrycia
http://emisje-cyfrowe.sq9jxb-sq6mno.pl/news.php
http://sq9jxb-sq6mno.pl/news.php




73! Janek SQ9JXB
Skype: sq9jxb

sp6lup
2009-09-28 13:06:15
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1085 #330349
Od: 2008-8-11
Jeśli masz możliwość to daj 4 przeciwwagi pod kątem 45 stopni. Powstanie coś w rodzaju GP.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/

SQ9JXB
2009-09-28 16:41:40
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Suszec JO90JB

Posty: 8386 #330440
Od: 2008-10-24
Możliwości są, miejsca jest dosyć. OK. przygotuję takie linki, jak antena do mnie dotrze to powinno sie w Październiku udac ją zamontować na maszcie i przy okazji założyć nowego Inwerted Vee na pasma 80-40-20m. A wtedy się okaże co lepiej pracuje, Inverted, Rybakow czy AT-92.
_________________
Niewiedza jest błogosławieństwem. Wiedząc wszystko nie byłoby nic do odkrycia
http://emisje-cyfrowe.sq9jxb-sq6mno.pl/news.php
http://sq9jxb-sq6mno.pl/news.php




73! Janek SQ9JXB
Skype: sq9jxb

Electra2017-05-29 17:12:45
poziom 5

oczka

sp6lup
2009-09-28 20:11:50
poziom 6



Grupa: Użytkownik

QTH: Krapkowice JO80XL

Posty: 1085 #330585
Od: 2008-8-11
SQ9JXB życzę Ci powodzenia w eksperymentach. Co do anteny Rybakov, mam pewne plany. Podzielę się doświadczeniem, jak owe plany zrealizuję.
_________________
VY73! Henryk SP6LUP
http://www.sp-digi.iq24.pl/

stivep
2009-10-04 23:57:36
poziom 3

Grupa: Użytkownik

QTH: New York USA

Posty: 111 #334057
Od: 2009-9-22



UŻYTKOWNIK ZABLOKOWANY


Ilość edycji wpisu: 4
KOLEDZY ZNAM SIE OSOBISCIE ZE STARA GWARDIA...nie ma sily twarze pamietam... nawet smiem twierdzic ze bylem tam kiedys....
wylecialem z Polski w nowy rok 1990...

Proponuje starym wygom wejsc na strone mojej zony tam ja jestem na wielu zdjeciach moze sobie ktos mnie z was przypomni

http://przytulanka.wordpress.com/2009/07/


W Polsce mialem
znak SP3JNX (Kozminek k Kalisza)
lub SP9JNX ( Bytom-Radzionkow)

jezdzilem na zawody LOK 9tego okregu i ogolnopolskie.m innymi w pelengacji i strzelaniu.

Bylem tez czestym gosciem i opratorem na Harcerska operacja Bieszczady 40 jako operator glownie w Czarnej Bieszczady( praca kluczem na RBM-kach)

Wczesniej pracowalem z Legnicy ale tych czasow to niewielu z was pamieta mialem mleko pod nosem

i wojskowa stacja Szkoly Chorazych Wojsk Lacznosci im Marcelego Nowotki lata 76-80

a jeszcze wczesniej jako 10latek chodzilem do Klubu LOK w Kaliszu..

acha jeszcze jedno produkowalem kiedys obudowy do SP5WW ze zmiennym szczesciem..wesoły lata 1979-1984

Bardzo mi sie podobal text kolegi ...Rybakov?... jakis ruski.. wesoły

N2XJN
Wesley

SQ5IRH
2009-10-08 13:04:24
poziom 5



Grupa: Użytkownik

QTH: Daniel Ostrołęka

Posty: 475 #336014
Od: 2009-1-2


Ilość edycji wpisu: 3
Zrobiłem dziś taki eksperyment:
Wzdłuż 3 metrowej rurki pcv do instalacji elektrycznych poprowadziłem 260cm linki miedzianej w izolacji. U podstawy 14 zwojów tym samym przewodem o średnicy nawinięcia 30mm. Antenę przymocowałem skośnie do balustrady balkonu na 4 piętrze. Na początku próbowałem zasilać bez przeciwwagi przez balun 9:1. Niestety SWR nie schodził poniżej 3:1 pomimo regulacji długością. Potem uświadomiłem sobie, że taka antena będzie raczej niskoomowa więc transformacja 9:1 może dawać w rezultacie dużo poniżej 50 Ohm. Zasiliłem więc bezpośrednio kablem koncentrycznym i dodałem jako przeciwwagę odcinek 5m linki miedzianej rozciągniętej wzdłuż balkonu. Efekt znakomity. SWR spadł poniżej 2:1 a po regulacji indukcyjności (przez rozciąganie i ściskanie zwojów uzyskałem współczynnik 1:1,4 w całym zakresie pasma 20m. Raporty od stacji europejskich na poziomie 59 przy mocy nadajnika 50W. Na pewno jeszcze nie raz będę eksperymentował z tego typu anteną na inne pasma, ze względu na marne warunki antenowe.

SQ9APD
2009-10-08 14:21:44
poziom 6



Grupa: Użytkownik

QTH: Kraków, KO 00 AB

Posty: 1453 #336051
Od: 2008-3-17


Ilość edycji wpisu: 3
Daniel zrób sobie coś takiego: http://inradio.pl/component/page,shop.product_details/flypage,shop.flypage/product_id,1228/category_id,225/manufacturer_id,0/option,com_virtuemart/Itemid,45/ będziesz mieć wtedy multibanda. Przy 50 zwojach na 5-6cm, powinna Ci chodzić od 7 do 50 (przy 1,5m promieniku). Jak dołożysz jeszcze 70 zwojów to powinieneś zejść na 3.5MHz. Zrób sobie cewkę uniwersalną, tak aby zabierać ją na wyjazdy. Do tego wędka 6-8m i masz składaną antenę. A przy promienniku o długości 6-8 metrów na pewno 3.5 i 7 będzie chodzić lepiej niż przy 1.5m.

Poczytaj instrukcję (in english) ze strony MFJ-a. W oryginale cewka ma 2,5 cala średnicy, długość 5 cali, 50 zwojów (10 zwoi/cal)(http://www.mfjenterprises.com/Product.php?productid=MFJ-1964K)

Powodzenia.


_________________
Pozdrawiam Bartek SQ9APD - blog nie tylko o krótkofalarstwie
Manager SOTA SP
nasłuch: FM 145.550MHz, DV SR9KR
kontakt: sota.poland(at)gmail.com

SQ5IRH
2009-10-09 13:06:13
poziom 5



Grupa: Użytkownik

QTH: Daniel Ostrołęka

Posty: 475 #336541
Od: 2009-1-2


Ilość edycji wpisu: 1
Ciekawa konstrukcja. Na pewno zrobię coś takiego. Przy tych wymiarach można ją wszędzie zabrać, pewnie i w samochodzie dałoby się używać (oczywiście w czasie postoju oczko ).

SQ9APD
2009-10-09 15:11:16
poziom 6



Grupa: Użytkownik

QTH: Kraków, KO 00 AB

Posty: 1453 #336656
Od: 2008-3-17
Jest wersja do samochodu: MFJ-1642. Zamiast uniwersalnego uchwytu, jest podstawa 3-magnetyczna lol
_________________
Pozdrawiam Bartek SQ9APD - blog nie tylko o krótkofalarstwie
Manager SOTA SP
nasłuch: FM 145.550MHz, DV SR9KR
kontakt: sota.poland(at)gmail.com

SQ6ZZZ
2009-11-08 18:01:09
poziom 5



Grupa: Użytkownik

QTH: Jarek, Oława # JO80PW

Posty: 577 #359083
Od: 2009-2-3


Ilość edycji wpisu: 2
Witajcie,

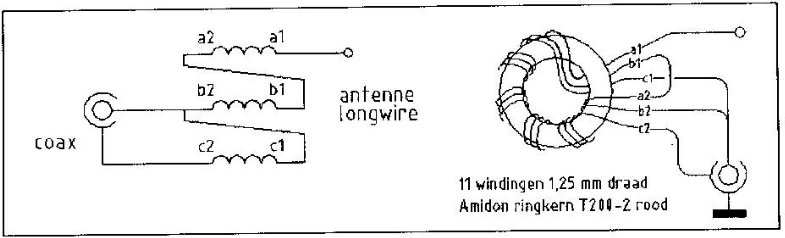

Dzisiaj zrobiłem Rybakova na szybko: na wędkę 9m nawinąłem 10,25m linki, zasiliłem to balunem (ununem?) 1:9 wg schematu:
http://www.o-r-b.nl/knutselhoek/balun_1-9-1.jpg
Czyli wyjście tylko na promiennik, bez uziemienia.

Wędkę postawiłem na ziemi (między bloczki betonowe) i rozpocząłem pomiary analizatorem Max6. Niestety, antena łapie rezonans tylko w okolicach 7MHz i gdzieś bardzo wysoko. Nigdzie indziej w paśmie KF. Potem zmieniłem baluna na 1:4 (także bez uziemienia) i w zasadzie nie było większej różnicy. Jak to wyglądało u Was? Chodzi Wam na wielu pasmach?

Jarek SQ6ZZZ
_________________
SQ6ZZZ # SP6Z # SQ5A

IC-756PROIII i FT-2000E + sE Z5600a II / Rode Procaster / Rode NT1-A -> MIC2200 -> DEQ2496 -> MDX2600 -> SX3040 -> FX2000 -> MOTU UltraLite MK3 Hybrid, większość widoczna na http://www.sq6zzz.net

SP6IX
2009-11-08 18:44:36
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

Posty: 5260 #359189
Od: 2008-3-18

Witam
http://przytulanka.wordpress.com/2009/07/ pod tym adresem jest balun do anten symetrycznych raczej nie nadaje się do rybakowa ,tu w temacie jest podany balun prawidłowy (kol. SQ9APD) .
Powodzenia w konstrukcji
_________________
Mądremu dość po słowie głupiego i batogiem nie nauczysz i nie dyskutuj z takim bo sprowadzi cię do swojego poziomu i to będzie jego sukces.

A czy ja jestem prawdziwy krótkofalowiec ? a może nie

widać komuś przeszkadzam bo mam większe IQ niż 24 !!!! właśnie dostałem ostrzeżenie i nie wiem dla czego ????? widać komuś przeszkadzam to niech mi to powie w oczy.
********************************************

SQ6ZZZ
2009-11-08 18:54:08
poziom 5



Grupa: Użytkownik

QTH: Jarek, Oława # JO80PW

Posty: 577 #359215
Od: 2009-2-3
SP9COO, sorry ale nic nie skumałem wesoły Podajesz jakiś link (de facto z przepisami kulinarnymi) z informacją, że pod tym adresem jest balun, który NIE NADAJE się do Rybakova (a o takiej antenie rozmawiamy). Możesz troszkę jaśniej?

Jarek SQ6ZZZ
_________________
SQ6ZZZ # SP6Z # SQ5A

IC-756PROIII i FT-2000E + sE Z5600a II / Rode Procaster / Rode NT1-A -> MIC2200 -> DEQ2496 -> MDX2600 -> SX3040 -> FX2000 -> MOTU UltraLite MK3 Hybrid, większość widoczna na http://www.sq6zzz.net

Electra2017-05-29 17:12:45
poziom 5

oczka
