Budżetowy tracker z RS41 i UV-5R


SQ5RB
08.06.2019 21:37:47
poziom 4

Grupa: Użytkownik

Posty: 307 #3893642
Od: 2010-9-19


Ilość edycji wpisu: 16
Opis wykonania trackera APRS 2m/70cm o mocy 5W z radiosondy RS41 oraz Baofenga UV-5R.


Potrzebne będą:

Sonda RS41. (przeprogramowana na APRS) RTTY nie da się na razie wyłączyć,
to też można jedynie ustawić kluczowanie na maksymalną prędkość 999bps
by transmisja trwała jak najkrócej (ułamek sekundy)
Wydłużenie opóźnienia transmisji ramki APRS o kolejne 300-400ms (by VOX zdążył zareagować).
Opis w tym wątku: http://sp7pki.iq24.pl/default.asp?grupa=113821&temat=487279


Baofeng UV-5R.

Mikrofonosłuchawka. (sprzedawana w zestawie z radiem)

1-2 metry cienkiego jednożyłowego przewodu w izolacji PCV (przekrój np 0,12-0,22 mm)

Rezystor 82k. (ta wartość zapewnia odpowiedni poziom sygnału na wejściu mikrofonowym radia)

Mikrofonosłuchawkę należy rozmontować w następujący sposób:

Rozebrać przelotkę z mikrofonem i przyciskiem PTT.
Wylutować przycisk i słuchawkę z przewodem
(ma zostać tylko goły przewód z wtyczką z jednej strony i z 3 wyprowadzeniami z drugiej).

Końcówkę przewodu słuchawki izolujemy, używane będą - przewód masy i przewód mikrofonowy.

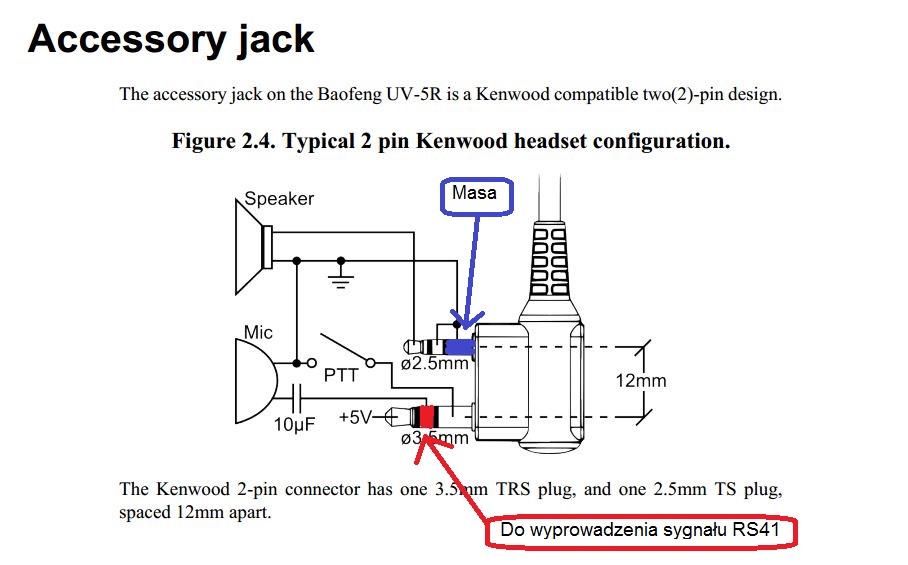

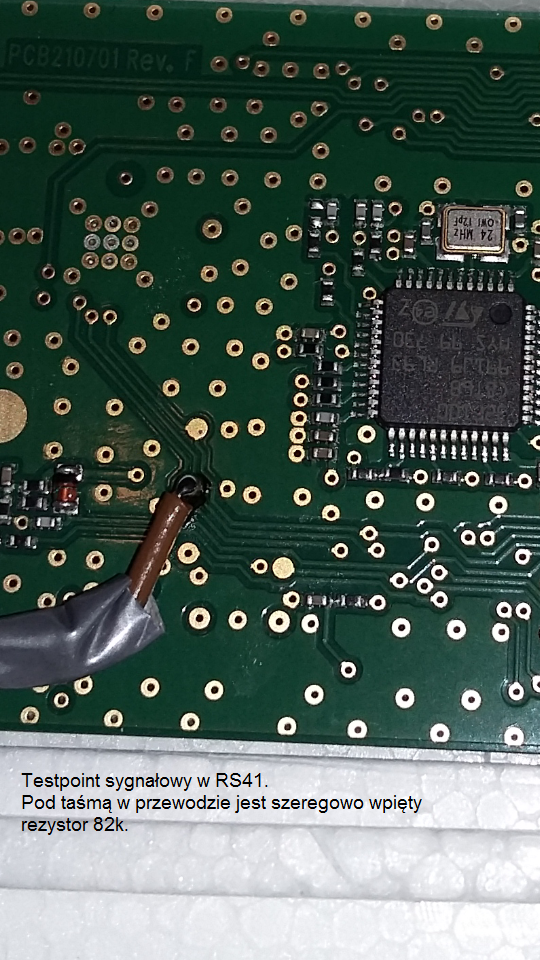

Rezystor 82k łączy wskazany testpoint w sondzie z wejściem mikrofonowym radia (środkowy pin grubszej wtyczki "jack").

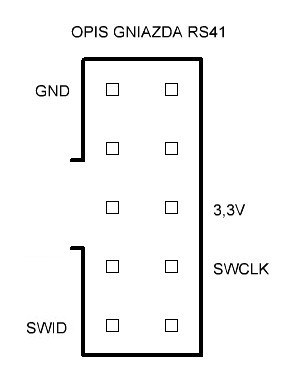

Masę radia (wewnętrzny pin cienkiej wtyczki "jack") - łączymy z masą sondy.

Obrazek

Obrazek

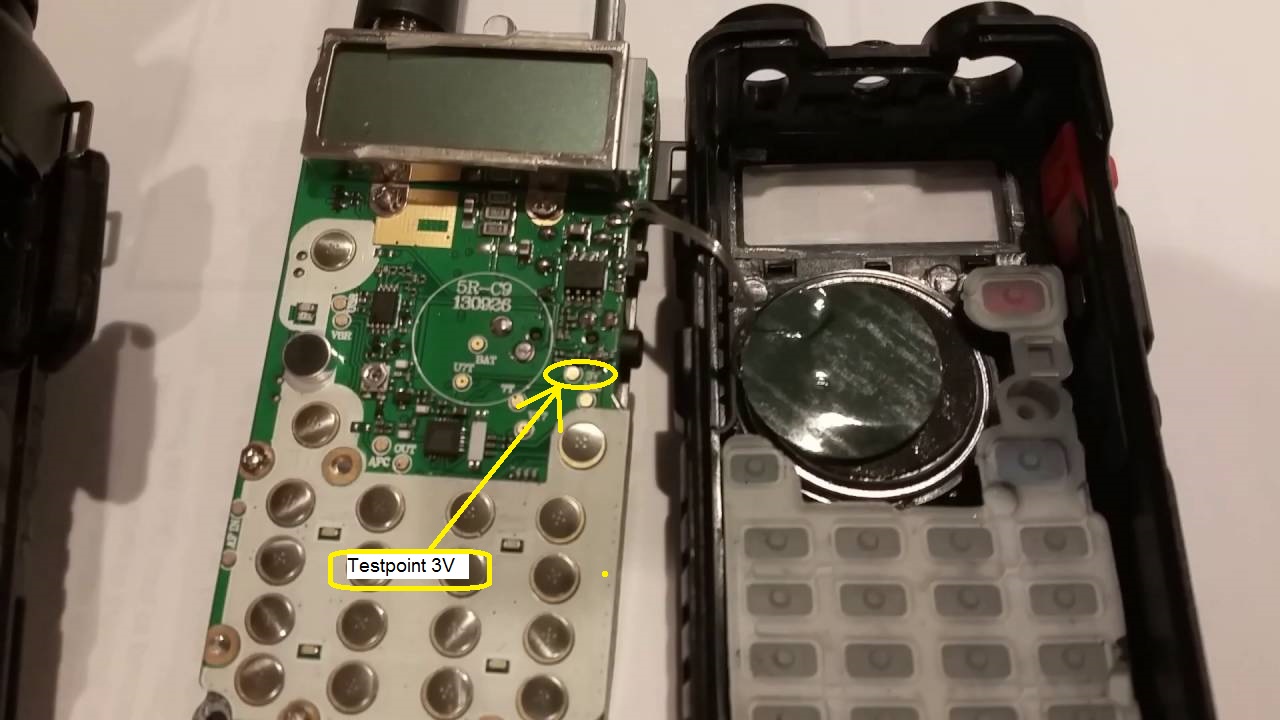

Zasilanie sondy wyprowadzamy z radia (wskazany testpoint opisany jako 3V - należy go połączyć w/w cienkim przewodem z

zasilaniem 3.3V sondy - np z lutowaniem pinu gniazda na PCB)

Obrazek

W tym celu należy rozkręcić obudowę radia by dostać się do płytki PCB.
Należy też przelutować przewód głośniczka, by działał nawet wtedy gdy jest wpięta wtyczka mikrofonosłuchawki.

Na zdjęciu widoczne są 2 przewody, ponieważ w tym egzemplarzu trafił się uszkodzony przewód mikrofonosłuchawki i także przewód

masowy trzeba było prowadzić w ten sposób (i wlutowac na płycie w radiu).

Obrazek

Obrazek



Uruchamianie nadawania ramki odbywa się za pomocą VOX-a (ustawienie 1)

Antena oryginalna ma zasięg kilku km od bramek/digi.
RH-770 sprawuje się najlepiej (nawet 40 km w dobrych warunkach), ale jest długa i nieporęczna...
Nagoye o długości ok 1/4 fali czy tzw. mysi ogon - są pewnym kompromisem.
Trzeba dobrać kompromis w zależności od oczekiwanego zasięgu.

Ramki nadawane co 30 sekund rozładowują pełną baterię w ciągu ok 3 godzin.
Ramki nadawane co minutę - wystarczają na ok 5,5 godziny pracy (mowa o oryginalnej baterii 1800mAh i pełnej mocy TX - 5W).

Po włączeniu radia należy przytrzymać przycisk sondy aż ona się włączy (radio w tym czasie przygasa i uruchamia się na nowo - tak

ma być).

W czasie pracy - sonda powinna się znajdować przynajmniej z 15-20 cm od anteny radia, najlepiej poniżej.



Udoskonalenia i eksperymenty mile widziane:

Zastąpienie VOX-a sterowaniem napięciowym załączającym PTT z sondy, próby z innymi TRX-ami itp.


Pozdrawiam.
_________________
Robert SQ5RB

Electra24.06.2019 17:45:21
poziom 5

oczka

SQ5NWI
08.06.2019 23:11:31
poziom 5

Grupa: Użytkownik

QTH: KO02JD

Posty: 593 #3893659
Od: 2011-5-30


Ilość edycji wpisu: 1
Dzięki Robert za ten szczegółowy opis i dzisiejsze spotkanie, a w zasadzie dwa spotkania. oczko
Fajna sprawa z tym wykorzystaniem RS41 jako trackera streującego zwykłym TRX.
_________________
--
Pozdrawiam!

Krzysiek

SQ5RB
08.06.2019 23:45:22
poziom 4

Grupa: Użytkownik

Posty: 307 #3893661
Od: 2010-9-19
I wzajemnie dziękuję.

Niech tracker służy młodym adeptom krótkofalarstwa jako pomoc.
_________________
Robert SQ5RB

SQ9MDD
09.06.2019 14:58:13
poziom 4



Grupa: Użytkownik

Posty: 273 #3893779
Od: 2011-3-24
Fajny opis. Aby to było użyteczne to trzeba jeszcze zadbać o carrier detect. Pomyśl jak to wyciągnąć z radia i gdzie wpiąć do sondy by z poziomu softu można było ogarnąć że kanał jest zajęty. Tak samo kluczowanie nośnej można załatwić. Obydwa te sygnały można by wyciągnąć na złącze.
Póki co mówiłeś że Ci RTTY przeszkadza, zobacz ten link https://github.com/SQ9MDD/RS41-APRS-tracker wersja bardzo wczesna ale wywaliłem dzisiaj RTTY z kodu Piotrka SQ7FJB i Łukasza SQ5RWU.
Wywaliłem w sensie takim że nie jest to używane, bo do pełnego wyczyszczenia kodu ze zbędnych rzeczy to jeszcze trochę mi zostało.
_________________
Rysiek
http://sq9mdd.qrz.pl
http://hamspirit.pl

SQ5RB
09.06.2019 21:54:54
poziom 4

Grupa: Użytkownik

Posty: 307 #3894725
Od: 2010-9-19


Ilość edycji wpisu: 2
Z radia zajętość kanału to nie problem - przeważnie wyciągałem to ze złącza zielonej diody RX
(sterując jego małym prądem np. BC557 a dalej nawet sterując tym przekaźnik).
Ale gdzie to wpiąć do sondy by wtedy nie nadawała? Niestety nie wiem.
Miejsca do kluczowania nośnej w sondzie też nie wiem gdzie szukać - chyba że da się to załatwić softwarowo i też użyć złącza diody:
Sonda ma dwie diody - zieloną i czerwoną.
Zielona świeci ciągłym swiatłem przy włączeniu i zaczyna migać gdy GPS złapie fixa.
Zielona świeci też w czasie transmisji ramki APRS a czerwona w trakcie kluczowania RTTY.
Gdyby się dało w kodzie (który już ma nieaktywny RTTY) ustawić to tak, by czerwona dioda świeciła tylko w czasie transmisji ramki APRS (zielona robi za wskaźnik włączenia i złapania fixa) - to sprawa rozwiązana.
Wyciągamy sterowanie i można załączać nim PTT.
_________________
Robert SQ5RB

SQ9MDD
09.06.2019 22:30:39
poziom 4



Grupa: Użytkownik

Posty: 273 #3894781
Od: 2011-3-24
Mówisz i masz w tej chwili robię to tak że dioda czerwona świeci podczas nadawania a zielona gdy nie nadaje, zasadniczo możesz sterowanie PTT zrobić od zielonej albo od czerwonej ,) Jak Ci wygodniej.
Nowa wersja na githubie.

_________________
Rysiek
http://sq9mdd.qrz.pl
http://hamspirit.pl

SQ5RB
09.06.2019 22:55:08
poziom 4

Grupa: Użytkownik

Posty: 307 #3894817
Od: 2010-9-19
Ok, w wolnych chwilach porobię próby.
Przeważnie czerwona oznacza TX więc może zostać.
_________________
Robert SQ5RB

SQ5NWI
09.06.2019 22:55:18
poziom 5

Grupa: Użytkownik

QTH: KO02JD

Posty: 593 #3894818
Od: 2011-5-30
Gdzie tu się klika "Lubię to"? wesoły
Dobry kierunek Panowie. Myślę, że kilka takich trackerków uruchomimy za jakiś czas w klubie.
_________________
--
Pozdrawiam!

Krzysiek

VSS
09.06.2019 23:10:56
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Posen

Posty: 2605 #3894912
Od: 2009-12-24
pomysł fajny i slowa uznania dla autora ale to lekki przerost formy nad treścią. konfiguracja tego trakera dla 95% userów będzie niemożliwa lub będzie drogą przez mękę. instalowanie środowisk programistycznych i kompilowanie softu aby zmienić opis w trakerze to lekkie przegięcie. naprawdę lepszym rozwiązaniem jest kupienia najtańszego gpsa z RS i podpięcie jej do atmegi lub pica. tinytrak to naprawdę fajna konstrukcja która można zamknąć wraz z GPSem w pudełku od zapałek. jest program do konfiguracji w którym wszystko ustawisz w ciągu 2 minut. jest jeszcze opentracker+ smt którego wielokrotnie używałem również do lotów balonowych i jest to wręcz idealny tracker. mnogość ustawień jest ogromna. jedną opcją której nie ma żaden traker to dwa zestawy opcji które można przełączać w zależności od kilku parametrów, np. przy balonie można ustawić, że poniżej 500m ramki nadaje co 15 sekund a powyżej co 1-2 minuty, można zmienić opis i wszystkie inne parametry.

mocowanie do radia sondy meteo uważam za kiepski pomysł, tak naprawdę wykorzystujemy z niej tylko GPSa i proc które zajmują na płytce 5cm kwadratowych a musimy kleić płytkę wielkości dwóch paczek papierosów.
_________________
Artur VSS

http://sp3vss.pl/ http://vss.pl
PZK - Piraci Z Karaibów
PZK - Polski Związek Krótkowzrocznych

Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930

SQ5NWI
09.06.2019 23:18:50
poziom 5

Grupa: Użytkownik

QTH: KO02JD

Posty: 593 #3895027
Od: 2011-5-30


Ilość edycji wpisu: 1
Artur, zgadzam się, ale... ten elektrozłom spada codziennie z nieba. Kilka zastosowań już dla niego znaleźliśmy dzięki kolegom, którzy potrafili się do niego dobrać. To jest kolejne.
Lepsze od dedykowanych rozwiązań, które wymieniasz nie będzie.
Jest jednak darmowe, pozwala przy okazji czegoś ciekawego się nauczyć, a programowanie jak pokazują kolejne misje balonowe w całej Polsce, czy zabawy w łowy na lisa jest do ogarnięcia przez każdego, kto zechce i doskonale opisane, m.in. przez Ryśka SQ9MDD. Poza tym jak trzeba, koledzy pomogą zaprogramować.
TinyTracka czy OpenTrackera nie mam, a sond się parę znajdzie. oczko
_________________
--
Pozdrawiam!

Krzysiek

SQ9MDD
09.06.2019 23:46:44
poziom 4



Grupa: Użytkownik

Posty: 273 #3895439
Od: 2011-3-24
    VSS pisze:

    pomysł fajny i slowa uznania dla autora ale to lekki przerost formy nad treścią. konfiguracja tego trakera dla 95% userów będzie niemożliwa lub będzie drogą przez mękę.


...e tam chyba trochę przesadzasz, myślisz że to trudniejsze niż szpej do eshaila? czy tylko tak pitolisz by zniechęcić ludzi?

    VSS pisze:

    instalowanie środowisk programistycznych i kompilowanie softu aby zmienić opis w trakerze to lekkie przegięcie.


Ściągnąć z sieci soft zainstalować w łyndołsach klikając dalej dalej gotowe... wypełnić formularz w postaci jednego pliku? Serio to takie mega trudne? Poza tym poczekaj zaraz ktoś dopisze obsługę NFC i sofcik na komóre będzie konfiguracja z telefonu.

    VSS pisze:

    naprawdę lepszym rozwiązaniem jest kupienia najtańszego gpsa z RS i podpięcie jej do atmegi lub pica.

Wbrew pozorom w dzisiejszych czasach to nie takie łatwe.

    VSS pisze:

    tinytrak to naprawdę fajna konstrukcja która można zamknąć wraz z GPSem w pudełku od zapałek. jest program do konfiguracji w którym wszystko ustawisz w ciągu 2 minut. jest jeszcze opentracker+ smt którego wielokrotnie używałem również do lotów balonowych i jest to wręcz idealny tracker. mnogość ustawień jest ogromna. jedną opcją której nie ma żaden traker to dwa zestawy opcji które można przełączać w zależności od kilku parametrów, np. przy balonie można ustawić, że poniżej 500m ramki nadaje co 15 sekund a powyżej co 1-2 minuty, można zmienić opis i wszystkie inne parametry. mocowanie do radia sondy meteo uważam za kiepski pomysł, tak naprawdę wykorzystujemy z niej tylko GPSa i proc które zajmują na płytce 5cm kwadratowych a musimy kleić płytkę wielkości dwóch paczek papierosów.


Artur ja Cie chłopie lubię ale weź nie chrzań. Spada tego szpeju 6 sztuk na dobę w całym SP, tylko się bawić i przerabiać, jak się komuś chce.
Jak się komuś nie chce zawsze może se kupić trakera z Argent Data.



diabeł
_________________
Rysiek
http://sq9mdd.qrz.pl
http://hamspirit.pl

Electra24.06.2019 17:45:21
poziom 5

oczka

VSS
10.06.2019 00:11:18
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Posen

Posty: 2605 #3895552
Od: 2009-12-24


Ilość edycji wpisu: 2
nie porównuj rs41 do sprzętu satelitarnego, to zupełnie inna liga.

co do softu to większość userów na tym forum ma problem w windowsie z znalezieniem ukrytego katalogu a ty chcesz aby kompilowali softy bardzo szczęśliwy sądzisz, że w gąszczu źródła będą umieli ustawić wszystkie parametry trakera aprs ?? będą w to patrzeć jakby to pisało po chińsku. ty się znasz to zrobisz to sobie. ale zdecydowana większość to tzw. klikacze windowsowi. wszystko co wykracza poza kliknięcie myszką jest dla nich magią. niektórzy nawet nie umieją na forum sklecić kilku zdań z sensem i bez błędów ortograficznych.

co z tego, że spada 6 sond na dobę, jak policzysz koszty wyjazdu, czasu i późniejsze grzebanie w tej sondzie to zdecydowanie tańsze jest zrobienie tinytraka albo użycie arduino nano. wszyscy piszą o sondach jakby one lądowały pod nogami. Niech tylko wyląduje 30km od domu to masz do przejechania 60km to przy obecnych cenach benzyny kosztuje jakieś 20-25 złotych. pomijam koszt czasu spędzonego na szukaniu i ewentualnego prania ubłoconych ciuchów lub wyciągania auta z zaspy śnieżnej przez rolnika. nie cenisz swojego czasu. rozumiem robienie z rs41 samodzielnych trakerów. to jak najbardziej logiczna droga.

ja nikogo nie zniechęcam do przerabiania sond na trakery połączone z baofengiem, wyraziłem tylko swoją opinię, że jest to dla mnie bez sensu. wolałbym wziąć arduino nano który kosztuje u chińczyka kilka złotych, gpsa, i mam traker.
_________________
Artur VSS

http://sp3vss.pl/ http://vss.pl
PZK - Piraci Z Karaibów
PZK - Polski Związek Krótkowzrocznych

Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930

VSS
10.06.2019 00:15:54
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Posen

Posty: 2605 #3895568
Od: 2009-12-24
    SQ5NWI pisze:

    Artur, zgadzam się, ale... ten elektrozłom spada codziennie z nieba. Kilka zastosowań już dla niego znaleźliśmy dzięki kolegom, którzy potrafili się do niego dobrać. To jest kolejne.
    Lepsze od dedykowanych rozwiązań, które wymieniasz nie będzie.


ja jak najbardziej rozumiem używanie sond jako samodzielnych trakerów.
do łowów na lista lub jako traker do puszczania balonika odpustowego jest idealne.
skomentowałem tylko bezsens używania ich jako trakerów podłączonych do baofenga, klejenie wielkiego laminatu który może się okazać 3x większy od radia.
_________________
Artur VSS

http://sp3vss.pl/ http://vss.pl
PZK - Piraci Z Karaibów
PZK - Polski Związek Krótkowzrocznych

Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930

SQ5RB
10.06.2019 00:34:36
poziom 4

Grupa: Użytkownik

Posty: 307 #3895578
Od: 2010-9-19


Ilość edycji wpisu: 4
Artur, nie mamy problemów z programowaniem sond.
Ja się na programowaniu w ogóle nie znam, ale nie miałem problemu z zastosowaniem się do instrukcji Ryśka, instalacji Coide i paru innych gotowych narzędzi w Windowsie. Także z konfiguracją (zmiana komentarza, ikony, częstotliwości, odstępu ramki itp).
Późniejsza edycja to chwila moment (wszystko co trzeba już siedzi na kompie) nawet sobie napisałem instrukcję co po kolei robić i zdjęcia podłączenia programatora do sondy by nie przypominać sobie od nowa...

    VSS pisze:

    wszyscy piszą o sondach jakby one lądowały pod nogami. Niech tylko wyląduje 30km od domu to masz do przejechania 60km to przy obecnych cenach benzyny kosztuje jakieś 20-25 złotych. pomijam koszt czasu spędzonego na szukaniu i ewentualnego prania ubłoconych ciuchów lub wyciągania auta z zaspy śnieżnej przez rolnika. nie cenisz swojego czasu.


Ja po większość sond jeżdżę rowerem - nawet 100 km w obie strony jak mi się chciałooczko

Idzie u Chińczyka kupić 5W tracker na pasmo 2m za 120zł z dostawą (koszt Baofenga i programatora)?
_________________
Robert SQ5RB

VSS
10.06.2019 01:05:58
poziom najwyższy i najjaśniejszy :-)



Grupa: Użytkownik

QTH: Posen

Posty: 2605 #3896046
Od: 2009-12-24
    SQ5RB pisze:

    Artur, nie mamy problemów z programowaniem sond.
    Ja się na programowaniu w ogóle nie znam, ale nie miałem problemu z zastosowaniem się do instrukcji Ryśka, instalacji Coide i paru innych gotowych narzędzi w Windowsie. Także z konfiguracją (zmiana komentarza, ikony, częstotliwości, odstępu ramki itp).
    Późniejsza edycja to chwila moment (wszystko co trzeba już siedzi na kompie) nawet sobie napisałem instrukcję co po kolei robić i zdjęcia podłączenia programatora do sondy by nie przypominać sobie od nowa...

    Ja po większość sond jeżdzę rowerem - nawet 100 km w obie strony jak mi się chciało,)

    Idzie u Chińczyka kupić 5W tracker na pasmo 2m za 120zł z dostawą (koszt Baofenga i programatora)?


ja rozumiem, że ty nie masz problemu z programowaniem i wyczynowo jeździsz na rowerze. ale nie mierz wszystkich swoja miarą. jakby tak było to na świecie nikt nie sprzedałby trakera za 100$ i transceivera za 10000$. niektórych przerasta nawet instrukcja obsługi toalety a co dopiero kompilowanie softu. wystarczy drobny problem z systemem operacyjnym, wersją biblioteki, chodzącym antywirusem i tę instrukcję którą sobie napisałeś można wsadzić w dział literatury fantastycznej.

jakby się mocno postarać, to swobodnie zamknąłbym się w 10 dolcach przy jednostkowej produkcji przy trakerze na arduino nano z gpsem. to wartość mocno zbliżoną do tego co wydasz jadąc autem po sondę , jakby jeszcze policzyć czas jazdy biorąc choćby najniższą krajową to mój traker będzie tańszy. baofenga nie liczę, bo w obu przypadkach trzeba go kupić.
_________________
Artur VSS

http://sp3vss.pl/ http://vss.pl
PZK - Piraci Z Karaibów
PZK - Polski Związek Krótkowzrocznych

Udostępniający link nie odpowiada z automatu za treść:
https://tiny.pl/tqrng
http://hudoc.echr.coe.int/eng?i=001-187930

sp6ryd
10.06.2019 07:56:19
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

Posty: 2291 #3898959
Od: 2012-1-22
albo wykorzystac modul z DRA818U zamiast rozbierac BAO wesoły

canis_lupus
10.06.2019 08:14:29
poziom najwyższy i najjaśniejszy :-)

Grupa: Użytkownik

QTH: Kraków

Posty: 4759 #3899157
Od: 2013-7-18
    VSS pisze:

    nie porównuj rs41 do sprzętu satelitarnego, to zupełnie inna liga.



Szczersze? Jako początkującemu w obu dziedzinach - podobny poziom "nietrudności". Sprzęt na es'haila składa się z gotowych klocków. Nawet niedrogich. Przerobić sondę na tracker - kilka kliknięć dla kogoś kto potrafi czytać.
_________________

To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, ignorant i darmozjad, anonimowy pirat, do d**y" z Hackerspace Kraków


SQ5NWI
10.06.2019 09:38:58
poziom 5

Grupa: Użytkownik

QTH: KO02JD

Posty: 593 #3899741
Od: 2011-5-30


Ilość edycji wpisu: 1
    VSS pisze:


    ja jak najbardziej rozumiem używanie sond jako samodzielnych trakerów.
    do łowów na lista lub jako traker do puszczania balonika odpustowego jest idealne.
    skomentowałem tylko bezsens używania ich jako trakerów podłączonych do baofenga, klejenie wielkiego laminatu który może się okazać 3x większy od radia.


Artur, Baofeng to przecież tylko przykład, bo tak zrobił to Robert SQ5RB jako pierwszy.
Ja np. zamierzam taki tracker zastosować w aucie, którym jeździ żona i nie koniecznie z Baofengiem.
Budując takie zestawy dzieci w klubie mogą za jednym zamachem poznać tematykę radiosond, programowania, APRS, prostych konstrukcji wykonywanych własnoręcznie, etc.
Nie kwestionuję, że dla Ciebie sensu nie ma - masz prawo do takiej opinii. wesoły
Ja widzę duży sens - nawet z Baofengeim - i fajnie, że się komuś chce w tym dłubać.

Kwestia kosztów - sondy z reguły łapiemy i ganiamy nie dla ich wartości, ale przeważnie dla samego ganiania i łapania, więc to już na starcie nie ma sensu, gdyby tylko kasę liczyć. oczko
No, ale skoro już je mamy to czemu by ich nie wykorzystać. Mnie nigdy nie bawiło zbieranie kolejnych okazów na półkę.
Wysyłanie ich balonem, chowanie po lesie czy podczepianie do radia to już zupełnie co innego. wesoły
_________________
--
Pozdrawiam!

Krzysiek

Electra24.06.2019 17:45:21
poziom 5

oczka

Przejdz do góry stronyStrona: 1 / 1    strony: [1]

  << Pierwsza      < Poprzednia      Następna >     Ostatnia >>

HOME » APRS » BUDŻETOWY TRACKER Z RS41 I UV-5R

Aby pisac na forum musisz sie zalogować !!!

randki | własny sklep internetowy | promocje | CyberCiekawostki | darmowe forum | sklepy
opinie, testy, oceny | katalog stron | toplsta
